  • #31
    Pz.Kpfw.IV (ausf.F1 / ausf.F2 / ausf.H)

    Начну с конца, а именно с танка, конфиг которого обозначен как pz4st. Сначала я думал, что это "четвёрка" из оригинальной игры, тем более, что конфиг ссылается на модель Ф2, а сокращение "st" могло быть от stock или standart, т.е. стоковая или дефолтная модель. Однако Ф2 уже присутствует в другом конфиге pz4. Тогда я решил посмотреть на этот танк в более ранних сборках и оказалось, что в СПМ-1.5 и СПМ-2.0 меш ссылается именно на 3d модель pz4st и танк называется { PzIV F2 без экипажа ; }. То есть он может использоваться в качестве статика или мишени и имеет свой "облегчённый" конфиг без прописанных мест экипажа. Если сравнить файлы pz4st и просто pz4 в программе WinMerge (я её использую ещё со времён "старичка" Ил-2), то разница очевидна. А вот начиная с СТА-2.2 и далее уже в наших сборках СПМ-2.1 и 2.3 танк хотя и сменил название на {Pz.IV F2 МИШЕНЬ ; }, НО сам конфиг почему-то полностью копирует конфиг управляемого танка Ф2 с экипажем! Не знаю с какой целью это сделано, возможно это просто ошибка при копировании.

    Поэтому для pn4st я вернул его оригинальный конфиг, взятый из СПМ-2.0. Думаю так будет правильно.

    Pz.IV ausf.F1

    Эта модификация танка вооружалась "короткой" 7,5 см пушкой KwK37 L/24, т.е. той же самой, которую позднее получил Пц-3N. Поэтому с прицелами я сделал такой же финт как и на "тройке". Есть основной прицел и альтернативный, вы сами выбираете какой лучше использовать. Заодно выяснилось откуда взялся этот альтернативный прицел . С такой сеткой его сделали разработчики оригинальной игры и он используется на стоковом Пц-4Ф2 и с некоторыми изменениями применяется на "модовой" технике. В реальности прицела с такой сеткой вроде как не существовало и игровой TZF 5 сделан, что называется "по-мотивам".

    Как и обещал слегка затемнил оптику. За "мутность" отвечает параметр #18 в конфиге прицела. Пц-3N сделан аналогично, так как вооружение и соответственно прицелы одинаковые.

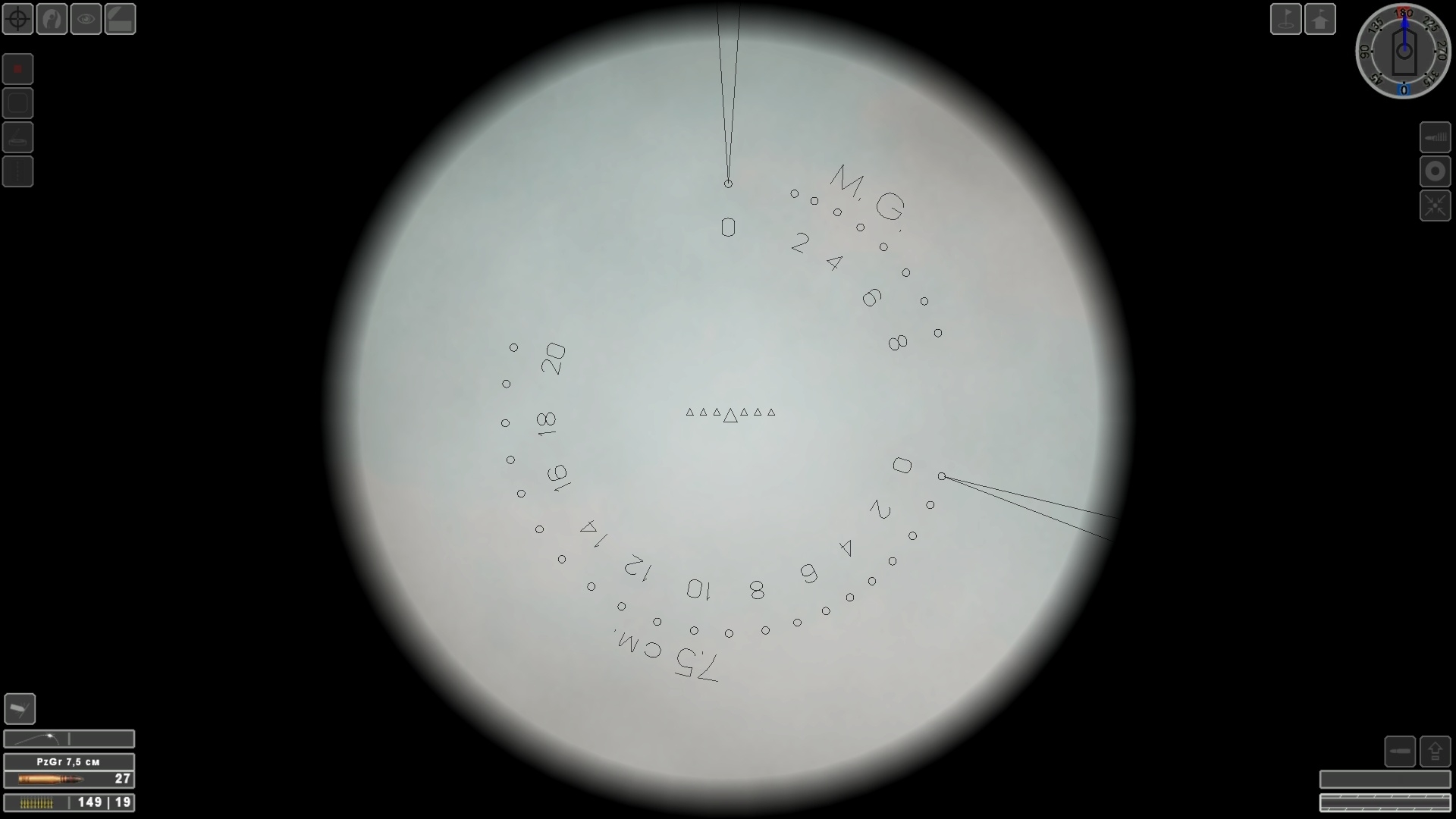

    Прежний прицел tzf5b1 с параметром 0x20e0d080 можно посмотреть в посте #28 про Пц-3.

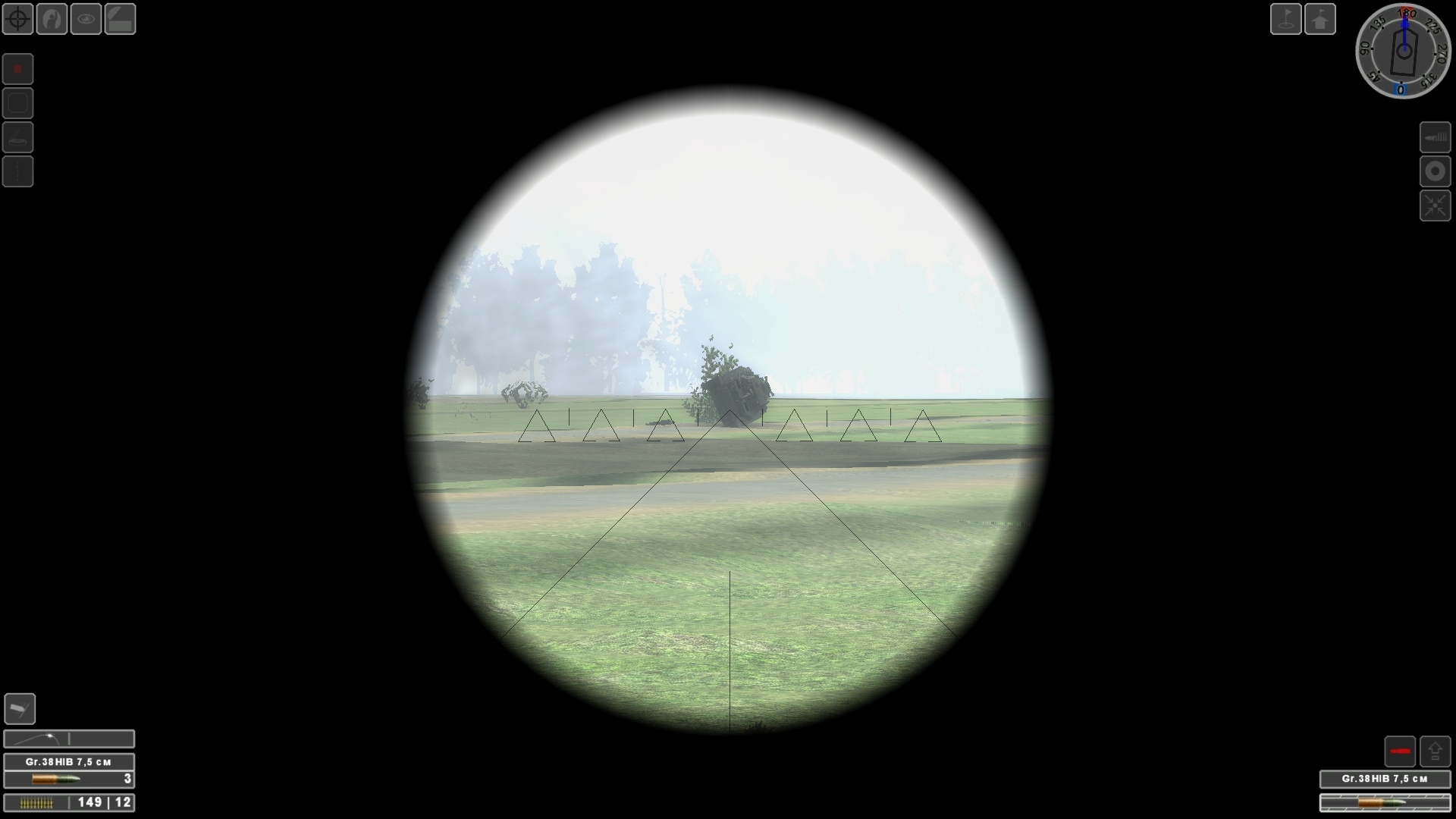

    А так он выглядит после апгрейда, вернее даунгрейда ))) со значением 0x80e0d080. Никакой просветлённой оптики Click image for larger version  Name:	shot_2020_10_05_15_21_29_0001.jpg Views:	0 Size:	260.2 KB ID:	4733

    Pz.IV ausf.F2

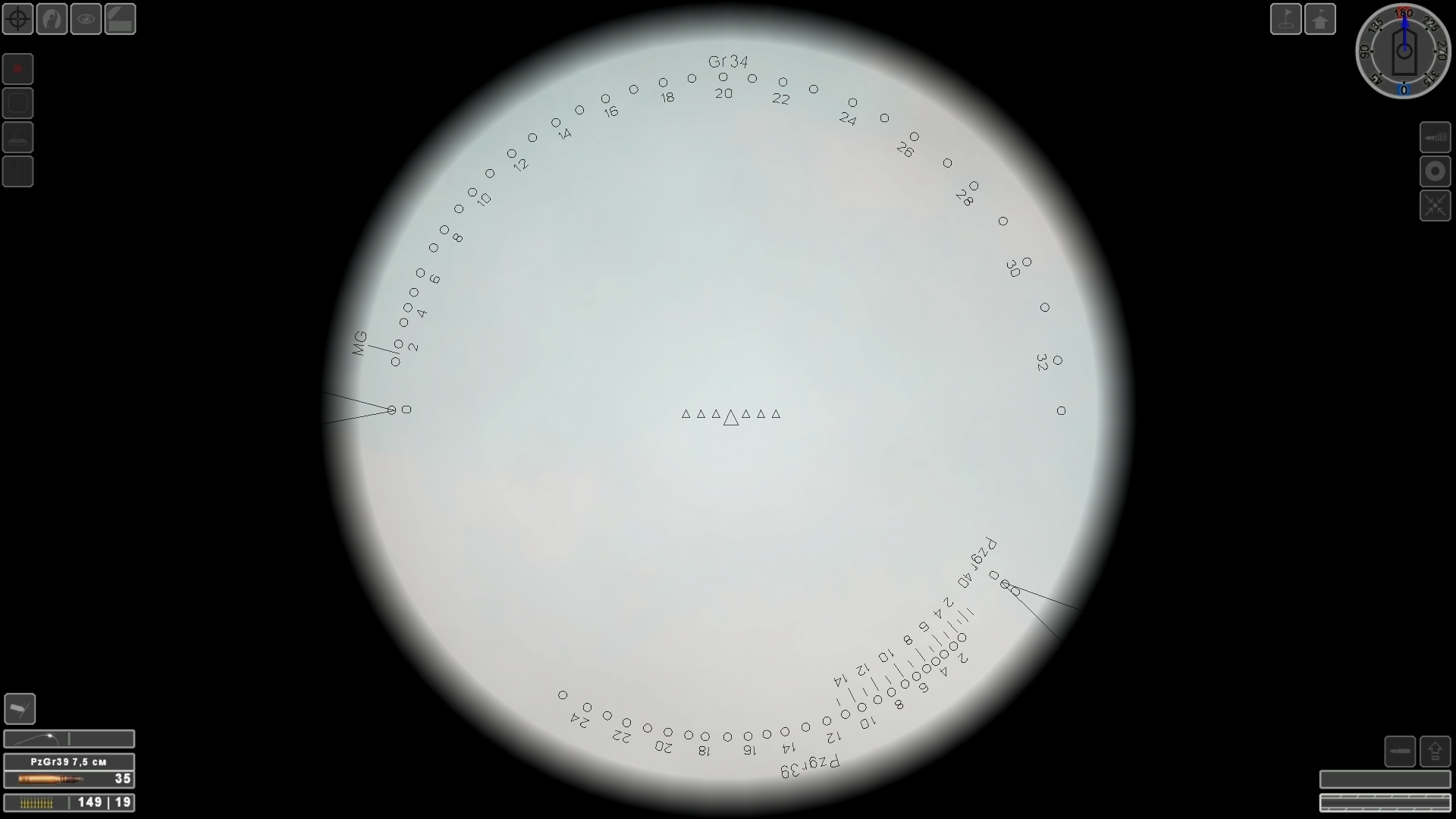

    Танк из оригинальной игры с "длинной" пушкой KwK 40 L/43. В мод-сборках получил свой оригинальный прицел TZF 5f (в конфиге обозначен как tzf5fn3). У него затемнение поменьше 0x50e0d080

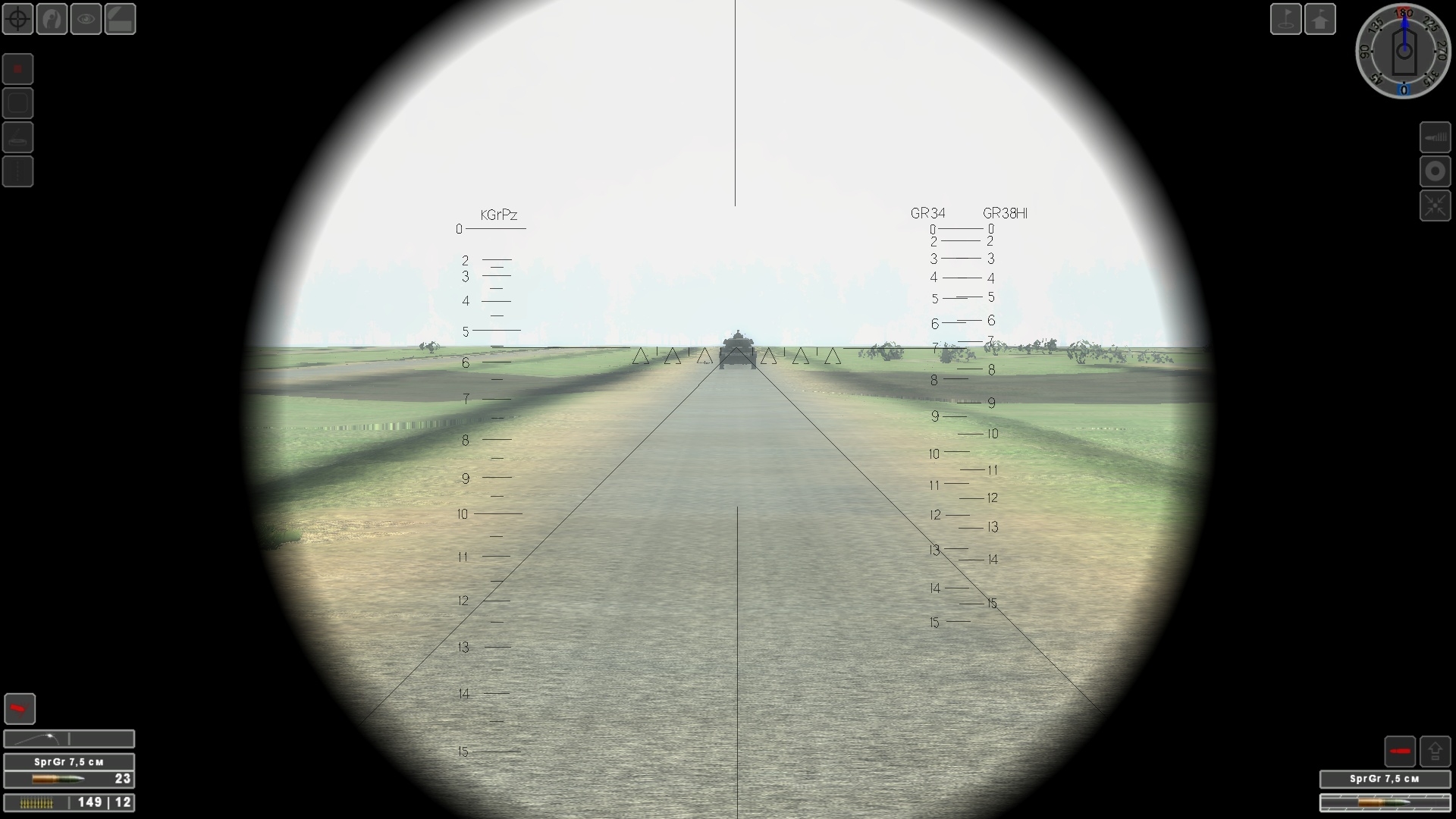

    Click image for larger version  Name:	tzf5fn3_pz4f2_mut50.jpg Views:	0 Size:	260.6 KB ID:	4734
    С этим прицелом вылезла одна проблемка. Шкала для ОФ снарядов не совсем точная и нужно делать поправку в плюс. При этом на танке Pz.4H где установлен такой же прицел, но пушка имеет чуть большую на пять калибров длину, снаряды ложатся точно. Чтобы не заниматься расчётами и не крутить маховики, можно просто "вписывать" цель внутрь центрального треугольника, таким образом точка прицеливания, а это вершина треугольника, смещается вверх и обеспечивается поражение цели.

    Pz.IV ausf.H

    Эта модификация получила орудие KwK40 L/48, т.е. на 37,5 см длиннее чем на Пц-4Ф2. Прицел остался такой же как на Ф2, там только чуть смещён указатель пулемёта MG. Параметр затемнения как на Ф2 — 0x50e0d080.

    Есть ещё трофейный Пц-4Ф2, у него изменения аналогичны немецкой версии.

    Традиционно исправлены углы ГН и ВН, добавлен новый же прицел курсового пулемёта вместо дефолтного.

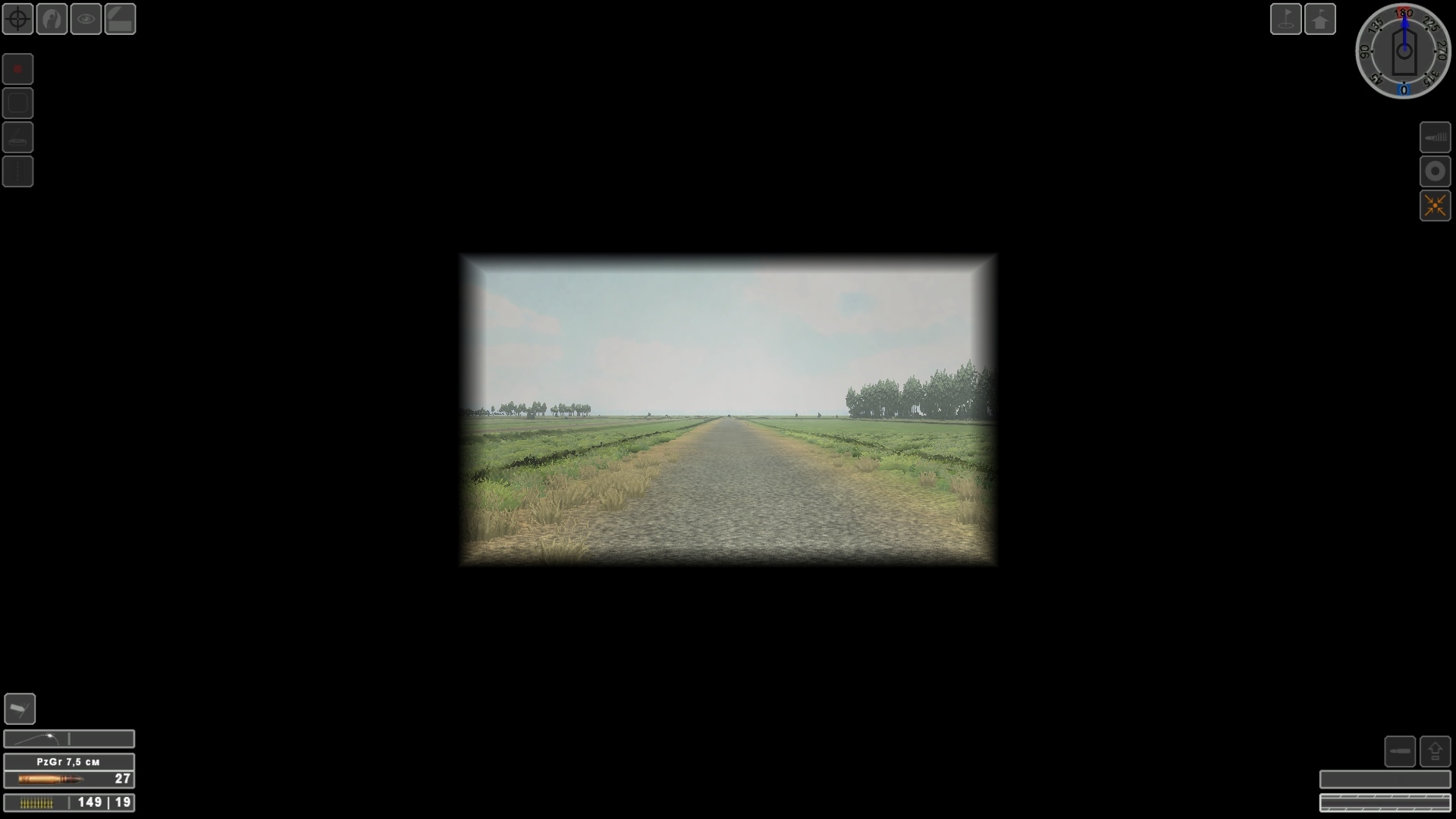

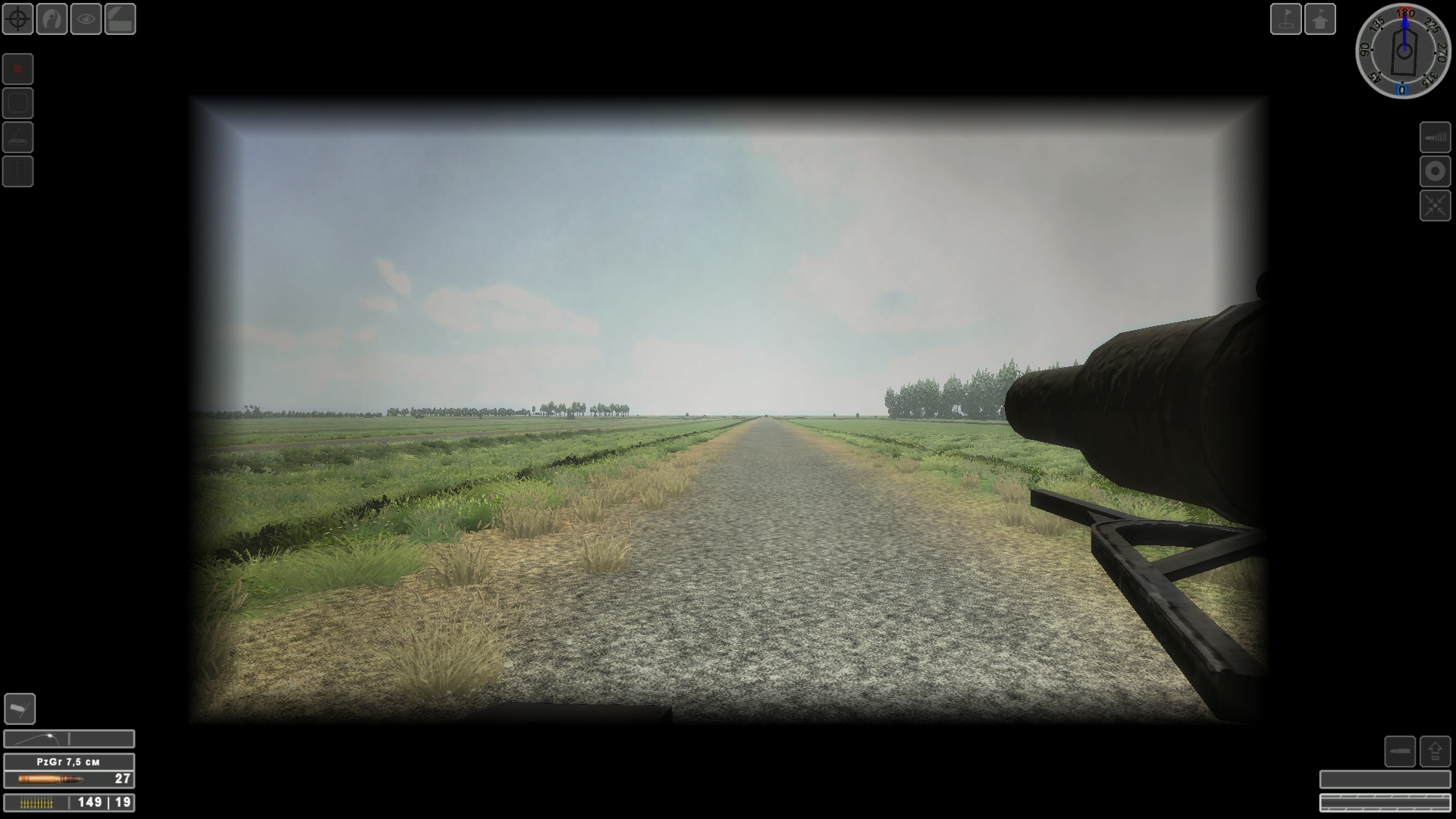

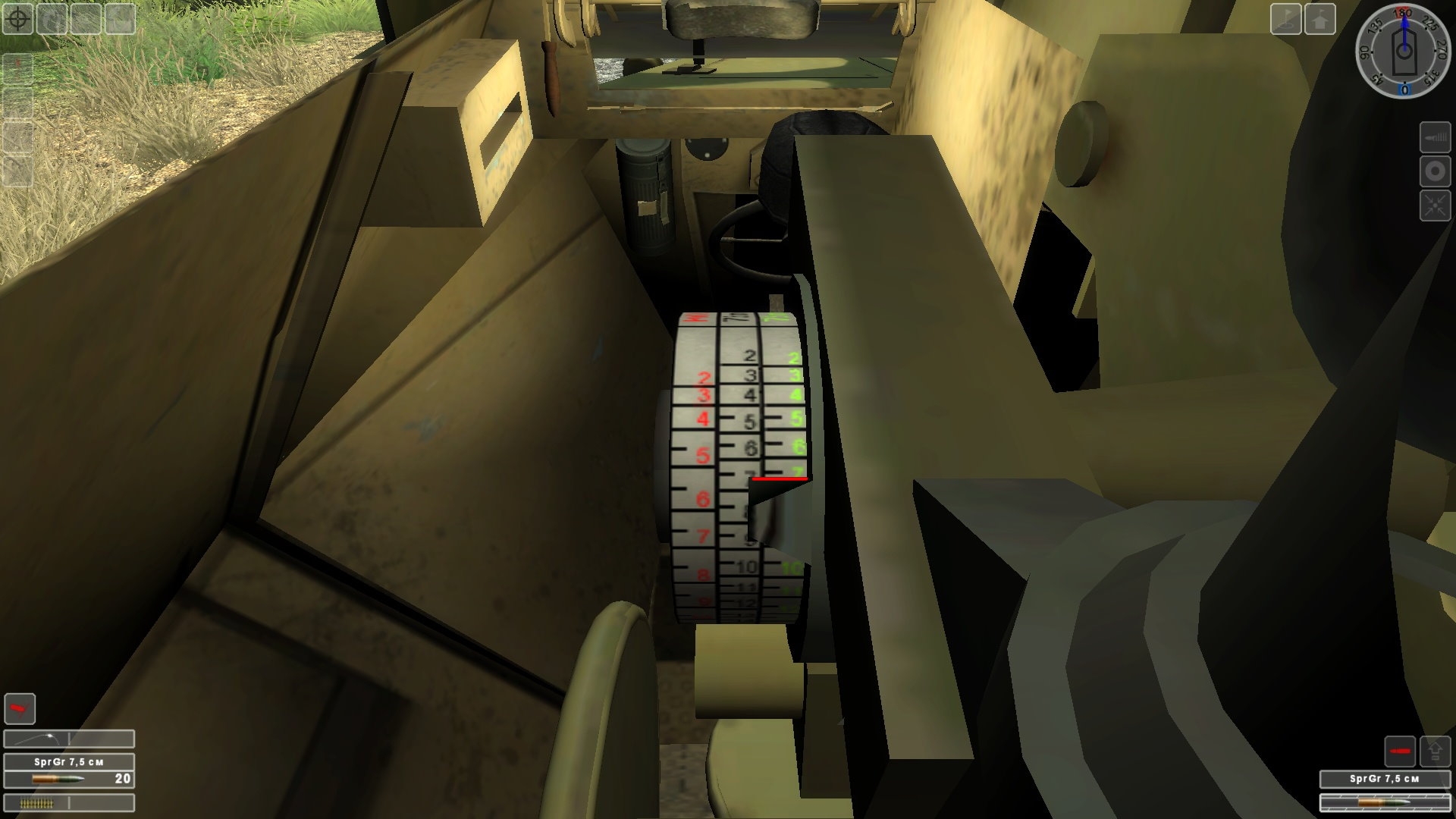

    Ещё одно изменение связано с видами через лючки наблюдения наводчика и заряжающего, которые расположены в лобовом листе башни справа и слева от пушки и закрываются крышками. И в оригинальной игре, и в последующих модах этот вид не менялся и был такой (на примере Пц-4Ф1)
    Click image for larger version  Name:	shot_2020_09_29_17_46_15_0000.jpg Views:	0 Size:	697.4 KB ID:	4735
    Но этот вид с широким углом обзора больше подходит для триплексов мехвода или комбашенки.
    Поэтому более правильным будет вид с узким полем зрения 30° (pz4_sight_hole), который используется для смотровых щелей
    Click image for larger version  Name:	shot_2020_09_29_17_47_39_0000.jpg Views:	0 Size:	231.8 KB ID:	4736Такой я и прописал в конфигах Пц-3 и Пц-4. Но первоначальный вариант тоже оставил. Здесь как с двумя прицелами для "тройки" и "четвёрки", можно выбрать понравившийся.
    Last edited by Amigo; 05-10-20, 16:59.
    ✩ Steel Panzer Mod 2.3 ✩

    Comment


    • #32
      Originally posted by Amigo View Post
      . Никакой просветлённой оптики
      А кстати первый патент на просветленную оптику в Carl Zeis получили ещё в середине 30-х. Так что в немецких прицелах она вполне могла присутствовать...

      Comment


      • Amigo
        Amigo commented
        Editing a comment
        Вопрос только в каких именно прицелах? Ведь помимо панцерваффе был ещё и флот (перископы, дальномеры), и люфтваффе (бомбардировочные прицелы), бинокли полевые, снайперские прицелы. Да много чего. На всех могло и не хватить, и не хватало, кстати ;-)
        Last edited by Amigo; 10-10-20, 00:26.

    • #33
      Pz.Kpfw.35(t)



      LT vz.35 или по немецкой классификации Pz.Kpfw.35(t) — чехословацкий лёгкий танк. После оккупации Чехословакии немцам досталось 244 танка из 296 выпущенных.

      по состоянию на весну 1939 года это была вполне адекватная боевая машина, причём по боевым характеристикам она почти ничем не уступала немецким средним танкам. Более низкой являлась подвижность, но при этом чехословацкая машина превосходила немцев по проходимости. Удельное давление и вовсе было одним из наименьших в классе — 0,49 кг/см2.
      После первого ознакомления с танком, казалось, что делать ничего не придётся, однако изучение источников выявило некоторые несоответствия в реализации рабочих мест экипажа. В Панцер Трактс 19-1 информации оказалось не очень много, кое-какие данные взял из Панцер Трактс 18, посвящённого танку Пц-38 (углы наведения установки курсового пулемёта, характеристики оптического пулемётного прицела и панорамы), поскольку данные элементы на обоих танках были скорее всего одинаковые. Что касается отечественных "доков", то в который раз убеждаюсь в их неточности. Это Бронеколлекция №4-2003г (Пц-35) и Фронтовая иллюстрация №2-2004 (Пц-38), об этом чуть позже.
      Дополнение
      уже в ходе работы над Пц-38, попала в руки замечательная книга А. Калинина "Pz.Kpfw.38(t) Конструирование и производство. Тактикал Пресс", которая здорово помогла и прояснила некоторые моменты.

      Изучение книги А. Калинина привело к выводу, что игровые прицелы чехословацких танков не совсем соответствуют своим прототипам. В меньшей степени это относится к прицелу пушки Пц-38 TZF 38(t), такой прицел ставился на поздних вариантах танка, уже из немецкого заказа. Что касается сабжа, то из-за схожего калибра и баллистики пушки в игре ему тоже прописали аналогичный прицел, но так как оригинальный имел меньшую кратность, то пришлось исправить 2.5х на 1.25х. Поле зрения прицела составляло 55°(!), в игре это выглядело бы не очень. Поэтому FOV остался стандартный для немцев 20°.

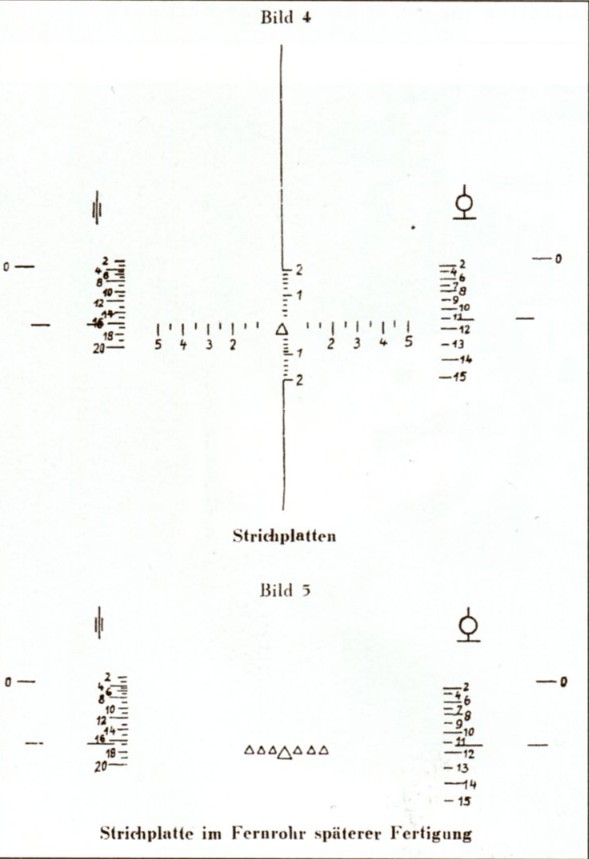

      Прицел пушки

      Click image for larger version  Name:	2.5_2.5_1.jpg Views:	0 Size:	530.0 KB ID:	4995

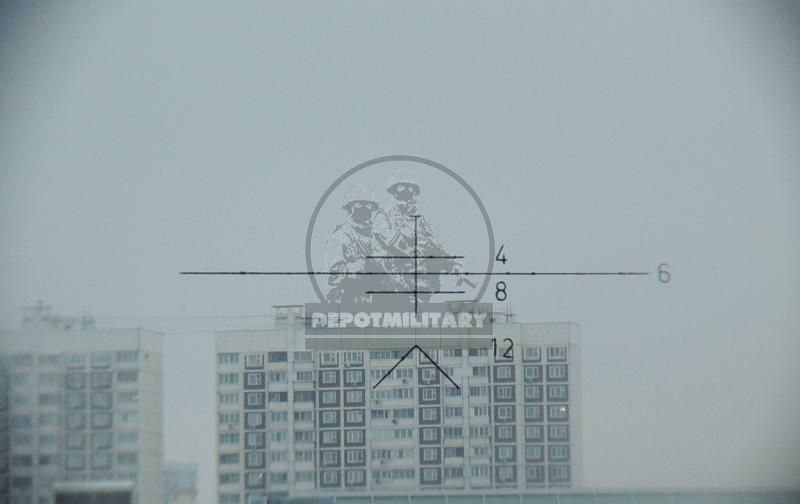

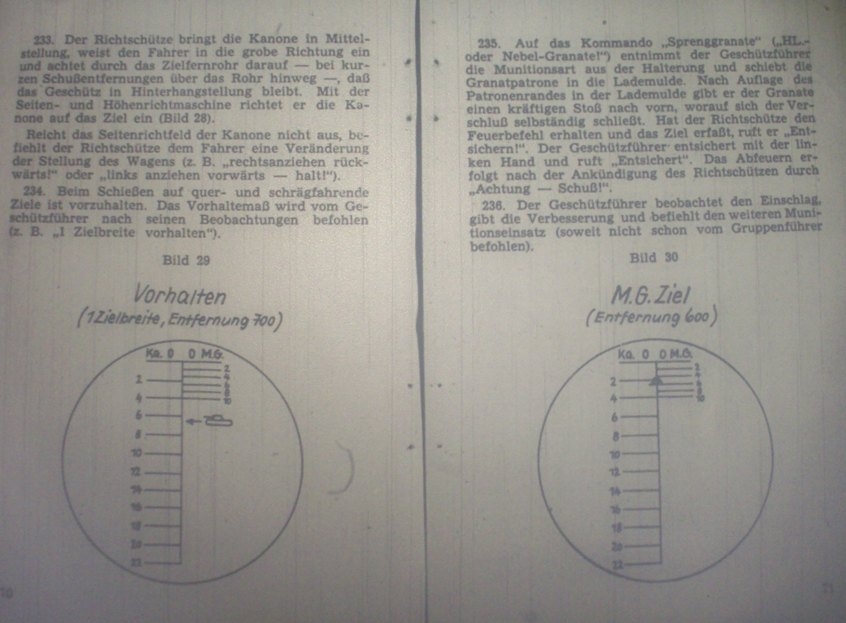

      Примерно такой могла быть прицельная сетка и на чехословацких Пц-35.
      В данном случае на скрине ранняя (вверху) и промежуточная (внизу) прицельные сетки Пц-38
      Click image for larger version  Name:	tzf38t.jpg Views:	0 Size:	125.5 KB ID:	5268

      Панорама для наблюдения изначально включалась у заряжающего, но это неправильно. Панорамой пользовался командир, он же наводчик. Для этого он просовывал её в лючок в крышке комбашенки, закреплял и мог осуществлять круговой обзор. В самой панораме я заменил сетку советской ПТК на ту, что использовал для итальянского Фиата. Всё-таки ПТК слишком узнаваема и видеть её на импортных танках как-то не комильфо. Зато теперь у наводчика существенно улучшился обзор, помимо прицела есть панорама и в добавок ещё четыре триплекса в комбашенке. Лайфхак — если мощности орудийного прицела 1.25х не достаточно, можно корректировать огонь через панораму 2.6х18° .

      В качестве оптического прицела курсового пулемёта используется прицел Typ2.6. Его характеристики 2.6х18°. У настоящего прицела поле зрения составляло 25° и шкалы были совершенно иные. Также по аналогии с Пц-38 решил добавить в конфиг открытый механический прицел в качестве дублирующего. В случае повреждения линзы оптического прицела можно будет переключиться на "железный".

      Кстати, во время испытаний танка в Советском Союзе наши военные прицелы похвалили, а вот панораму забраковали
      Отмечались хорошая оптика и малый вес прицелов. Плюсом признавалось наличие механического прицела, которым можно было пользоваться в случае выхода из строя оптического. Боекомплект в танке был размещён удачно, но вот его объём (73 патрона) испытатели сочли недостаточным.

      Перископический прибор наблюдения советским специалистам не понравился. Он ничем не крепился к крыше, и на ходу пользоваться им было невозможно

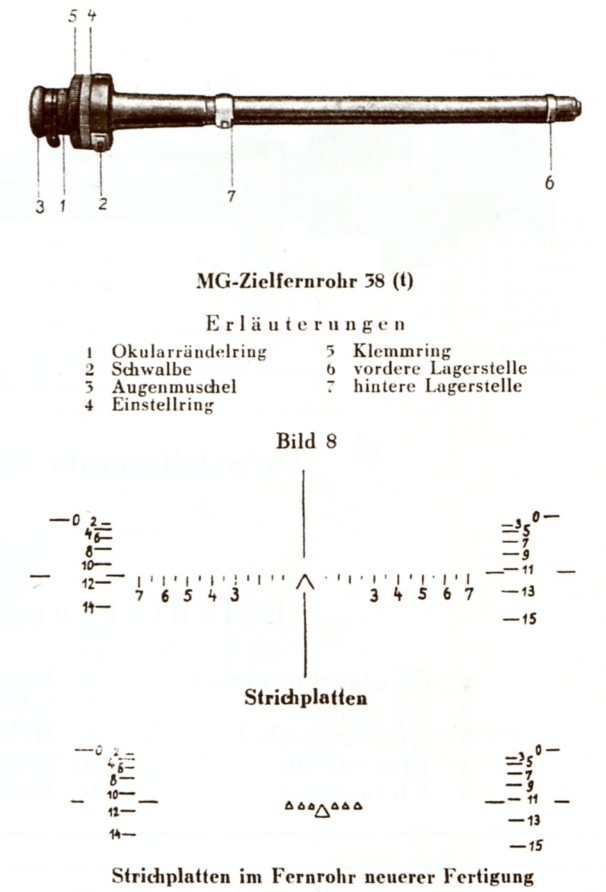

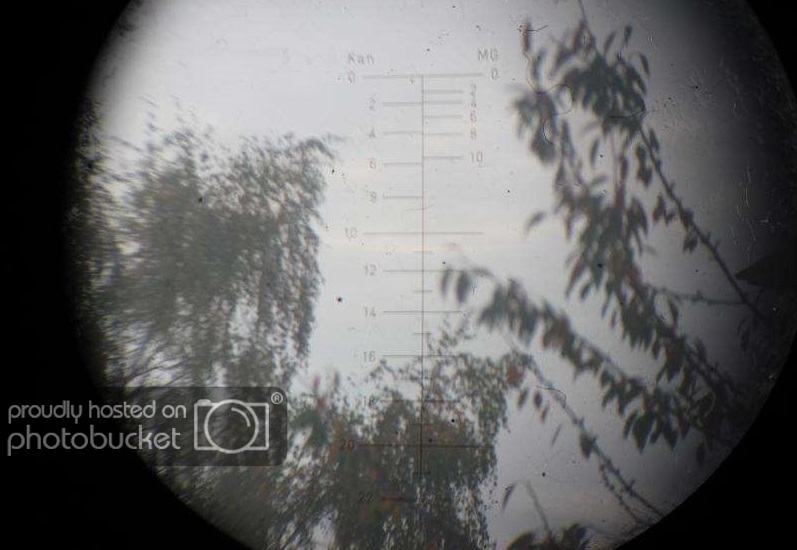

      Вид прицела MGZF 38(t) и его шкалы
      Click image for larger version  Name:	mgz38t.jpg Views:	0 Size:	139.9 KB ID:	5266

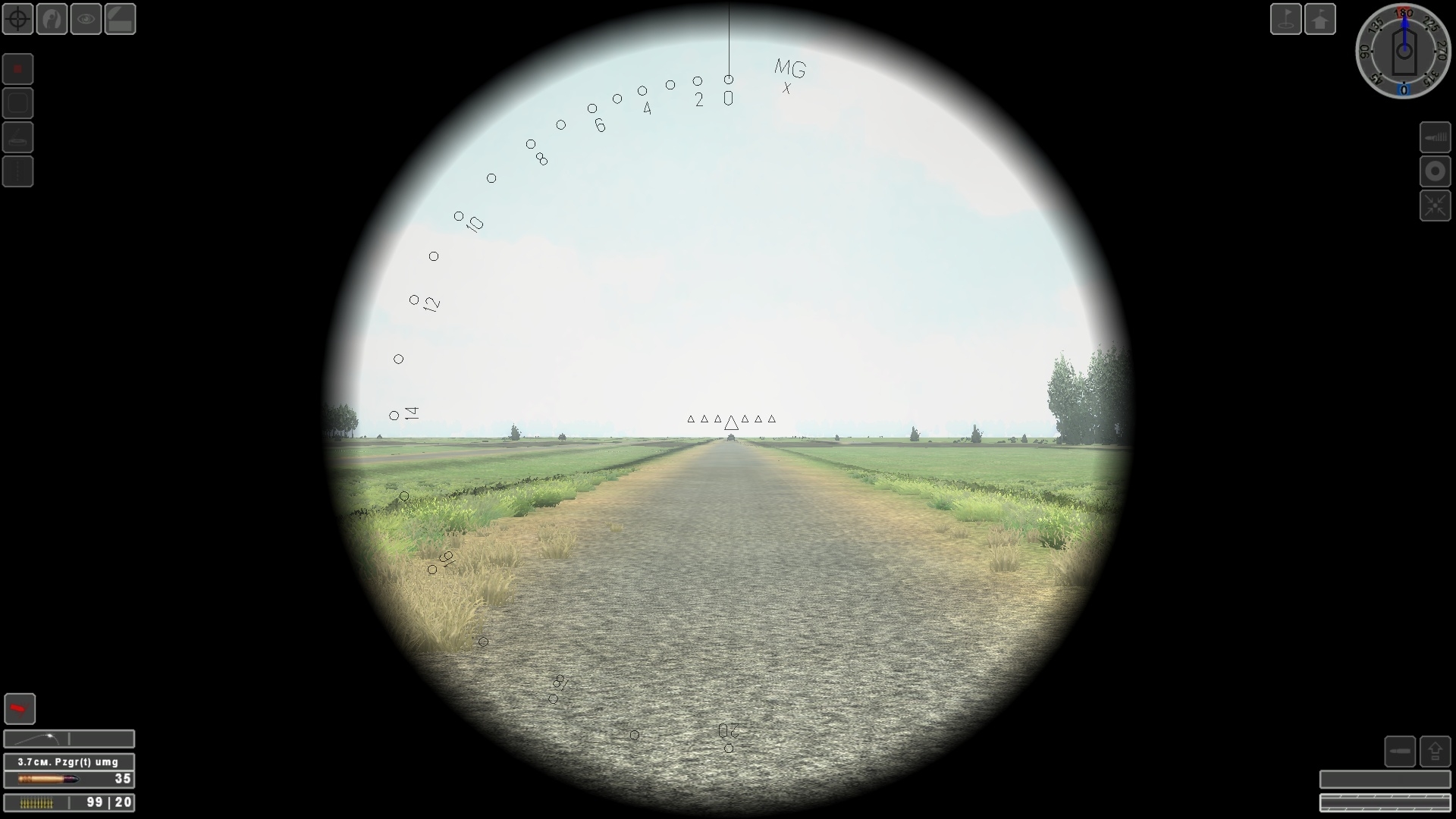

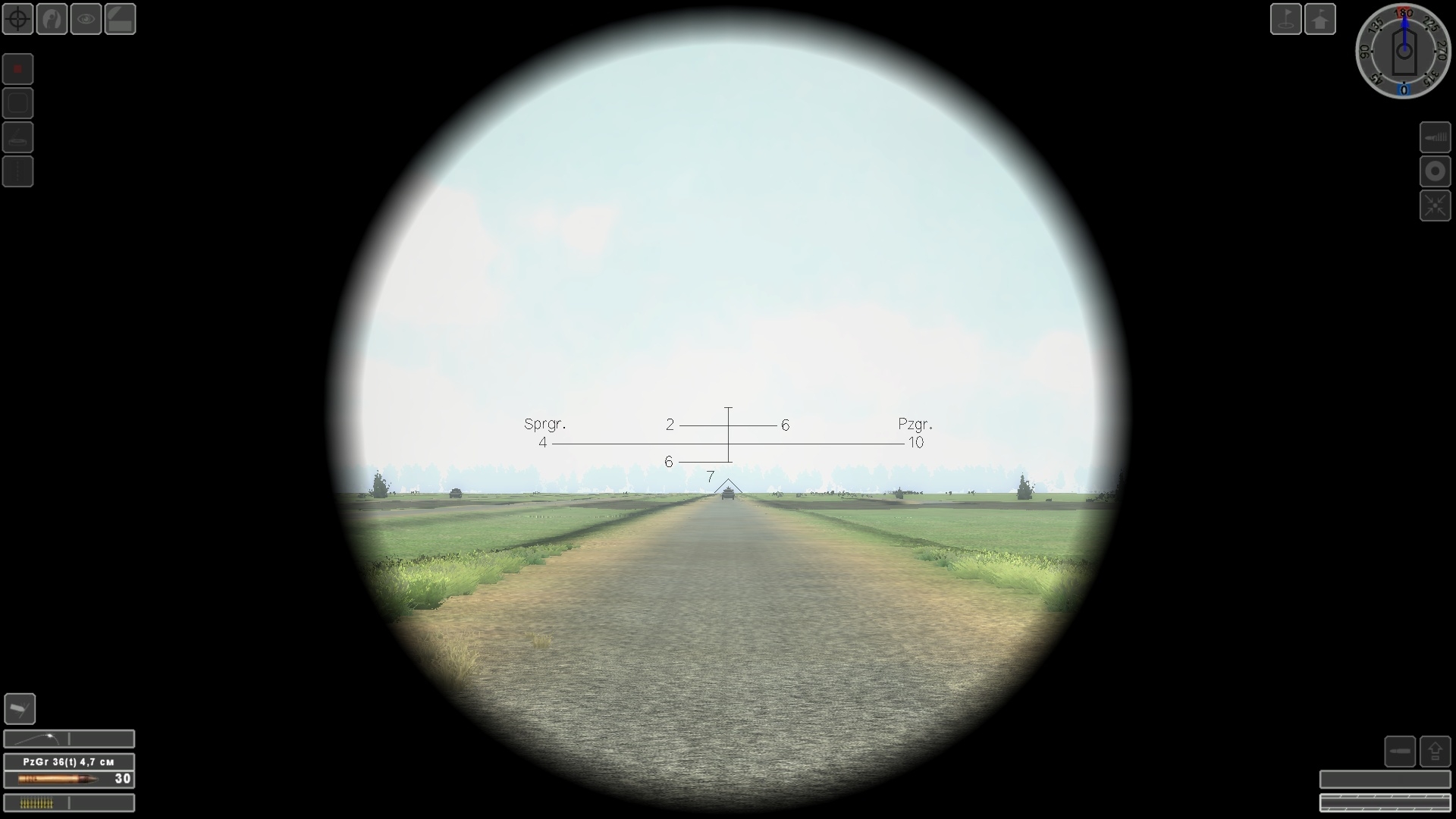

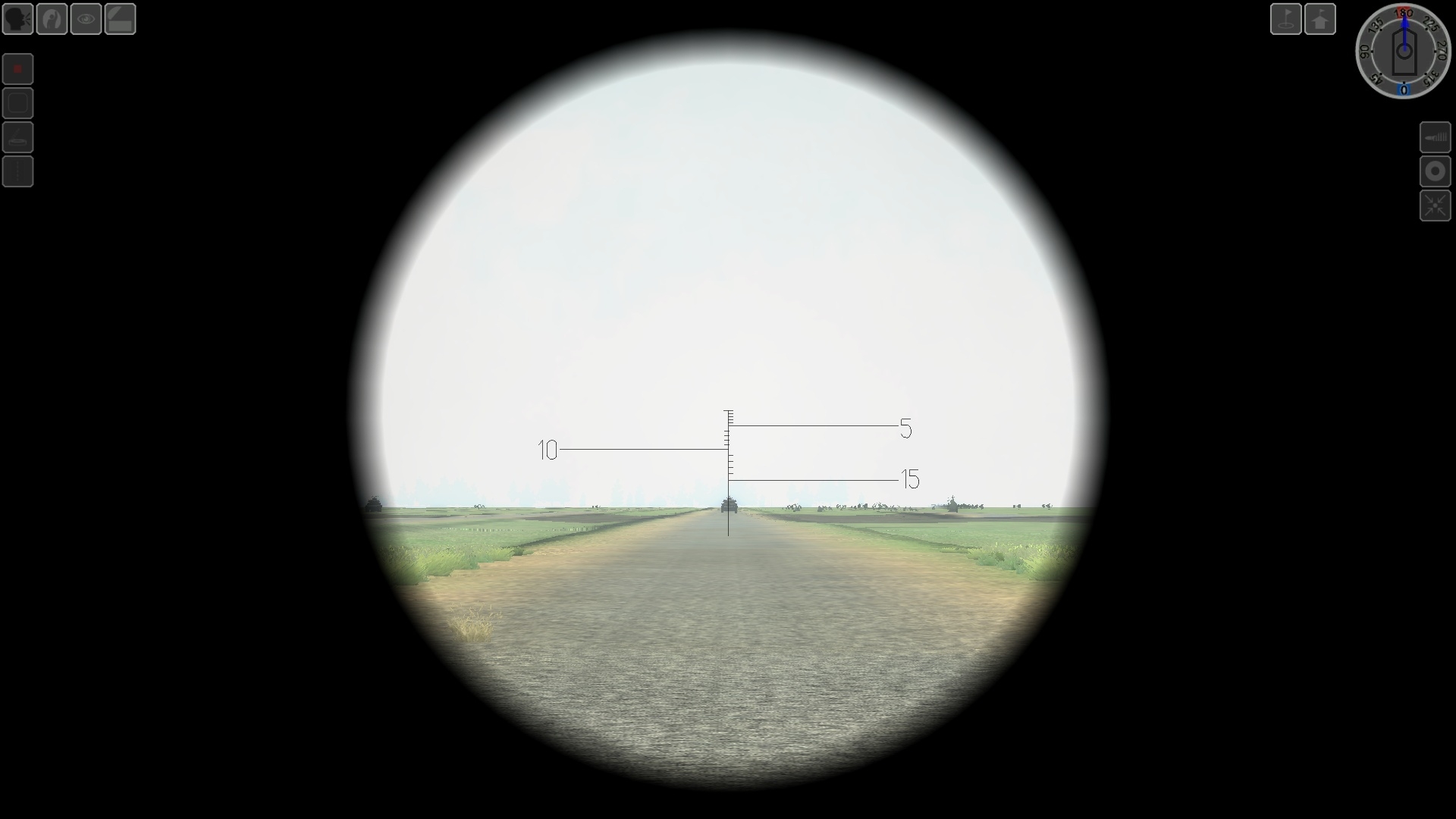

      прицел Typ2.6 в игре
      Click image for larger version  Name:	shot_2020_10_20_20_40_48_0001.jpg Views:	0 Size:	289.2 KB ID:	5267
      видно, что сетка очень сильно отличается от оригинальной. Первоначально я сделал новый прицел, взяв за основу пулемётный прицел "Пантеры", но в ходе обсуждения на форуме, был задан вопрос по прицелу Тип 2.6. В итоге я решил оставить именно его, так как он имеет удобные для наведения шкалы дальности.

      Вот на оптическом прицеле хочу остановится подробнее. Дело в том, что в обоих отечественных журналах написано следующее:

      Телескопический прицел пулемёта был встроен в прибор наблюдения механика–водителя. Правда, ведение огня было возможно только при открытой крышке смотрового прибора (Бронеколлекция).

      Пулемёт оснащался телескопическим прицелом с дальностью до 1500 м, встроенный в прибор наблюдения механика-водителя (Фронтовая иллюстрация).
      Поначалу я хотел и в игре каким-то образом попытаться совместить прицел и смотровой прибор. Но изучение представленных в этих же источниках фотографий и схем отделения управления, показало, что авторы, мягко говоря, погорячились. Пришлось искать дополнительные фото шаровой установки, и даже нашёлся ролик про этот танк, где хорошо видно, что никакого совмещения не было и в помине. В Панцер Трактсах также нет никаких упоминаний об этом. Более того, даже если бы такая схема была реализована, а технически это вполне осуществимо, но при условии, что труба прицела имела бы колено, как на немецком KZF, то объектив прицела выходил бы в смотровой прибор радиста, а не мехвода(!), так как именно радист отвечал за курсовой пулемёт. У мехвода тоже была возможность стрелять из него, посредством специального тросика, только для прицеливания служил механический визор, приваренный перед триплексом на верхнем лобовом листе корпуса.

      В самой шаровой установке было сделано два отверстия. Одно посередине вверху для штатного прицела пулемёта, и одно сбоку, которое являлось амбразурой оптического прицела и закрывалось специальной заслонкой. Так что ни в какие смотровые приборы оптический прицел не встраивался.

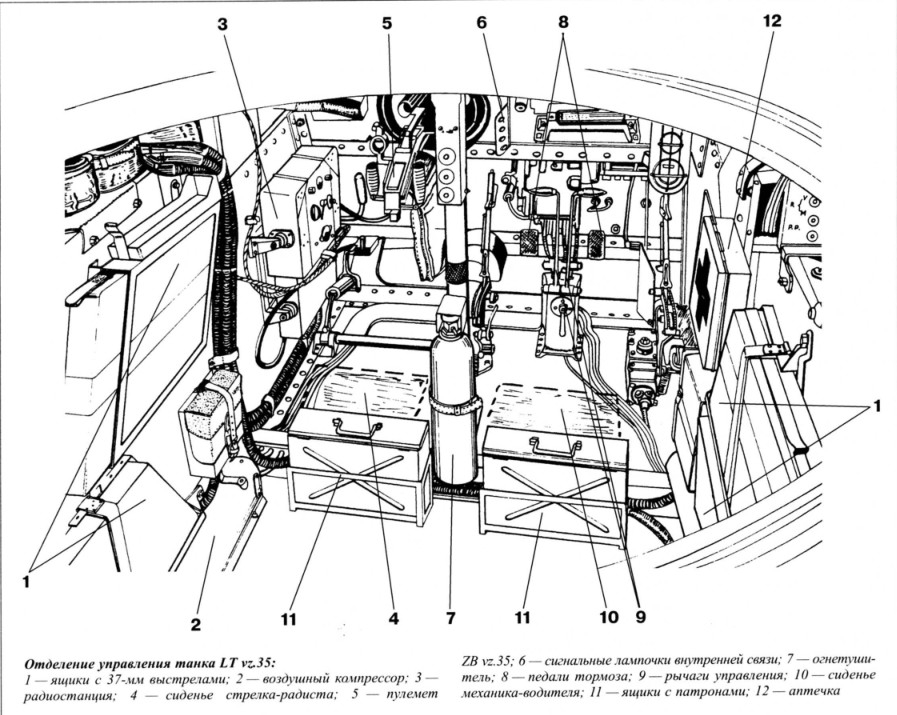

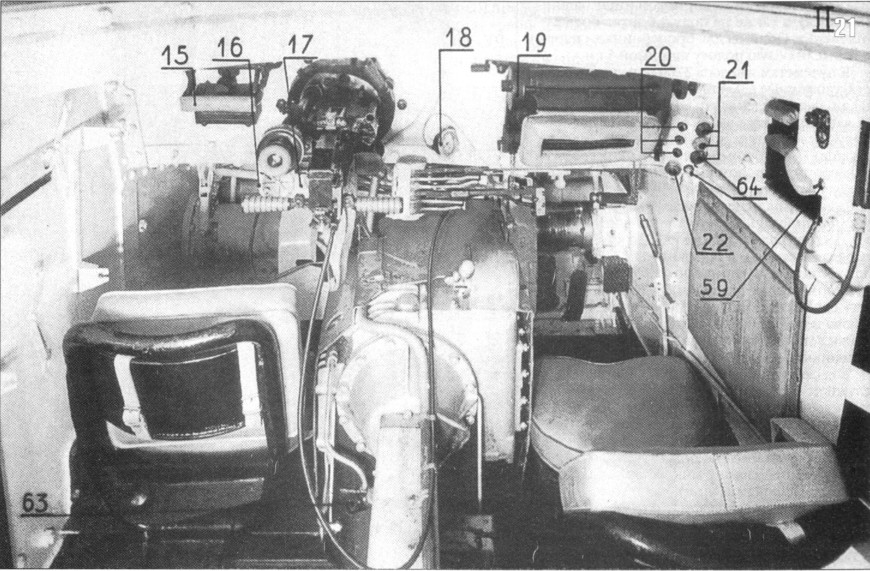

      Отделение управления Пц-35
      Click image for larger version  Name:	pz35.jpg Views:	0 Size:	356.8 KB ID:	4997

      Отделение управления Пц-38 (ясно видно же, что ни в какие смотровые приборы прицел не выводился!)
      Click image for larger version  Name:	pz38.jpg Views:	0 Size:	345.9 KB ID:	4998

      Шаровая установка пулемёта Пц-35 крупным планом (амбразура оптического прицела открыта)


      Шаровая установка пулемёта Пц-38


      А вот на этой фотографии, если открыть её в новом окне в высоком разрешении, видно, что заслонка прикрывает амбразуру оптического прицела
      Click image for larger version  Name:	9400835_original.jpg Views:	0 Size:	1.41 MB ID:	5004

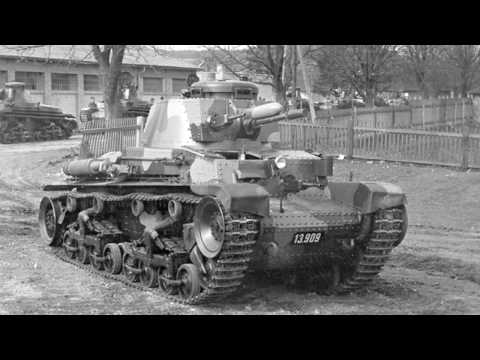

      Видео


      Об истории создания этого танка, его службе (в том числе в вермахте) и испытаниях в СССР можно почитать здесь

      Архив обновлён
      Last edited by Amigo; 28-10-20, 22:24.
      ✩ Steel Panzer Mod 2.3 ✩

      Comment


      • #34
        Pz.Kpfw.38(t)



        Чехословацкий лёгкий танк LT vz.38, более известный как Pz.Kpfw.38(t), поскольку пик боевого применения пришёлся именно на службу в вермахте.
        Прицельные приспособления и приборы наблюдения (в игре), такие же как и на предшественнике Пц-35, поэтому подробно на них останавливаться не буду.
        Традиционно исправлены углы ГН и ВН пушки и курсового пулемёта; орудийный прицел TZF 38(t) стал мощнее относительно прицела Пц-35, его кратность теперь составляла 2.6х, что облегчило работу наводчика. Про "эпопею" с оптическим прицелом пулемёта можно прочитать в посте выше. В пару к нему решил добавить механического дублёра, тем более этот прицел был прописан в конфиге, но не активирован.

        Основной объём работы с этим танком заключался в другом. Помимо линейных машин в игре представлены командирские варианты и я решил модифицировать их в соответствии с тем как это было в реале. Но для начала необходимо было разобраться с их обозначением и характерными признаками, поскольку было расхождение между разными источниками

        Я уже упоминал книгу А. Калинина ☝️, вот благодаря ей удалось собрать недостающие кирпичики и сложить пазл. Итак, в немецкой системе обозначений машин спецназначения Sonderkraftfahrzeug (Sd.Kfz.) командирским танкам присваивались следующие индексы: SdKfz.266, 267 и 268 (тип танка при этом мог быть любой– "Прага", "тройка", "пантера" и т.д.).

        Ниже дано описание применительно к Пц-38 (стр.53-58 книги)

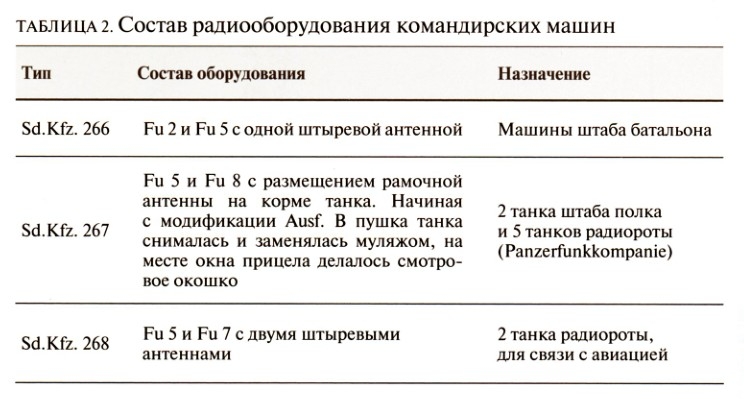

        В зависимости от комплектации радиооборудованием командирские танки получали индекс Sd.Kfz.266 (машина штаба батальона), Sd.Kfz.267 (машина штаба полка или радиороты) и Sd.Kfz.268 (машина радиороты). Состав оборудования каждой из модификаций приведён в таблице 2
        Click image for larger version

Name:	pzbef38(1).jpg
Views:	101
Size:	148.4 KB
ID:	5828
        На большинстве командирских танков, помимо прочего, снимался курсовой пулемёт – его размещение мешало работе с радиостанциями.
        Особое внимание на Sdkfz.267, помимо отсутствия пулемёта с танка демонтировалось орудие. В журнале "Фронтовая иллюстрация 2004-№2" (стр.33) также указывается, что у танков с рамочной антенной не вращалась башня, и боекомплект был уменьшен (267-я и 268-я машины).

        Поскольку у Пц-38Ц два конфига, то в одном pz38c-pzbef38 я решил сделать все вышеописанные изменения, а для Пц-38G сделал отдельный конфиг, где есть рабочая пушка и башня не блокируется. Подробности в инструкции в архиве, см. первый пост темы.

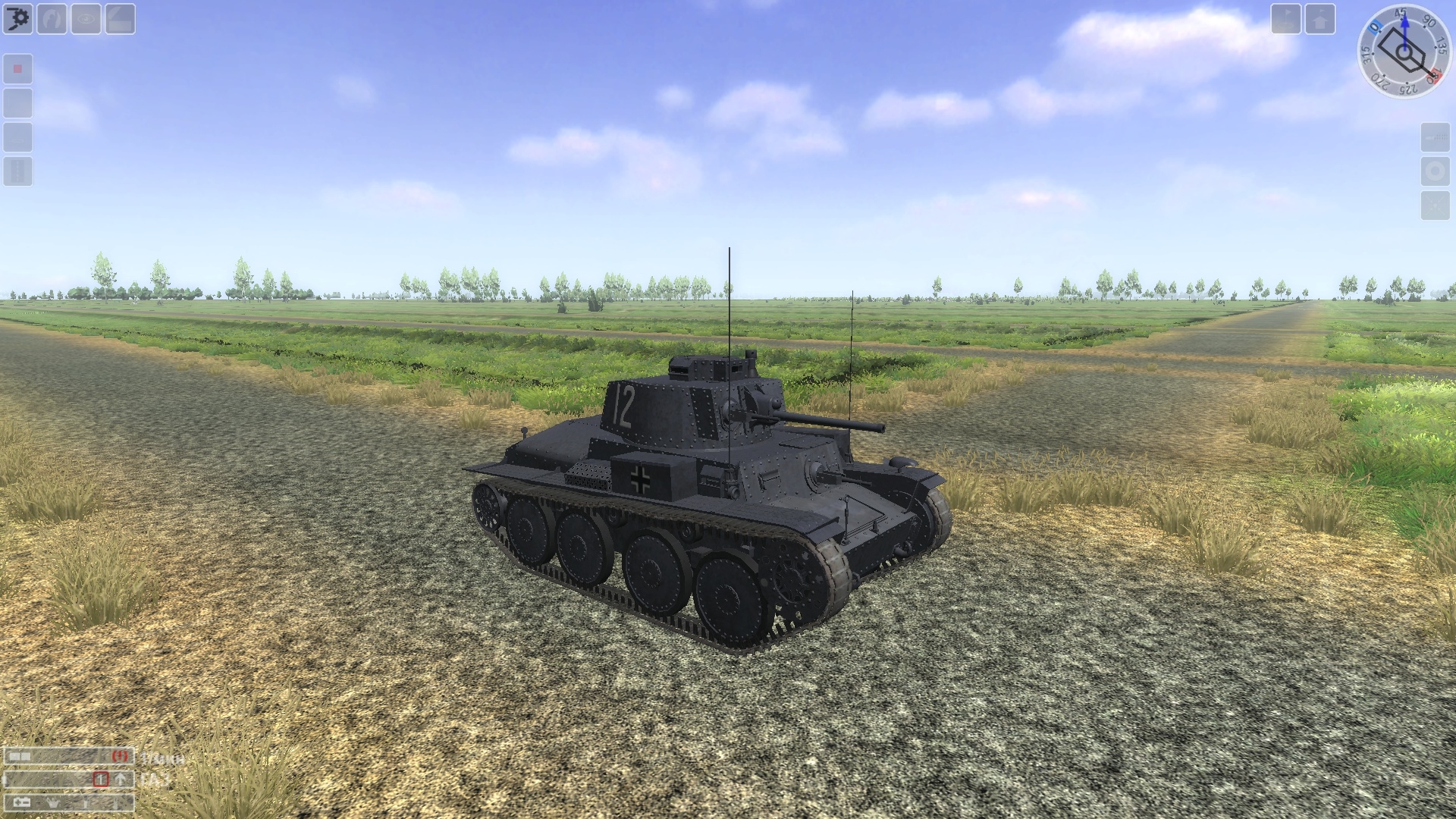

        Замечание по модели "Праги" с двумя штыревыми антеннами.
        Click image for larger version

Name:	shot_2020_10_13_20_21_47_0000.jpg
Views:	98
Size:	1.60 MB
ID:	5829
        Вторая антенна ставилась по левому борту примерно по центру, над третьим катком. Справа её никогда не было.


        В материале на варспот, кстати, эта фотография подписана неверно. В комментах я это указал, на самом деле это sdkfz.268
        ✩ Steel Panzer Mod 2.3 ✩

        Comment


        • #35
          Panzerjäger I

          Эта ПТ САУ у нас представлена двумя вариантами — ранний/поздний или, если точнее

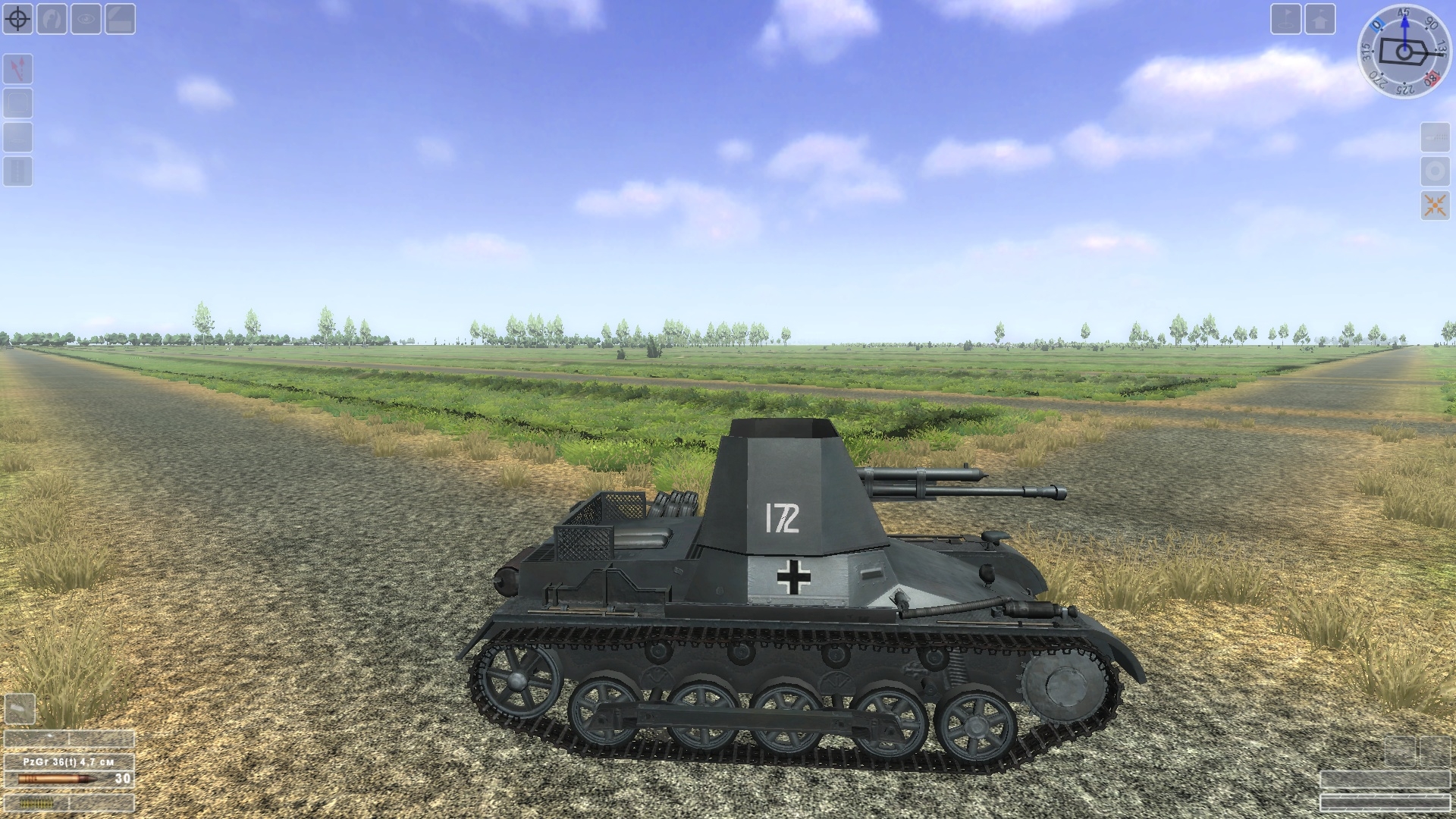

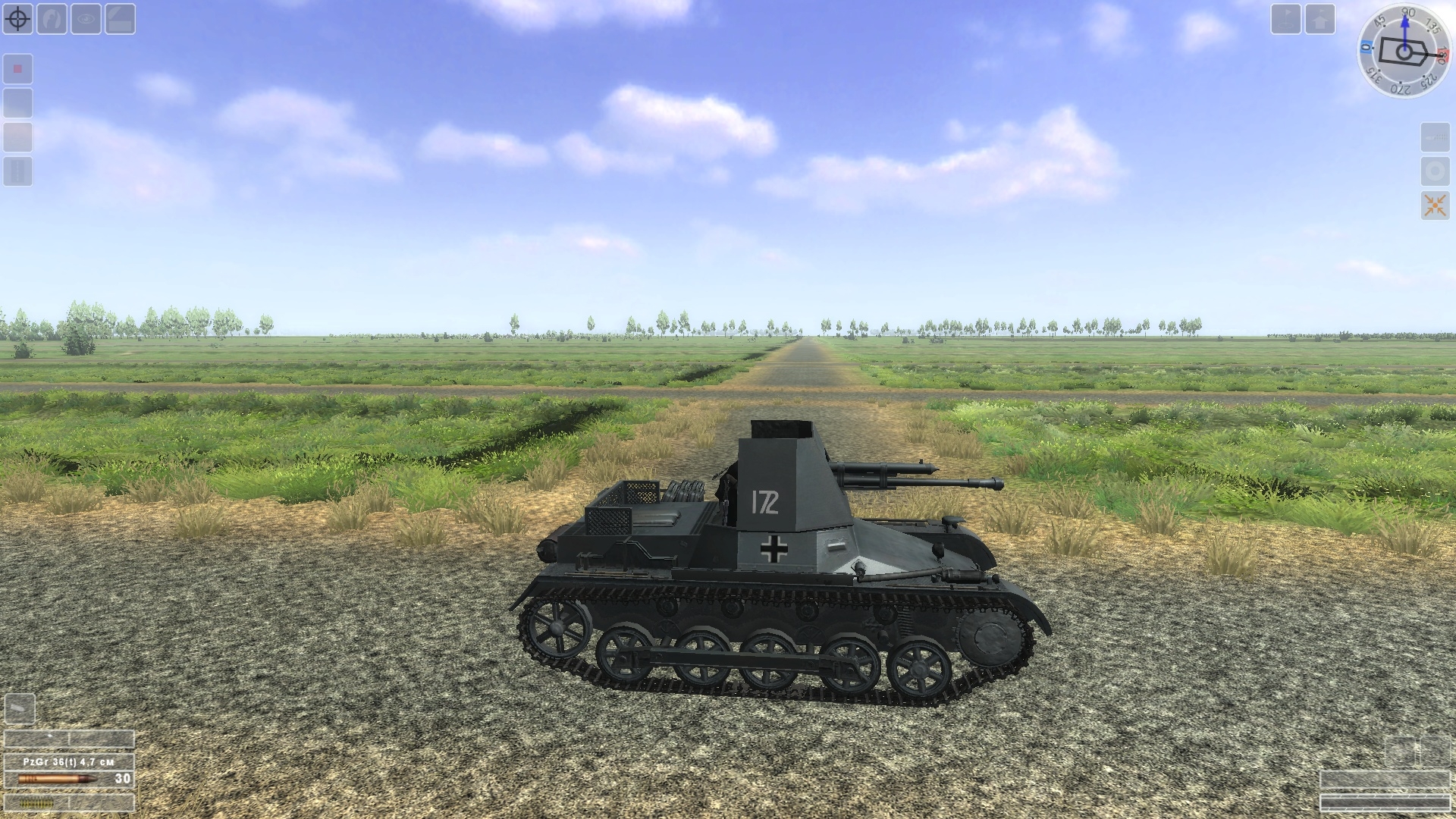

          1-я производственная серия (early)
          Click image for larger version  Name:	pzjg_early.jpg Views:	0 Size:	1.51 MB ID:	5847

          2-я производственная серия (late)
          Click image for larger version  Name:	pzjg_late.jpg Views:	0 Size:	1.41 MB ID:	5848
          как можно заметить отличие заключается в дополнительных бортовых листах рубки, которые защищали расчёт сзади-сбоку.

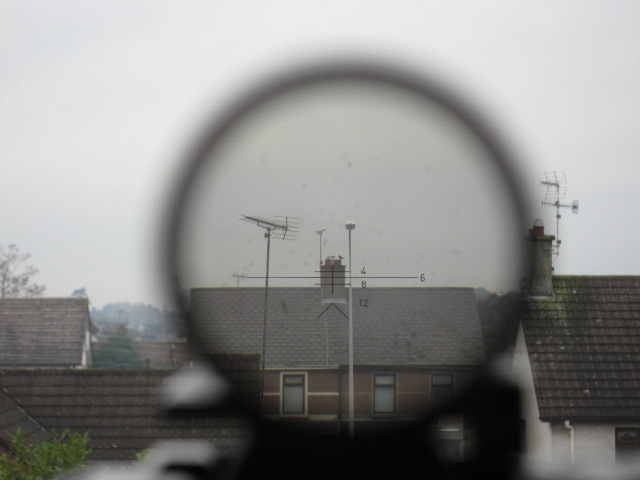

          Прицел на данной установке был прямой телескопический ZF 2x30°.
          К сожалению не удалось найти изображений сетки конкретно этого прицела, поэтому не понятно, что бралось в качестве примера.
          Подозреваю, что это мог быть прицел пушки 3,7 cm Pak (именно так правильно называется эта пушка, а не Pak 35/36 или ещё как-то ; источник)

          прицел 1х11° 3,7 cm Pak
          Click image for larger version  Name:	zf 1x11 3,7cm pak.jpg Views:	0 Size:	77.4 KB ID:	5849

          прицел ZF 2x30° Panzerjäger I (в игре FOV уменьшен)
          Click image for larger version  Name:	zf 2x25°_pzjager I.jpg Views:	0 Size:	398.7 KB ID:	5850
          видно, что сетки обоих прицелов схожи, поэтому такой вариант вполне мог существовать, а может и существовал; возможно у автора прицела исходник как раз имеется.

          Также конфиг был очищен от неактивных строк в секции sights и... на этом собственно всё.

          Панцерягер и последующие машины будут добавляться в отдельный архив GUNSIGHTS fix–2 – это сделано с целью не перегружать первый архив, в котором набралось достаточно много исправлений, которые должны войти в ожидаемый патч от камрада Скайнета для СПМ-2.3.

          Сам архив пока не ищите , он у меня на компе; теперь буду отрабатывать пару-тройку машин и только потом паковать файлы.
          Как залью на обменники, сразу маякну
          Last edited by Amigo; 02-11-20, 21:46.
          ✩ Steel Panzer Mod 2.3 ✩

          Comment


          • #36
            ЗСУ 2cm Flakvierling 38 (Sd.Kfz.7/1)



            На данной ЗСУ применялась прицельная станция Flakvisier 40, позволявшая вести огонь как по воздушным, так и по наземным целям.

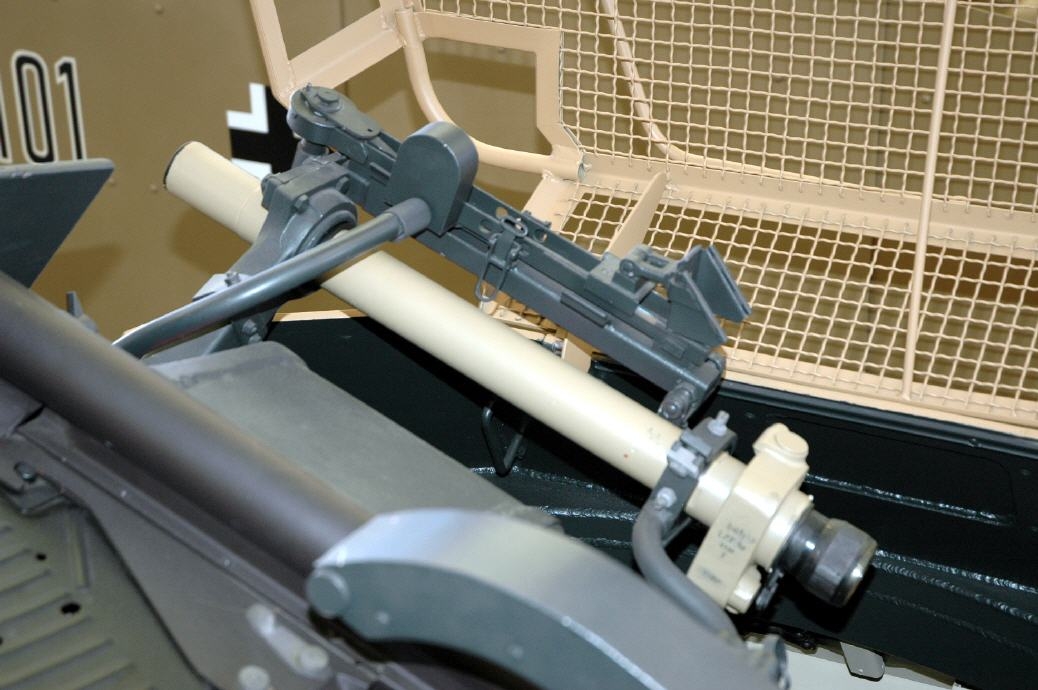

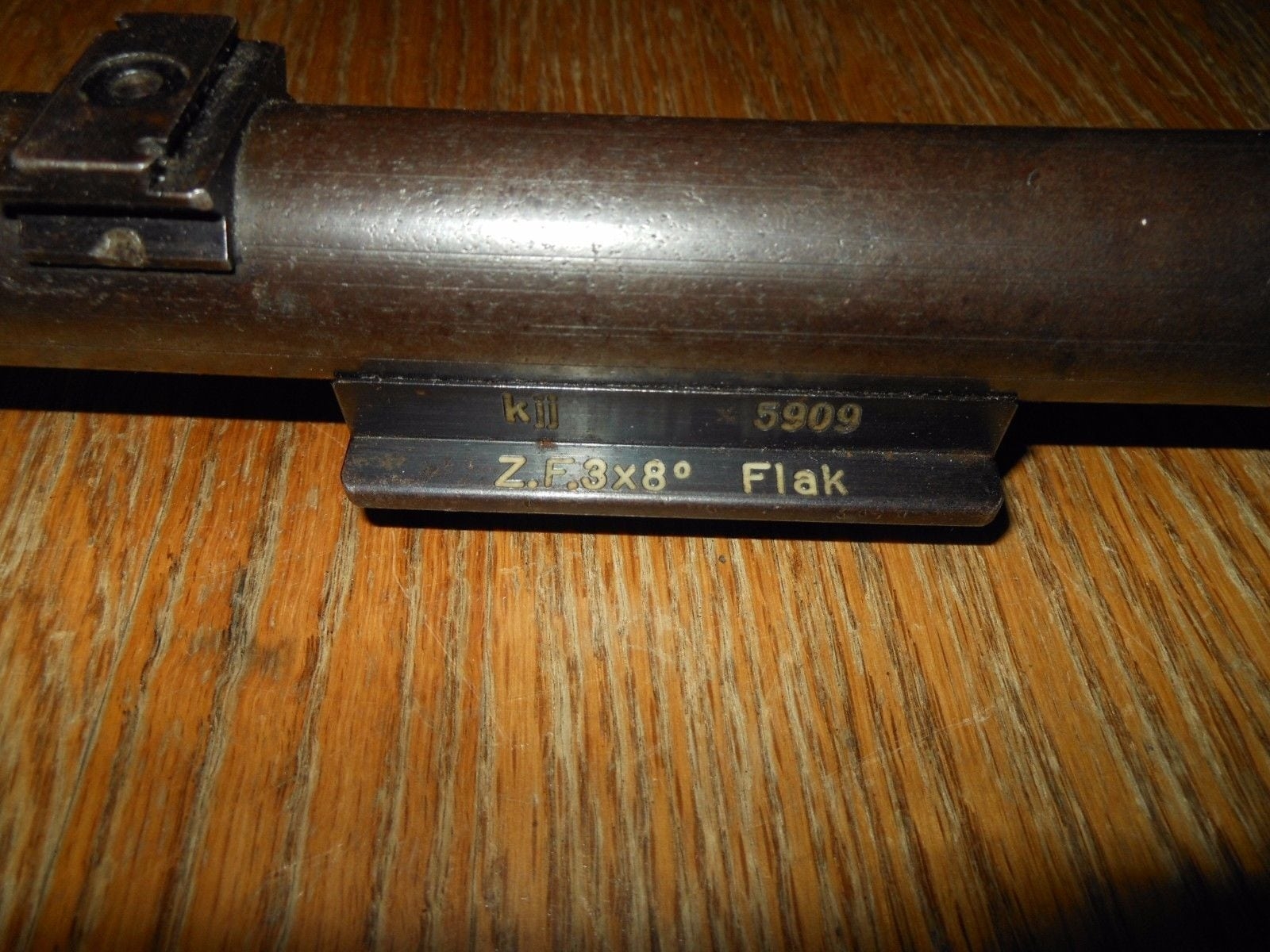

            С правой стороны монтировался зенитный прицел, а слева телескопический прицел ZF 3x8 Flak. Это был унифицированный прицел, который применялся на целом ряде артсистем, включая противотанковые пушки, САУ (в частности "Мардер") и зенитки. В зависимости от типа орудия в этом прицеле менялось стекло (конденсор или конденсатор) с нанесёнными шкалами, в остальном конструкция оставалась неизменной. Как понятно из обозначения данный прицел имел кратность и поле зрения 8°. На "зенитное" происхождение указывала маркировка Flak.

            Click image for larger version  Name:	391804591340-4.jpg Views:	0 Size:	883.3 KB ID:	6346
            Click image for larger version  Name:	180716095758976653.jpg Views:	0 Size:	440.7 KB ID:	6347

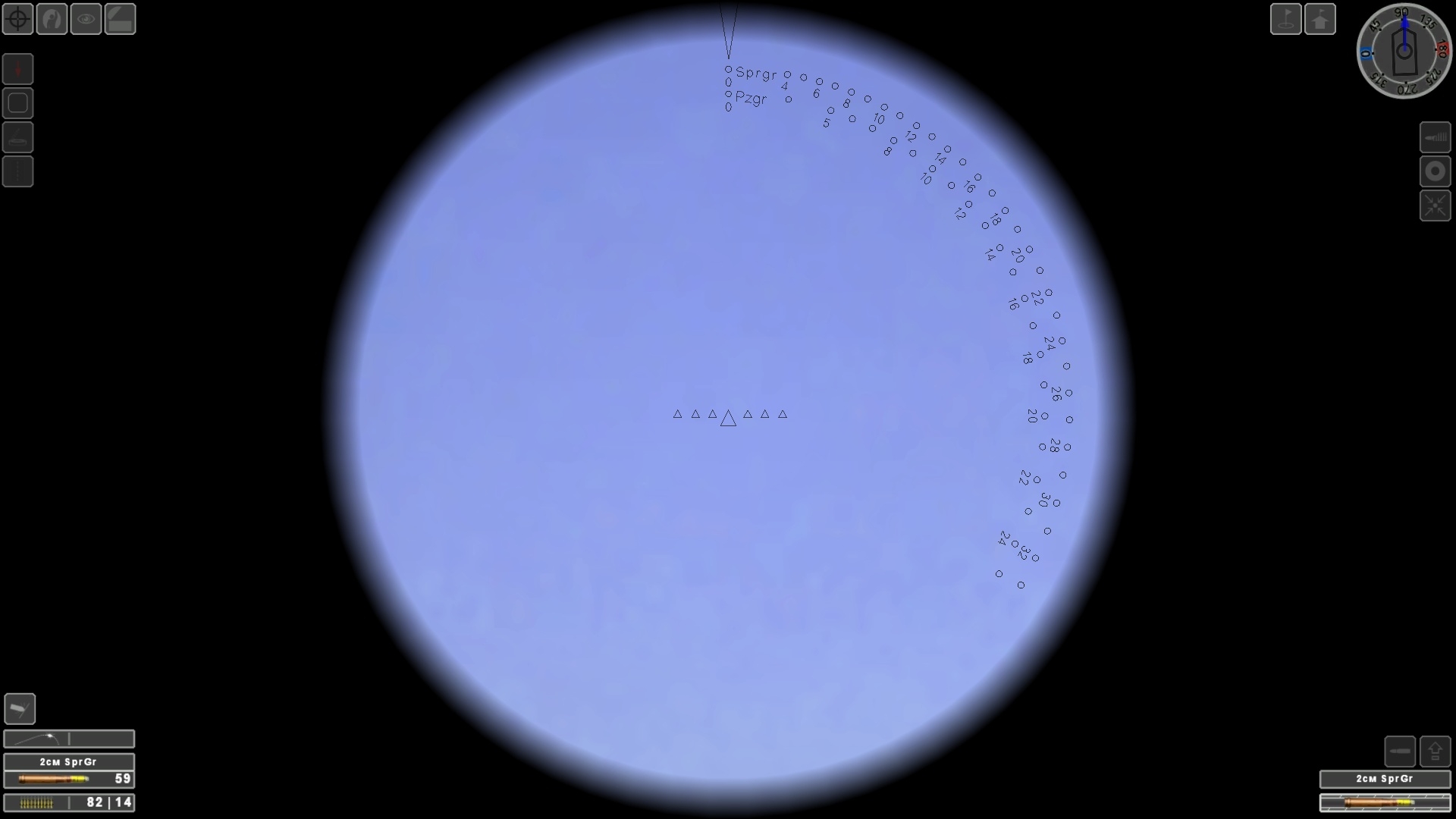

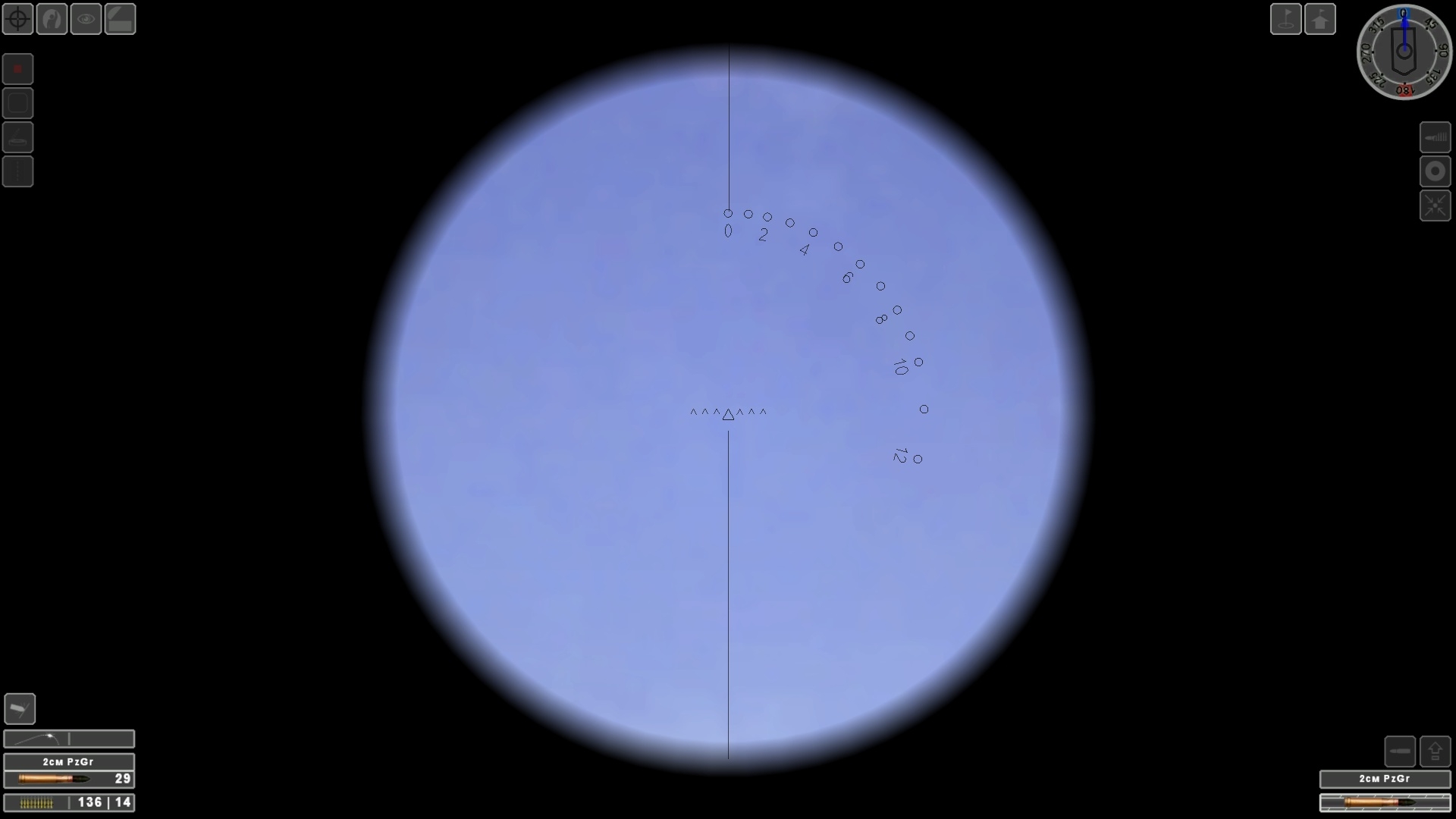

            Игровой прицел без зума
            Click image for larger version  Name:	shot_2020_10_23_00_04_10_0000.jpg Views:	0 Size:	138.8 KB ID:	6348
            с зумом
            Click image for larger version  Name:	shot_2020_10_23_00_04_12_0001.jpg Views:	0 Size:	275.5 KB ID:	6349

            За исключением некоторых деталей прицелы в принципе идентичны.
            Единственное, что я с ним сделал, изменил порядок записи кратности, ну и в силу этого пришлось подкорректировать масштаб сетки.

            было
            fl40a,fl40a,,,,,2,8,2.5,2.5,2.4,0,0,1,true,0xc0202020,0x60402020,0x20e0d080,2.6,f alse,3,0,0,0,0,0,1.5,false,false,0,0,0;
            стало
            fl40a,fl40a,,,,,2,8,3,3,2,0,0,1,true,0xc0202020,0x60402020,0x20e0d080,2,fal se,3,0,0,0,0,0,1.5,true,false,0,0,0;
            Также удалены неработающие камеры и трофейной ЗСУ возвращён оригинальный немецкий прицел вместо непонятного недоразумения zen_tmfdn
            Last edited by Amigo; 16-11-20, 23:26.
            ✩ Steel Panzer Mod 2.3 ✩

            Comment


            • #37
              Sd.Kfz.222


              Немецкий лёгкий бронеавтомобиль. В СПМ-2.3 представлен вариант с 20-мм пушкой KwK 38.

              Прицел телескопический TZF 3a (2.5x18°).

              Click image for larger version

Name:	222-sight-2-(1)-cropped.jpg
Views:	71
Size:	54.5 KB
ID:	6367

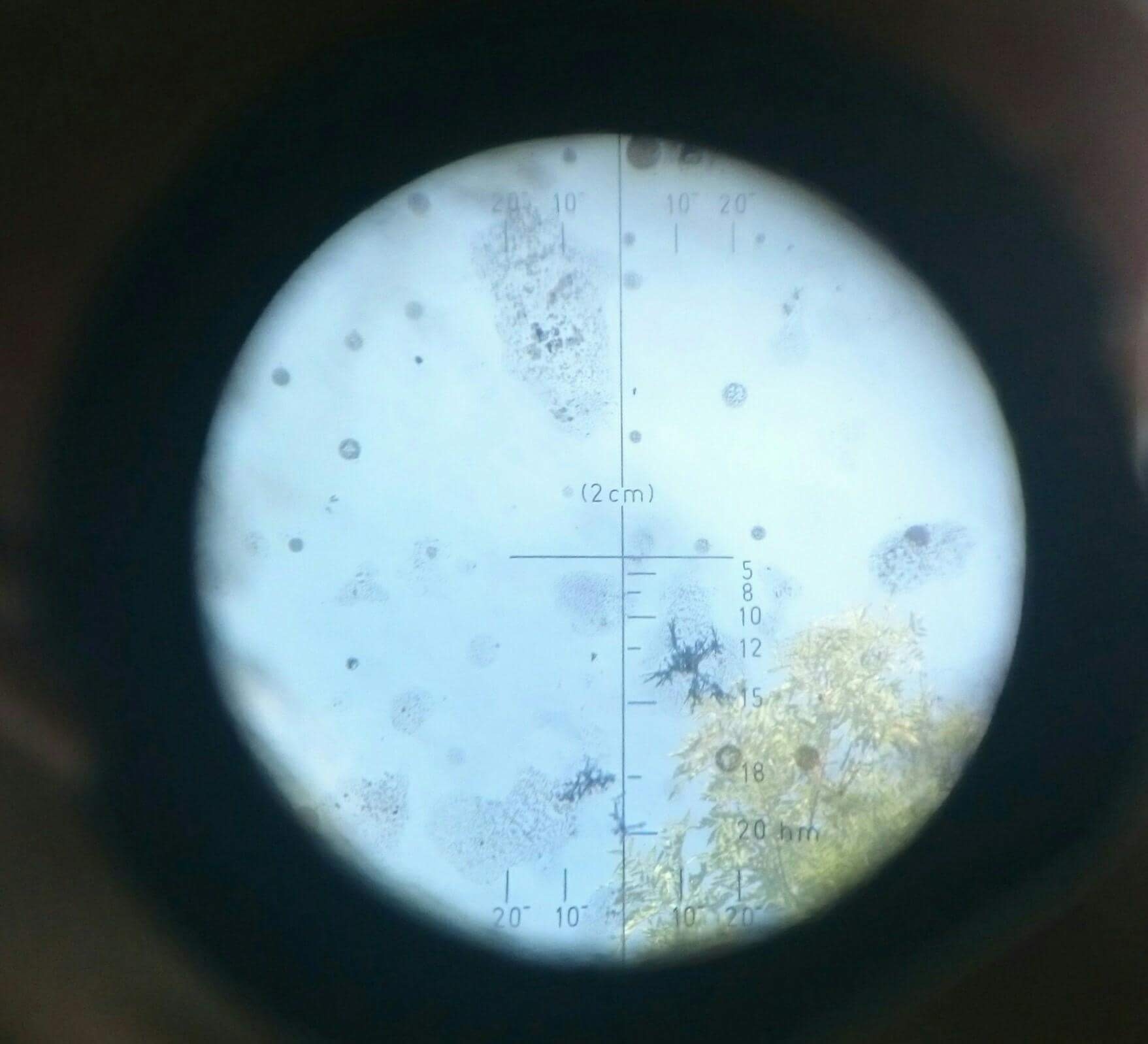

              Click image for larger version

Name:	235_1038.jpg
Views:	67
Size:	298.8 KB
ID:	6368

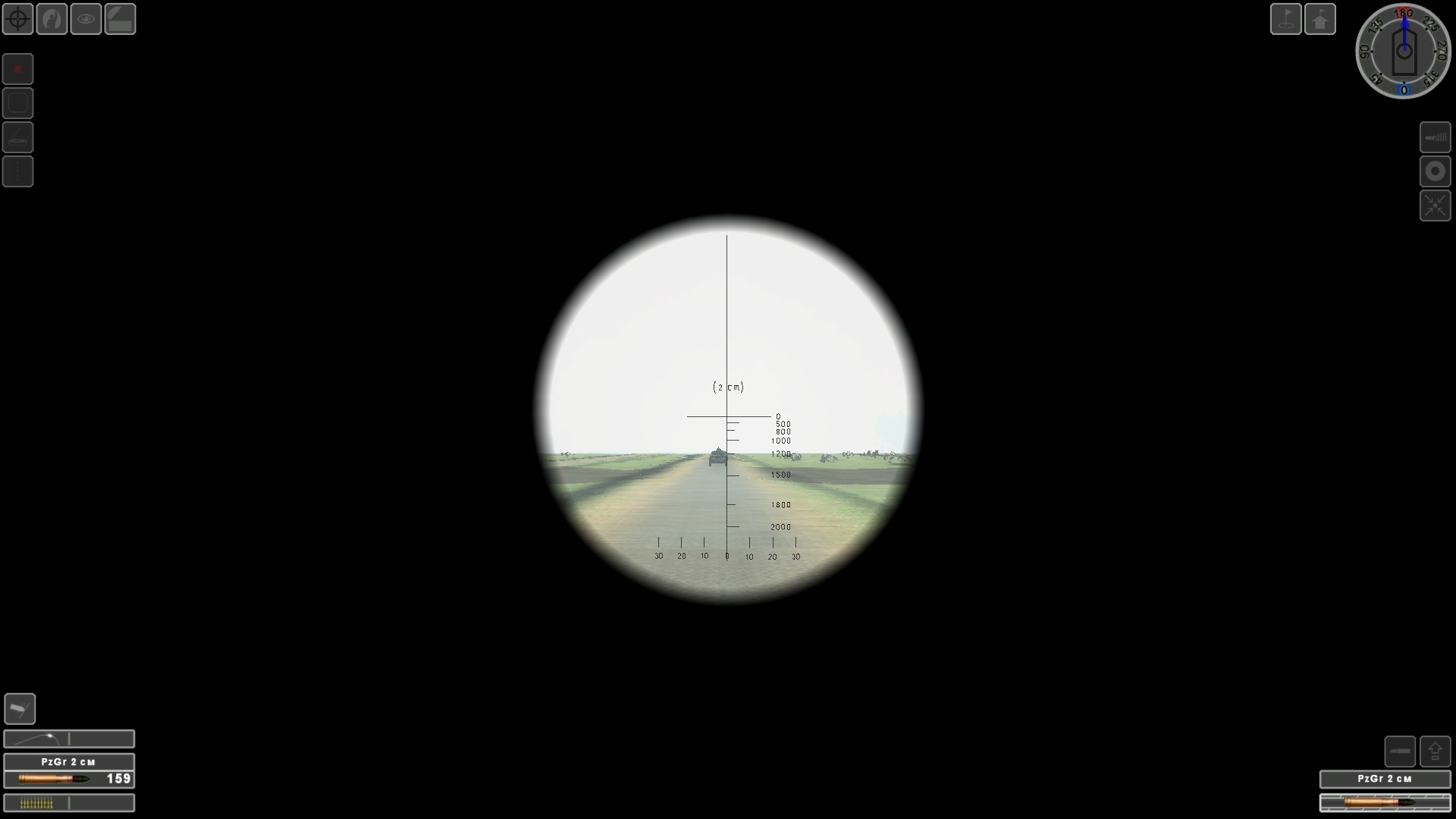

              Игровой прицел называется tzf6/38 и имеет совершенно иную сетку, взятую от сток-прицела Пц-4
              Click image for larger version

Name:	shot_2020_11_03_23_38_21_0000.jpg
Views:	67
Size:	250.0 KB
ID:	6369
              Увидев оригинальную сетку и перебрав имеющиеся у нас образцы, я решил скомпилировать новый прицел. В идеале он мог бы пойти и на Pz.II C и Sdkfz.232, т.к. прицельные сетки у них были одинаковые. Выполнил пристрелку и вроде бы всё получилось как нельзя лучше, но... (ох уж это НО). Оказалось, что если стрелять по цели на курсовых углах 0 и 180°, то снаряды летят точно в цель. А вот если цель расположена на той же самой дистанции, но под углом отличным от 0-180, то очередь идёт с перелётом и поправку в прицеле надо УМЕНЬШАТЬ. Дальность 500 м, угол 50-60°, дальность в прицеле ставится 300-350 м. Прям какое-то искривление пространства .

              Побороть этот баг так и не удалось, поэтому машинка останется с неродным прицелом

              а так мог бы выглядеть новый прицел
              Click image for larger version

Name:	shot_2020_11_03_23_28_28_0000.jpg
Views:	69
Size:	203.3 KB
ID:	6370
              Изменения тем не менее есть. Был существенно урезан БК. В старом конфиге броневику отсыпали 440 снарядов. Это вдвое превышает количество возимого боекомплекта.
              Изучение источников (Панцер Трактс, Бронеколлекция, Справочник Чемберлена/Дойла) показало, что БК пушки KwK 38
              составлял 180 выстрелов (18 магазинов), а с четырьмя дополнительными магазинами — 220 выстрелов (18 магазинов хранились в корпусе и башне, четыре дополнительных — на кожухе двигателя).
              И хотя в Бронеколлекции №1-2007 стр.8 утверждается, что "в реаль­ности экипаж мог взять больший бое­запас, так как в машине хватало сво­бодного места", других подтверждений этому и каких-то конкретных цифр не нашлось. Поэтому в БК 220 снарядов, из них по 100 шт. ББ и ОФС и 20 шт. БПС (подкалиберных)
              Так что пострелять "от пуза", с зажатой гашеткой не получится, экономьте магазины
              ✩ Steel Panzer Mod 2.3 ✩

              Comment


              • #38
                Побороть этот баг так и не удалось, поэтому машинка останется с неродным прицелом
                А может добавить родной прицел вторым для стрелка? Один фиг на скорострельных пушках целятся по трассам, а так ещё и аутентичность будет... для тех кто умеет между прицелами переключатся...
                Last edited by A_A_A; 11-11-20, 09:23.

                Comment


                • Amigo
                  Amigo commented
                  Editing a comment
                  Это мысль. Можно сделать как на "тройке N", в конфиг вписать два прицела, один (новый) закомментить, а там уж пускай пользователь после испытаний решает какой прицел оставить рабочим, а может даже оба )))

                  Кста, испытал этот новый прицел на другом броневике 232-м. И на нём, и на "двойке Ц" другая пушка – KwK 30 со своими снарядами, баллистика отличается; и вот там этот прицел встал идеально. Разумеется подкрутил там кое-какие параметры и по итогу результат радует. Осталось проверить его на "двойке" и выпускать в массы.

                  Upd. проверил на "двойке" – шикардос. Прицелу таки быть.
                  Last edited by Amigo; 11-11-20, 23:24.

              • #39
                Пошёл в работу второй архив по прицелам — GUNSIGHTS fix–2.
                В него войдут машины, начиная с Panzerjäger I и далее. Пока не знаю будет ли третья часть, это зависит от объёма исправлений.
                Кроме того во второй архив будут включаться апдейты для техники из архива №1, если возникнет необходимость таких корректировок.
                Первым кандидатом на апдейт стал танк Пц-2 обоих модификаций "Ц" и "Л", но обо всём по порядку.

                Решилась проблема с прицелом для броневика #222. Путём дополнительных испытаний и корректировок, удалось подобрать оптимальные цифровые значения в конфиге прицела и таким образом этот броневик получает свой оригинальный прицел tzf3a.

                Тяжёлый броневик Sdkfz.232 (6-rad) первоначально оснащался прицелом TZF 3, который позже был заменён на TZF 6 2.5x24°. Полагаю это было сделано в целях унификации с другими тяжёлыми броневиками, с такими же индексами, но восьмиколёсными (8-rad). При этом прицелы TZF 3a – TZF 6 – TZF 4 (танк Pz.II C) имеют одинаковые шкалы и поэтому было решено использовать новый прицел и на броневике #232, и на Пц-2ц. Но поскольку на этих машинах установлена не КвК 38, а КвК 30 с несколько другой баллистикой, то параметры прицела пришлось слегка изменить и соответственно изменить наименование самого прицела, который стал называться tzf4/6, т.е. он объединил в себе TZF 4 и TZF 6.

                Среди других изменений броневика #232 — корректировка БК до 200 снарядов (это 20 магазинов по 10 патронов; ранее было 205 снарядов); УВН +20°...-12° (было -10)

                Следующий тяжёлый броневик – Sdkfz.234/2 c 5 cm KwK 39/1. С ним ничего не делалось, конфиг не менялся. Прицел TZF 4b 2.5x24°. Найти фото самого прицела и его шкал не удалось, поэтому достоверность игрового прицела под вопросом. Но поскольку вооружение броневика такое же как на "длинной" "тройке", то и сетка прицела соответствующая.
                С этим броневиком другая фишка . Оказалось, что он оснащён вращающимися перископами наблюдения pzf4s. А я, если кто помнит, подобные перископы делал для "двойки Лукс".
                Ну а так как в игре уже есть необходимые нам приборы, то свои я удалил, а на "Луксе" прописал вот эти "нашедшиеся".

                Таким образом апдейт для "двоек" — это новый прицел на ausf.C и "новые" старые перископы на ausf.L.
                ✩ Steel Panzer Mod 2.3 ✩

                Comment


                • #40
                  Originally posted by Amigo View Post

                  ранее было 205 снарядов

                  .
                  Запасливый геноссе пяток снарядов в карманах хранит...

                  Comment


                  • #41

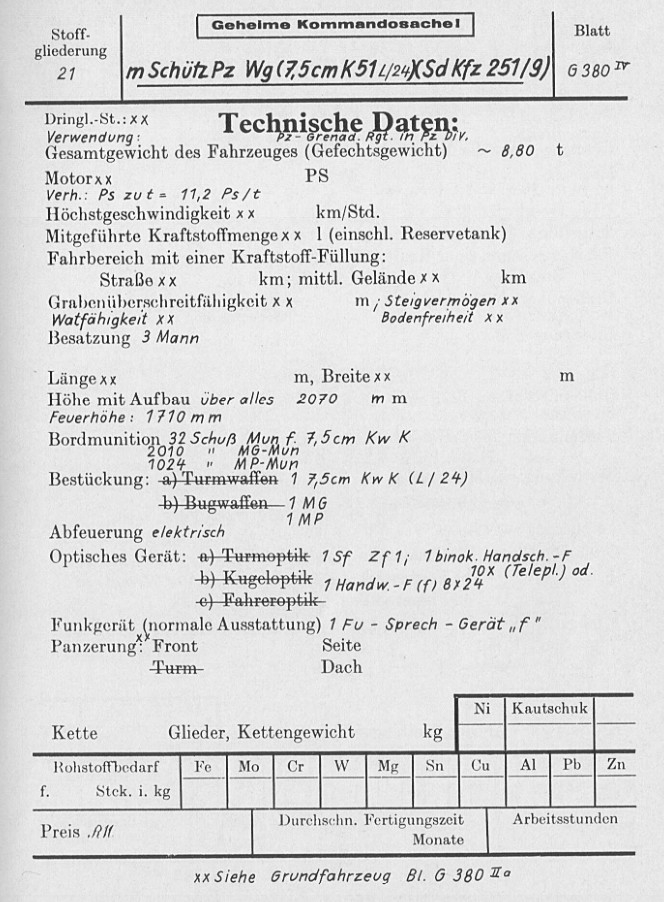

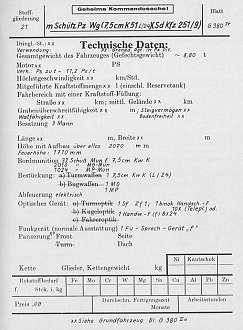

                    Вот посажу этого запасливого геноссе на бтр 251/9, вот такой

                    посмотрим как он тырить по карманам будет 20 снарядов 7,5cm KwK37 . Готовьтесь, ибо грядёт.
                    ✩ Steel Panzer Mod 2.3 ✩

                    Comment


                    • #42

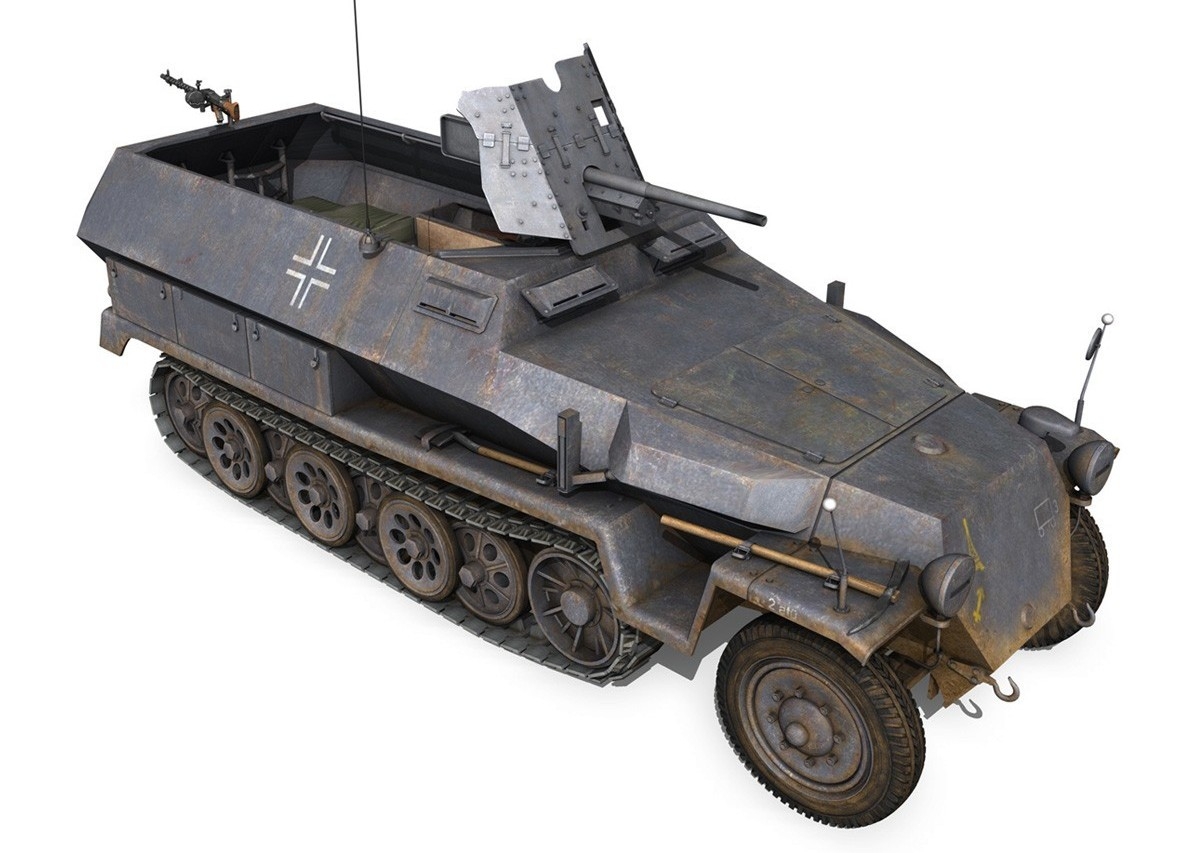

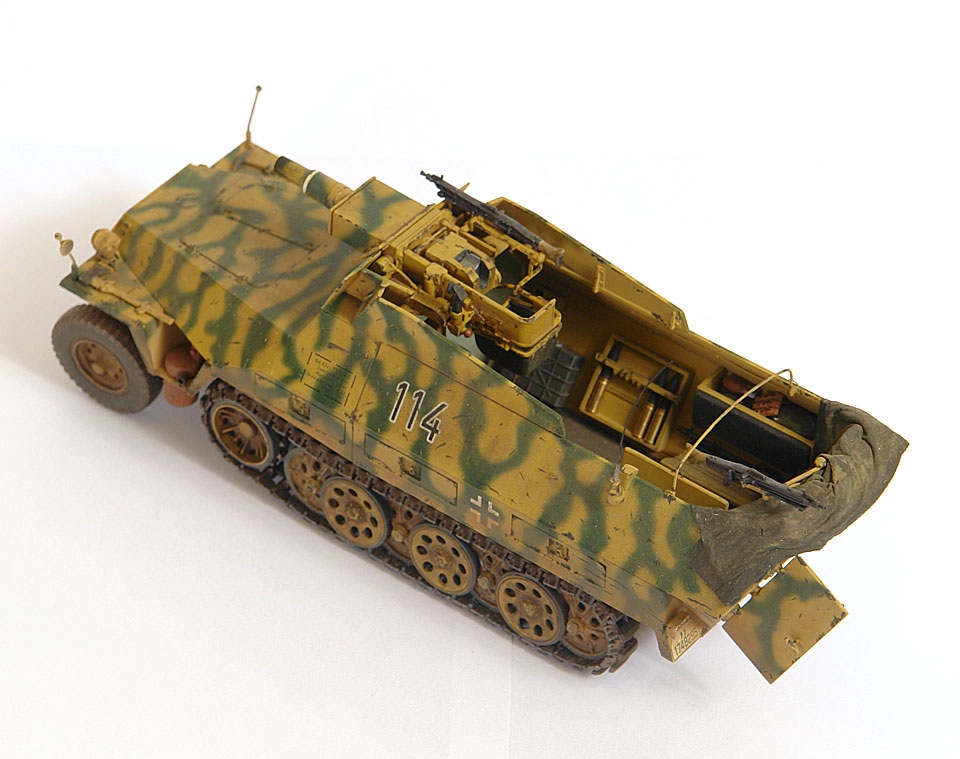

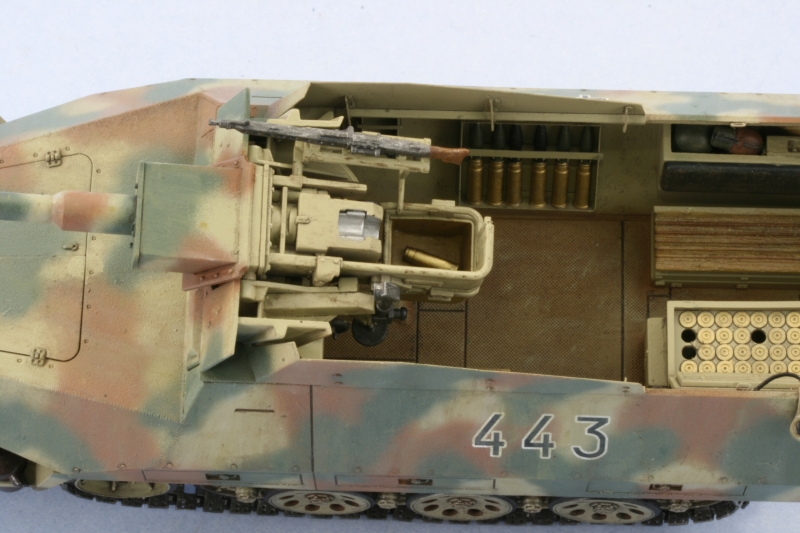

                      Sd.Kfz.251/10 3,7cm Pak

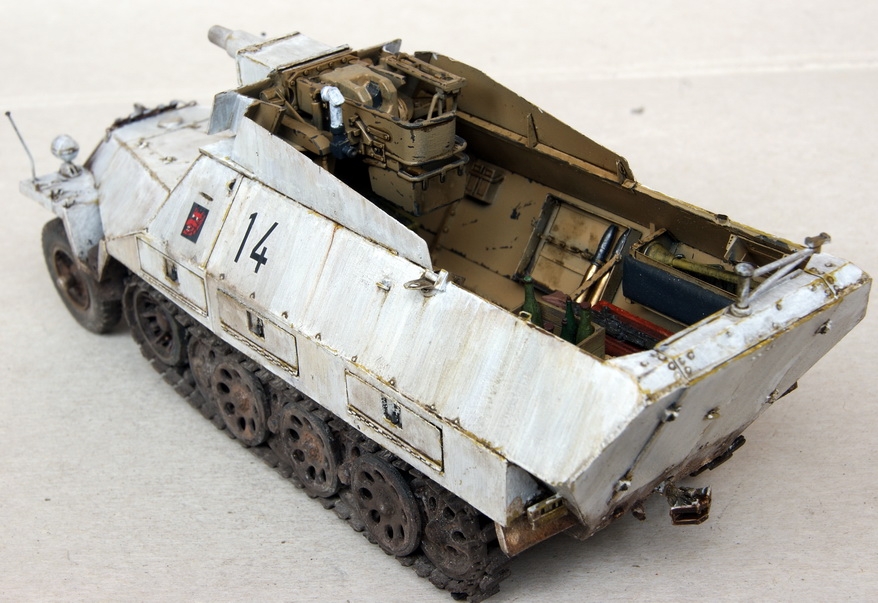

                      Click image for larger version  Name:	7eAnq_croper_ru.jpeg Views:	0 Size:	325.3 KB ID:	7445
                      1. Прицел

                      В отличие от буксируемой пушки на данной системе устанавливался прицел с большей кратностью ZF 2x16°.
                      Каких-либо фотографий самого прицела и изображений сетки мне отыскать не удалось, но скорее всего шкалы в нём были такие же как и в прицеле ZF 1x11 буксируемого варианта 3,7cm Pak.

                      прицел ZF1x11
                      Click image for larger version  Name:	IMG_3830.jpg Views:	0 Size:	107.7 KB ID:	7446Click image for larger version  Name:	fetch?id=5849&d=1604341158.jpg Views:	0 Size:	79.7 KB ID:	7447
                      Изначальный прицел в игре шёл с кратностью 3х и полем зрения 11°, выглядел он так
                      Click image for larger version  Name:	zf 1x11_old.jpg Views:	0 Size:	134.5 KB ID:	7448

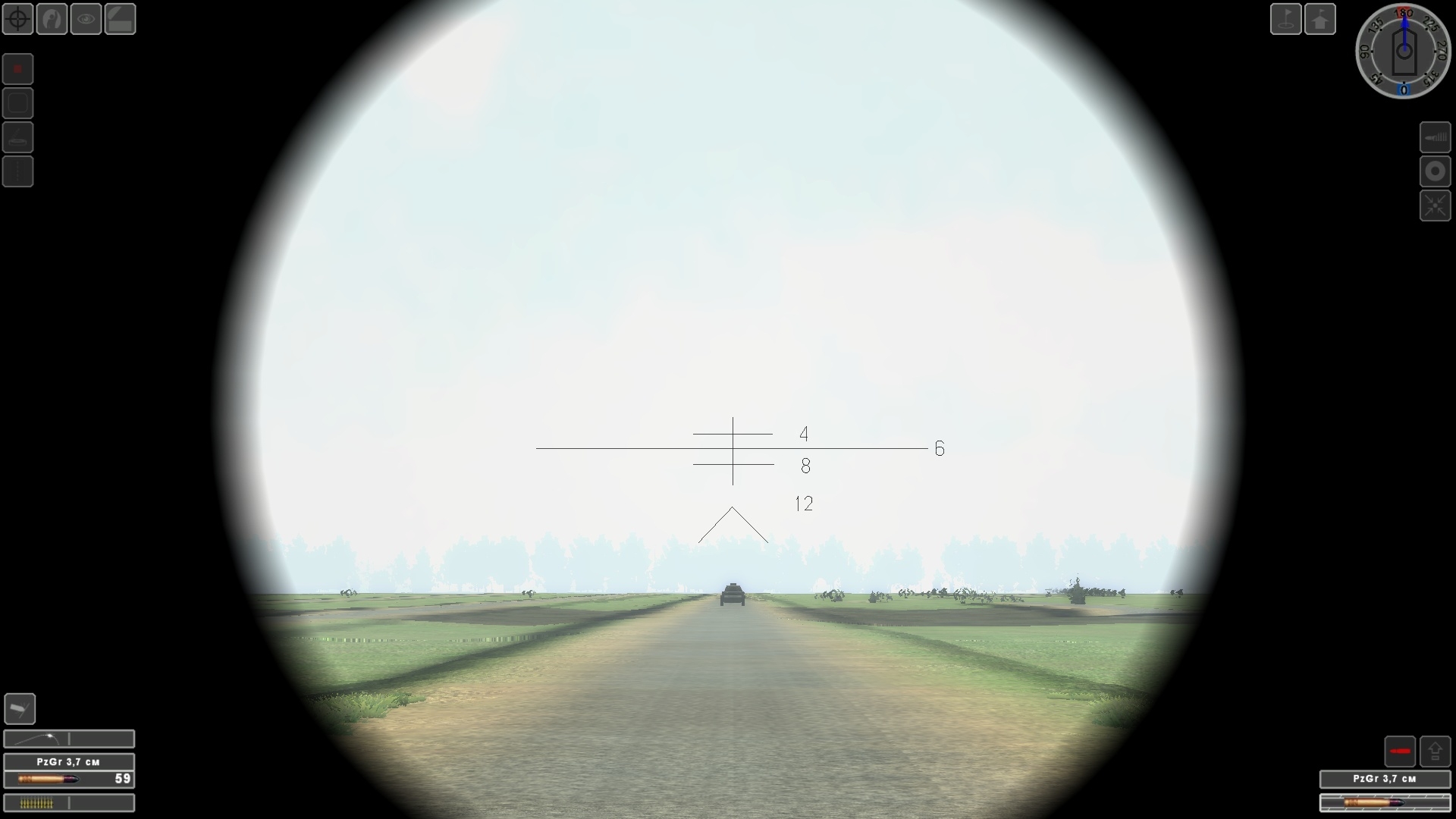

                      Прописал ему правильные значения (первый скрин без зума)
                      Click image for larger version  Name:	zf 1x11(1).jpg Views:	0 Size:	175.7 KB ID:	7449

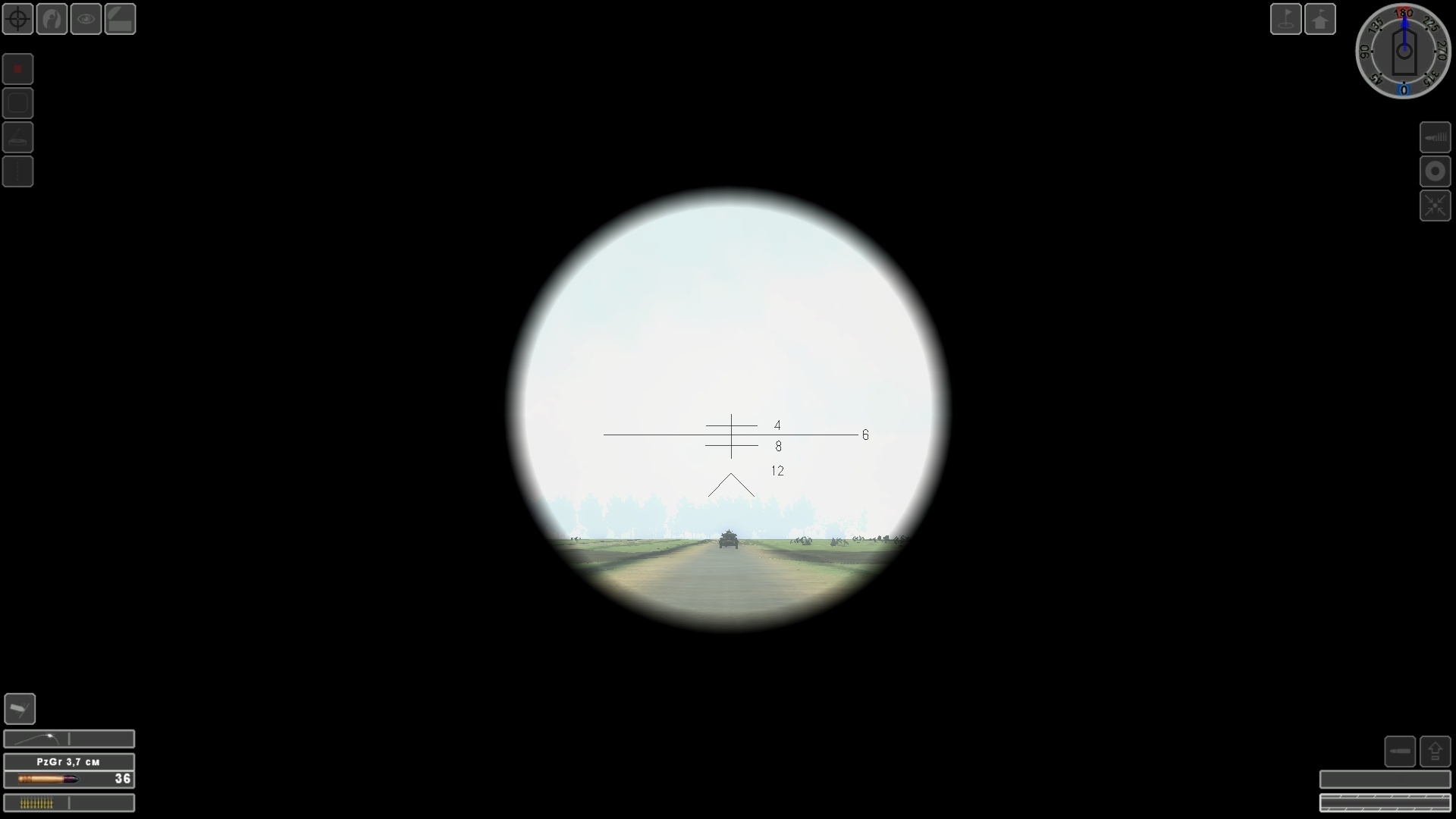

                      с зумом
                      Click image for larger version  Name:	zf 1x11(2).jpg Views:	0 Size:	348.0 KB ID:	7450

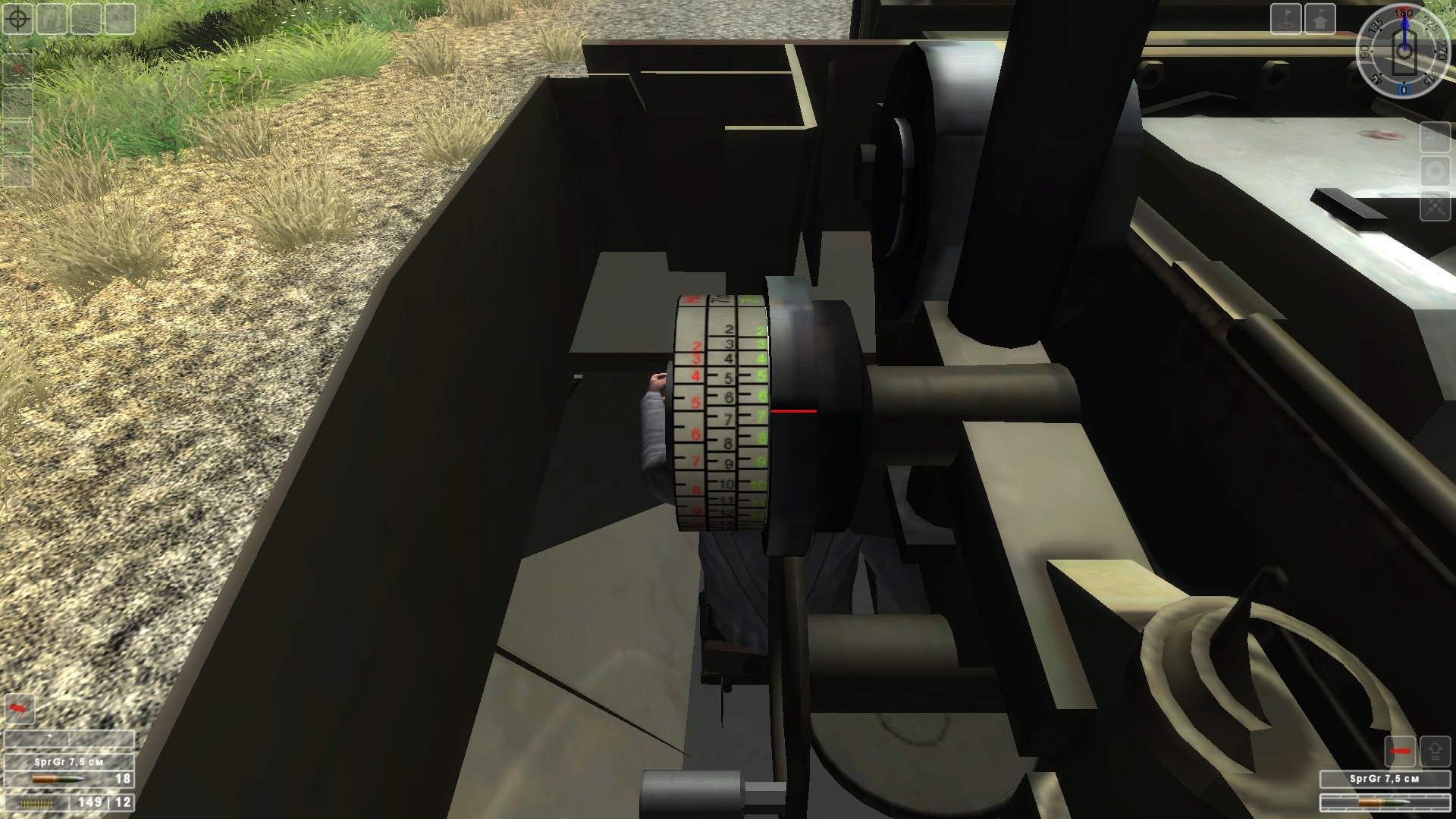

                      После правки конфига и первых пристрелок оказалось, что снаряды летят куда угодно только не в цель. Ну то есть, если делаю пристрелку на 500-700 метров, то на таких дистанциях всё нормально, но вот чем дальше, то дальность в прицеле и реальная не совпадали. Не буду описывать весь процесс настройки (это было мозгодробительно и в какой-то момент решил оставить старый прицел), но в итоге удалось таки подобрать оптимальное значение масштаба сетки и плюс ко всему пришлось делать корректировку положения шкал в самой модели БТРа, поэтому для немецкого варианта и трофейного обновлены файлы sdkfz251c_10.go и sdkfz251c_10r.go, устанавливать их обязательно.

                      2. Боекомплект

                      Следующие изменения связаны с правкой б/к. Было исправлено как общее кол-во снарядов к пушке, так и применяемая номенклатура боеприпасов.

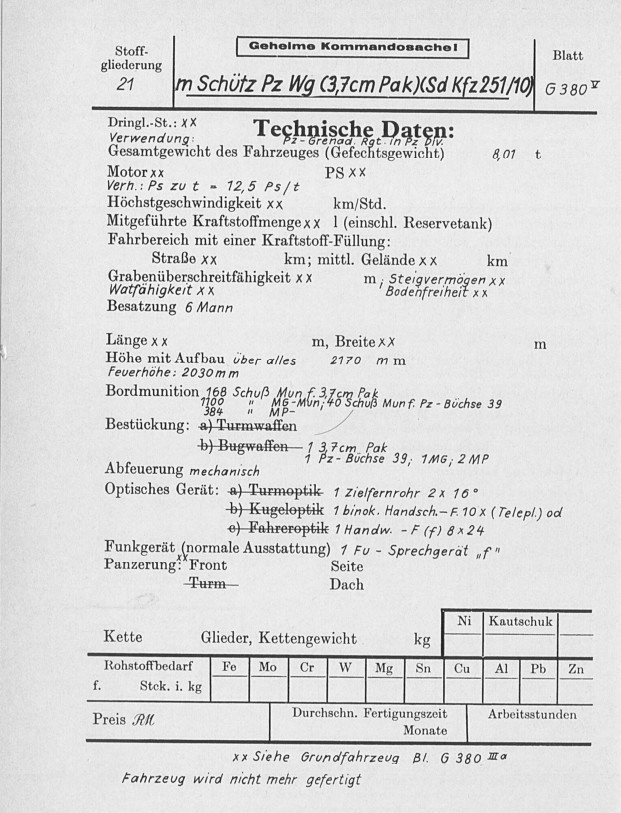

                      Согласно Panzer Tracts 15-3 (стр.36) и Technische Daten кол-во выстрелов составляло 168 шт. (в игре было 175).
                      Click image for larger version  Name:	251-10 td.jpg Views:	0 Size:	295.2 KB ID:	7451

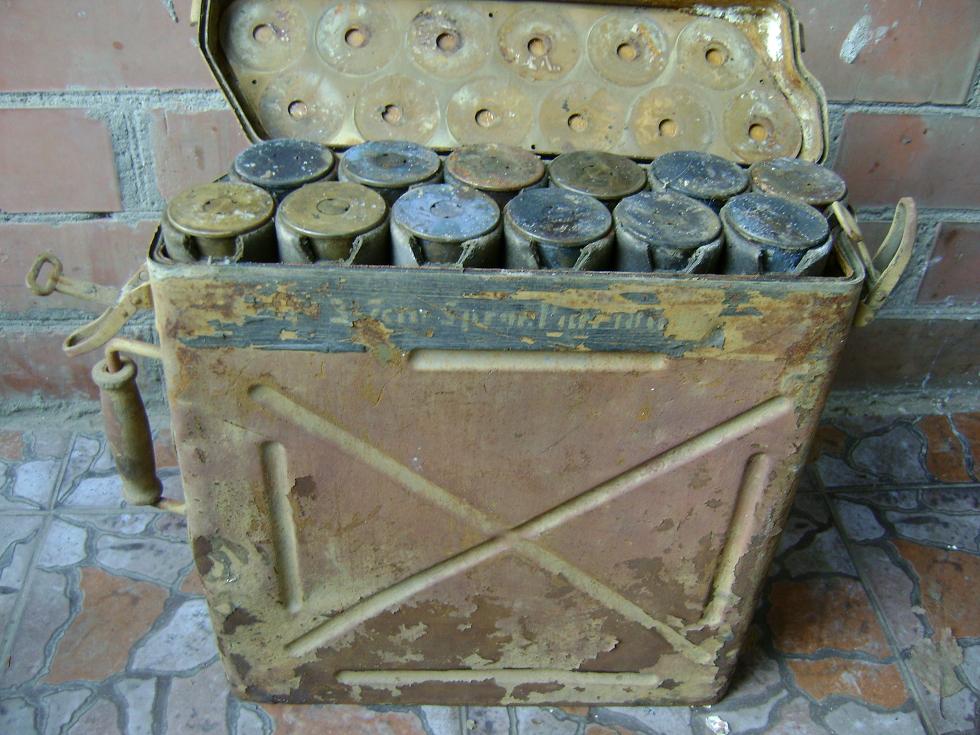

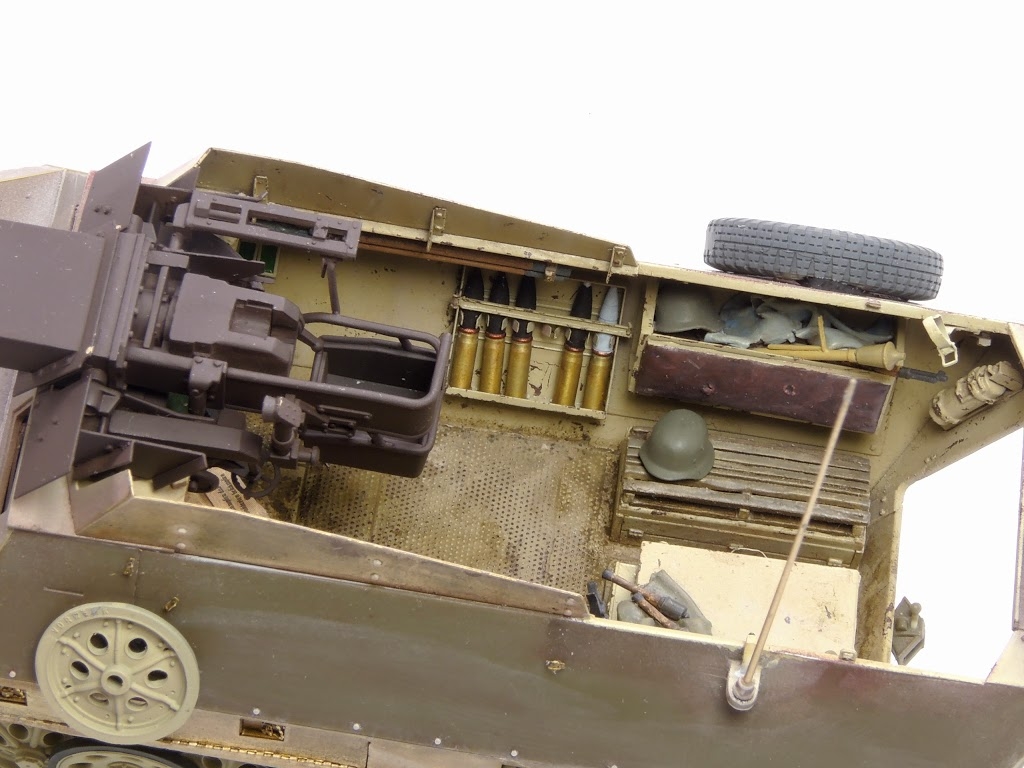

                      Укупорка снарядов к 37-мм пушке

                      это металлический ящик на 12 выстрелов. В соответствии с этим сделано распределение по типам снарядов
                      Code:
                       //боекомплект 168
                      shells()
                      {
                      //имя снаряда, количество
                      PZGR_37,    60, 0, 0;
                      PZGR40_37,  24, 0, 0;
                      SPRGR34_37, 84, 0, 1;
                      // STIELGR41,   0, 0, 2;
                      Из б/к был исключён патрон STIELGR41. Это выстрел с надкалиберной миной кумулятивного действия Stielgranate 41

                      Из названия боеприпаса думаю понятно, что заряжание им производилось со стороны дульного среза.

                      но если для обычной пушки это не представляло особых проблем, то в случае БТРа этот процесс был весьма нетривиален. Кроме того, невысокая (а если говорить откровенно – довольно паршивая) баллистика не способствует эффективному применению этих снарядов, хотя бронепробиваемость у них до 180 мм.
                      По наставлениям ствол перед заряжанием должен быть прочищен банником для удаления фрагментов выстрелов от предыдущей стрельбы. Далее один номер расчёта ползёт\бежит к дульному срезу ствола, и надевает снаряд до лёгкого звонкого удара (я так понимаю, о сам срез). После возвращается назад, и только после этого можно вставлять боевой заряд в камору и наводить орудие. При выстреле необходимо обязательно находиться всему расчёту в укрытии или за щитом орудия, т.к. можно получить травму вышибными газами.

                      При стрельбе на дальность 50, 100, 150, 200 и 250 метров использовали систему меток по цели, стрельба прямой наводкой. При использовании штатного прицела и поправочных таблиц кое-каких результатов можно было добиться на дальности до 700 метров.

                      Бронированные движущиеся цели рекомендовано поражать на расстоянии до 130 метров. При этом заявлялось, что мощности боеприпаса хватает на пробитие брони любых танков со всех проекций.

                      При исключительных необходимостях возможна стрельба по неподвижным бронеобъектам не далее, чем за 250 метров.
                      700 метров - предельная дальность для стрельбы по фортификационным сооружениям и легкой силе противника (надо заметить, что два кило не самой плохой взрывчатки, относительно толстый стальной корпус и мощный фост дают неплохой осколочный эффект, в купе с мгновенным взрывателем).

                      http://эхо-войны.рф/publ/ammo/stielgr_41/3-1-0-184
                      > архив пока не обновлён <
                      Last edited by Amigo; 02-12-20, 21:24.
                      ✩ Steel Panzer Mod 2.3 ✩
