  • #46

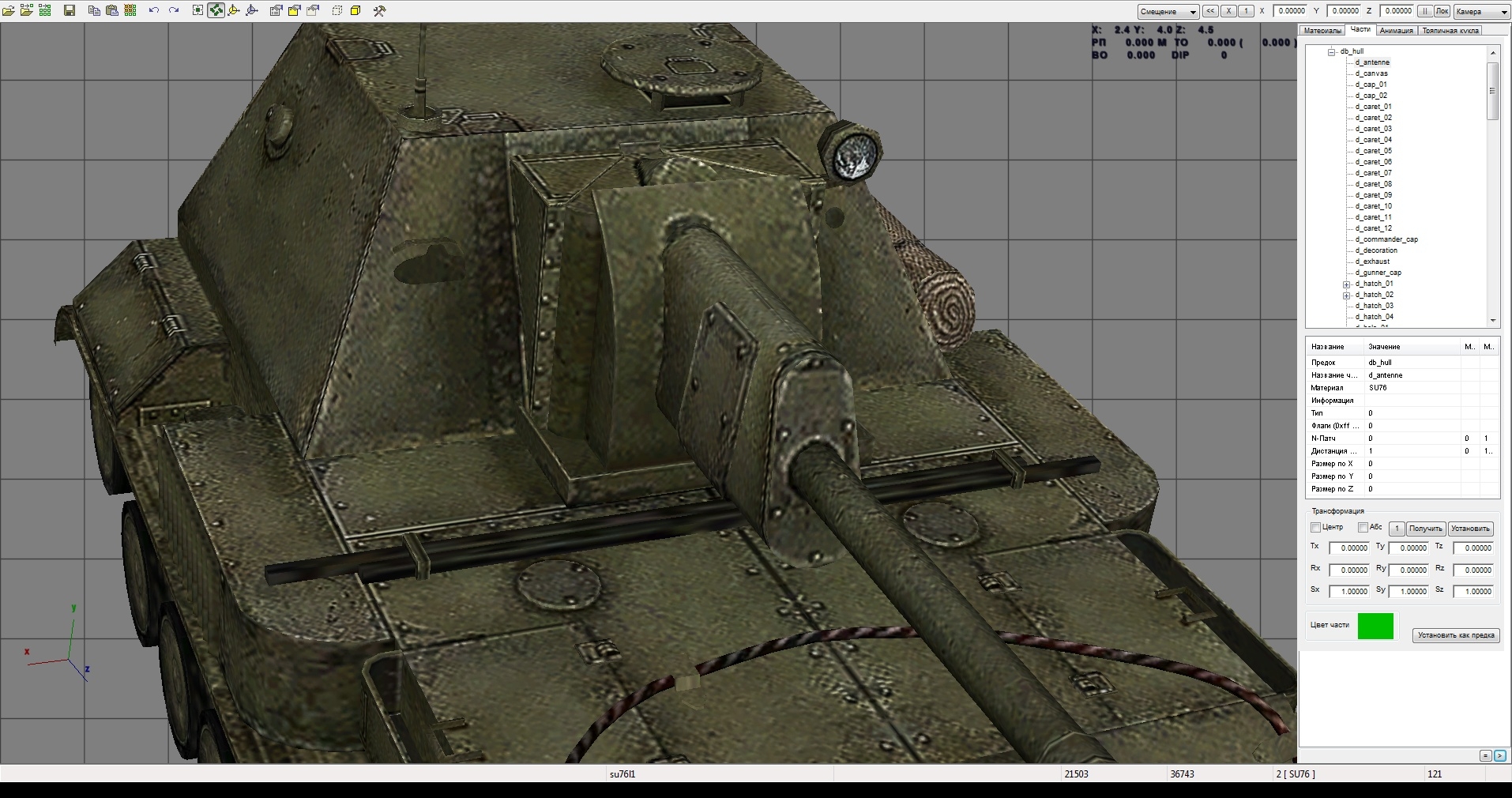

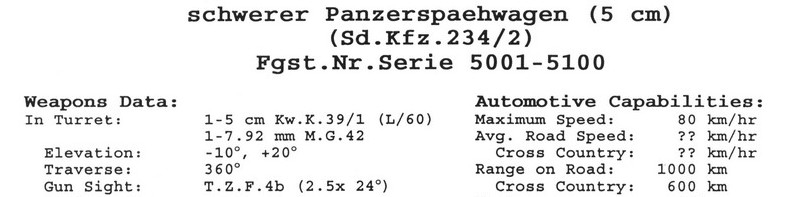

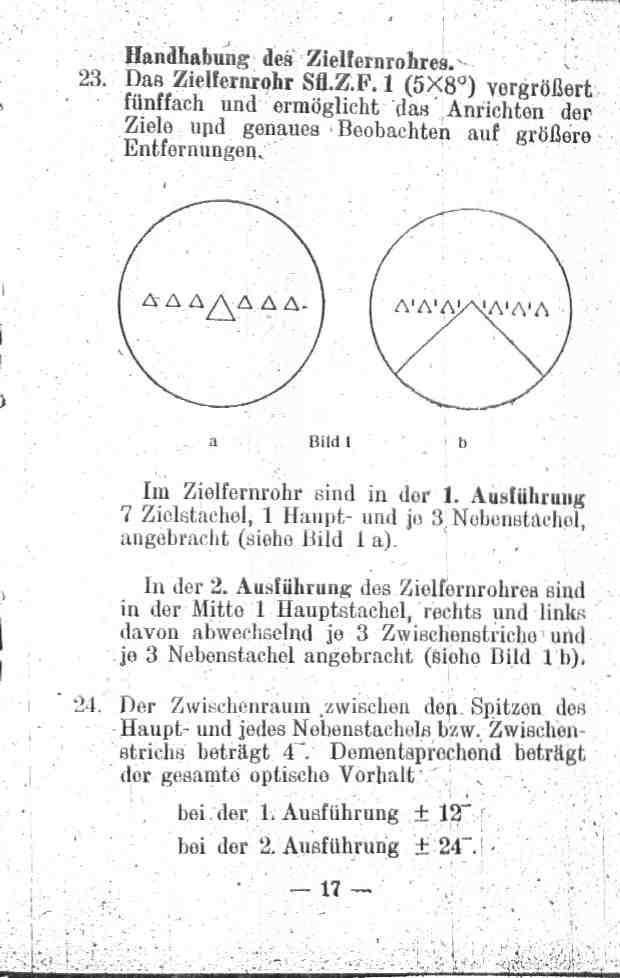

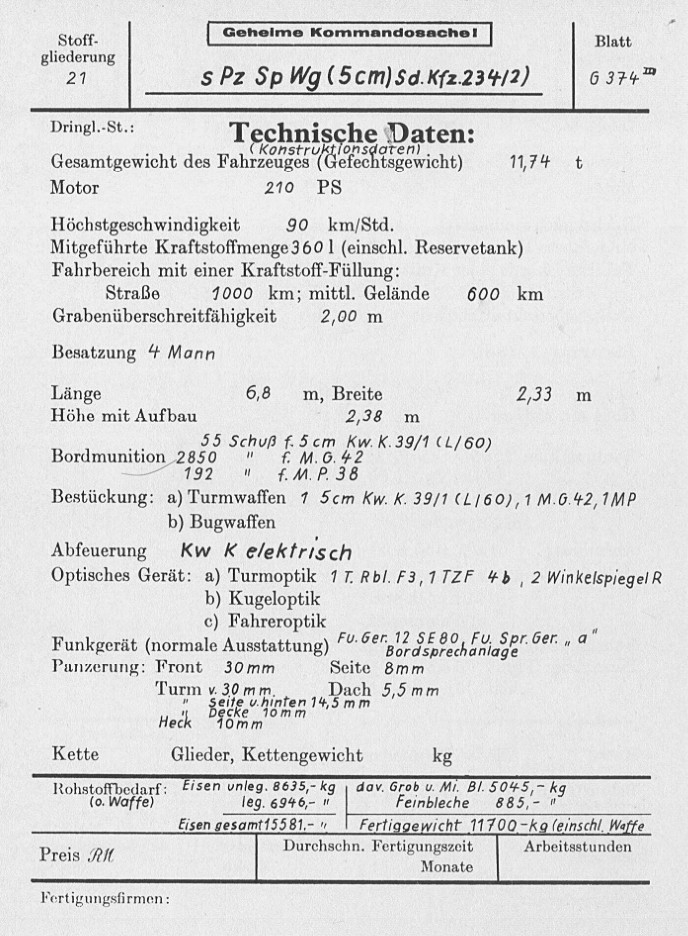

    Озадачил тут меня ЮП, вернее немецкие музейщики из Кобленца с прицелом TZF 6. С чего они взяли, что этот прицел ставился на "Пуму"
    Насчёт 20-мм КвК 30/38 вопросов нет, тут всё верно, но каким боком тут КвК 39/1? Перепроверил свои источники – везде для Sdkfz.234/2 указан TZF 4b

    Click image for larger version  Name:	234-2 sight.jpg Views:	0 Size:	382.7 KB ID:	7930Click image for larger version  Name:	234-2 sight2.jpg Views:	0 Size:	81.4 KB ID:	7931

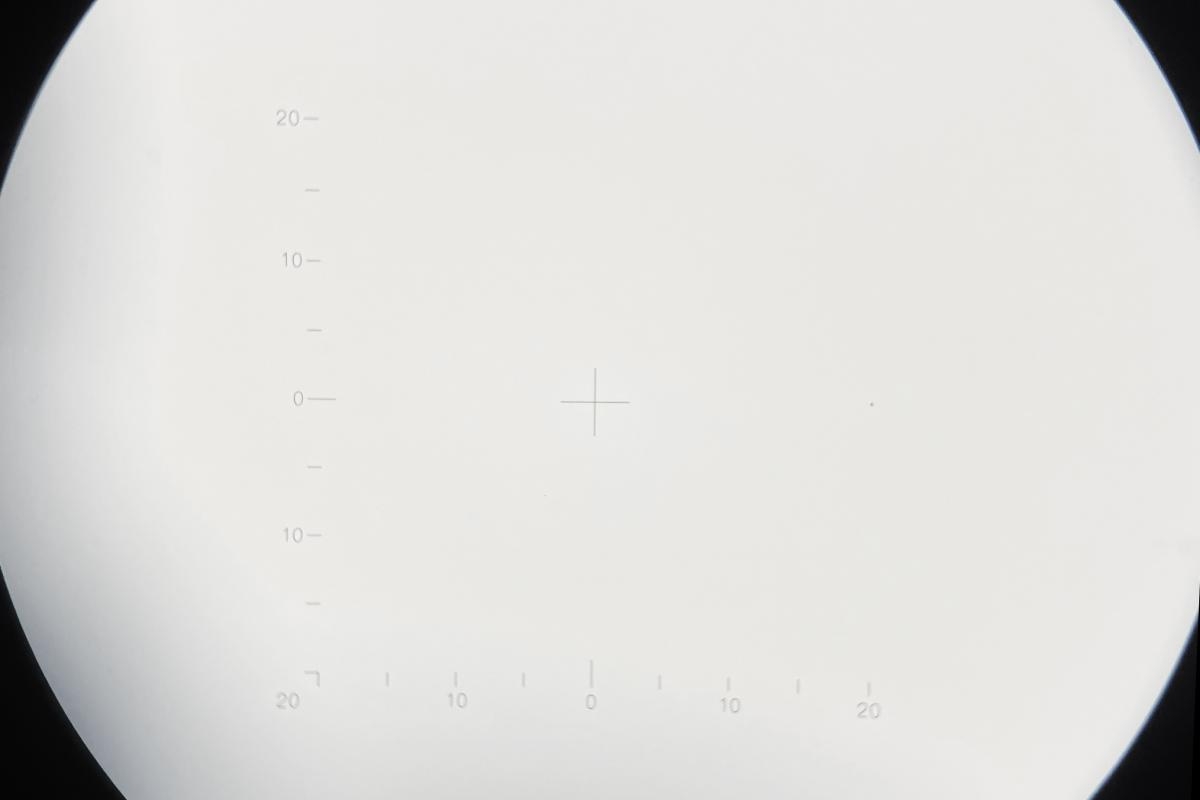

    Зато теперь хоть понятно как выглядел сам прицел, жаль что фото сетки отсутствует. И остался ещё вопрос касательно оптических характеристик. На музейной табличке указаны значения 2.4х22°, в Панцер Трактс №13 2.5х24°, для игры кратность прописана 2.5, так пока и останется. По некоторым данным для КвК 30 могли поставляться прицелы TZF 6 2.4x22°, а для КвК 38 прицелы TZF 6/38 2.5x24°, поэтому вполне возможно, что никакой ошибки здесь нет.
    Last edited by Amigo; 15-12-20, 13:15.
    ✩ Steel Panzer Mod 2.3 ✩

    Comment


    • #47
      StuG III

      САУ "Штуг" представлена следующими модификациями:
      • Ausf. C/D с 7,5cm StuK L/24 (короткоствольная пушка). Есть как немецкий вариант, так и трофейный за РККА.
      • Ausf. F early с 7,5cm StuK 40 L/43 (длинноствольная пушка с однокамерным "грушевидным" дульным тормозом)
      • Ausf. F late с 7,5cm StuK 40 L/43 (длинноствольная пушка с двухкамерным дульным тормозом)
      • Ausf. G в трёх вариантах: со сварной маской пушки; с литой маской (Saukopfblende "свиное рыло"); и с литой маской и циммеритом. Вооружение 7,5cm StuK 40 L/48 (длина ствола была увеличена до 48 калибров)

      Во всех этих САУ устанавливался прицел типа Sfl.ZF (Selbstfahrlafetten-Zielfernrohr). Как я уже отмечал такой прицел являлся стандартным для немецкой штурмовой самоходной артиллерии. Он имел увеличение с полем зрения (на "Штугах" ausf.A и B 4x10°). Прицел выпускался в нескольких вариантах исполнения для установки на разную технику. Отличия заключались главным образом в длине корпуса объектива, прицельной сетке и способе крепления прицела. Далее под спойлером, так как много фото.

      SPOILER

      Click image for larger version  Name:	hetzer.jpg Views:	0 Size:	664.4 KB ID:	11526
      установка прицела в САУ Hetzer

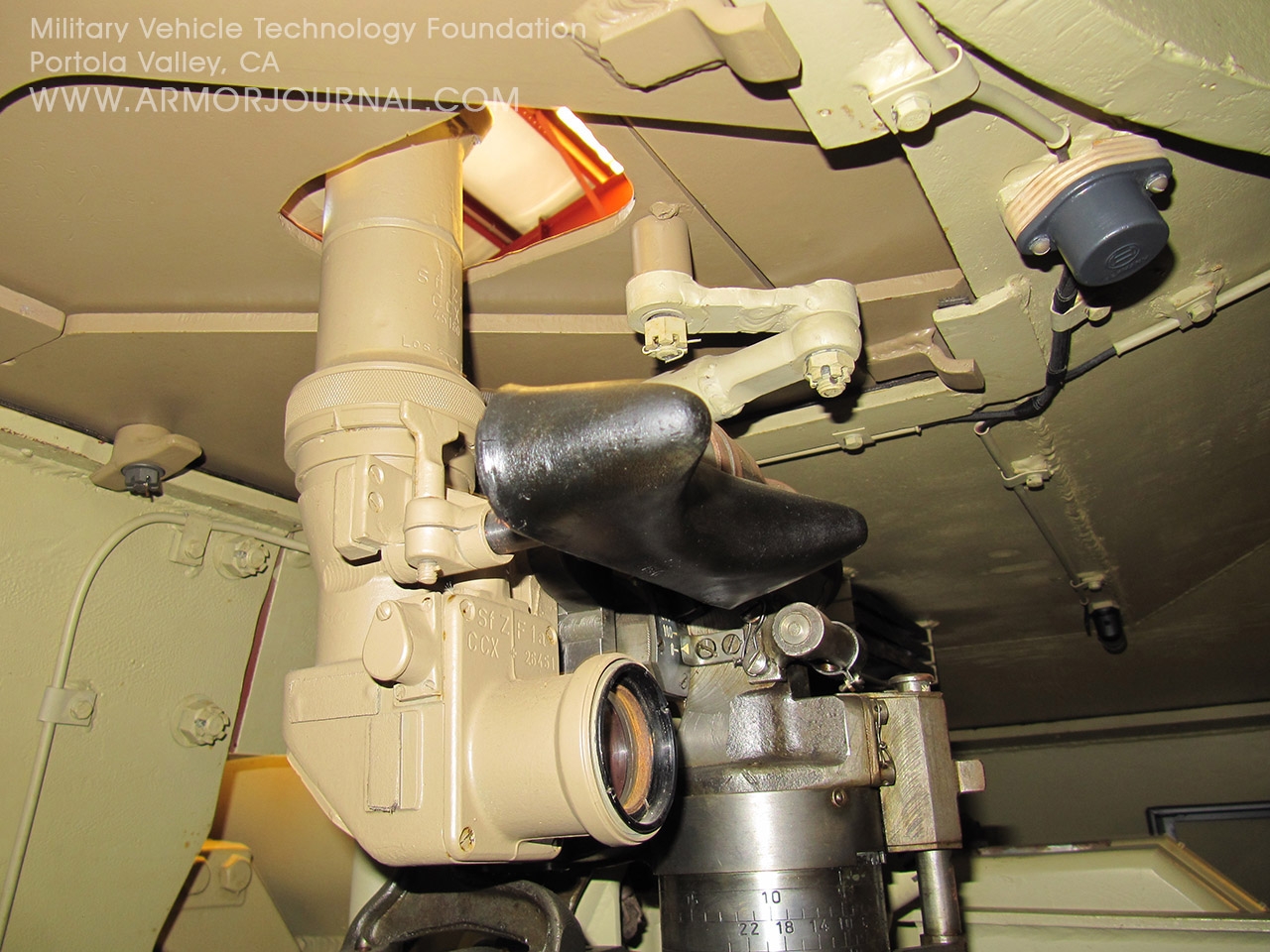

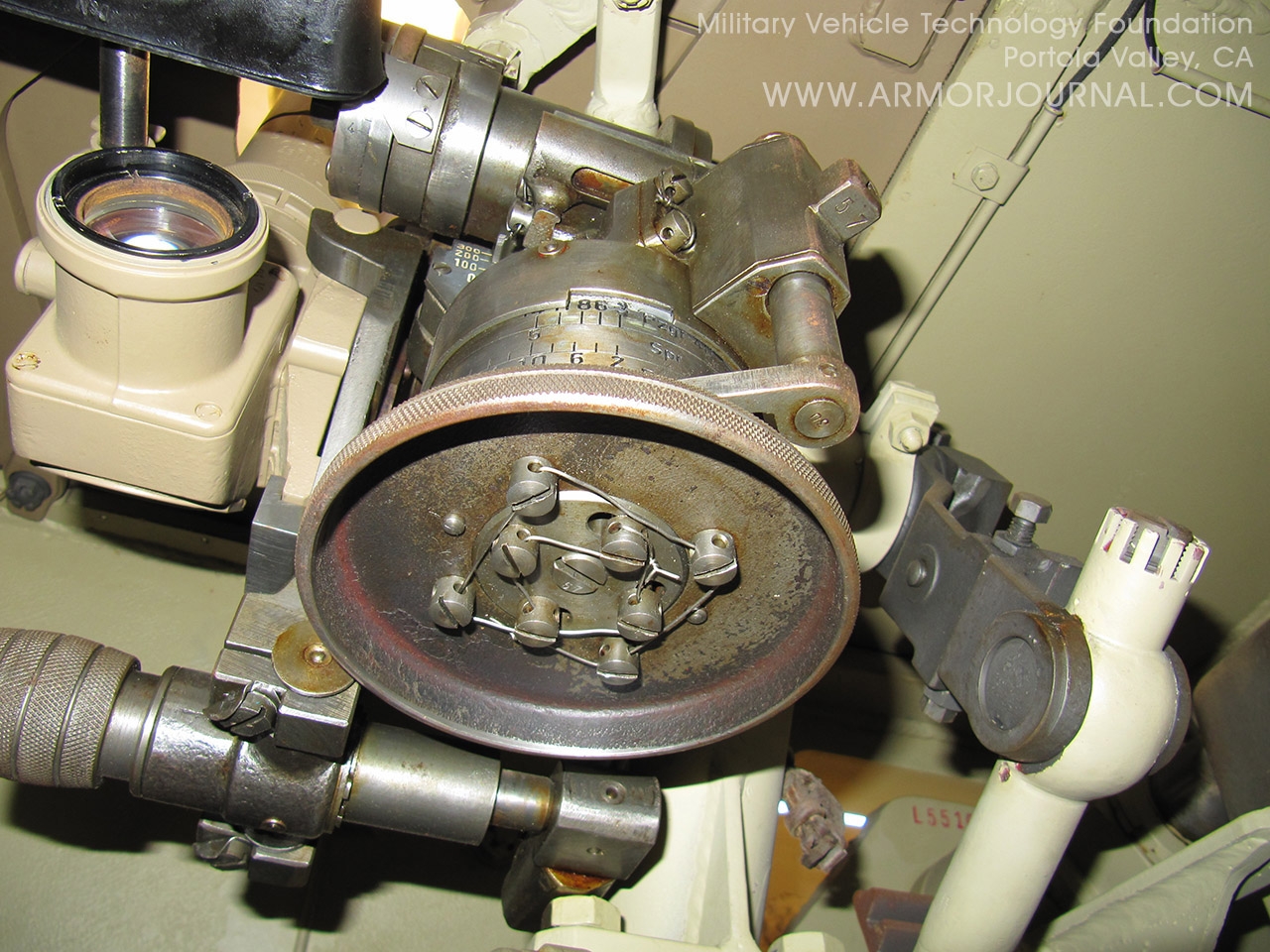

      Click image for larger version  Name:	HPIM0448_stug.jpg Views:	0 Size:	202.9 KB ID:	11527
      установка прицела в САУ StuG

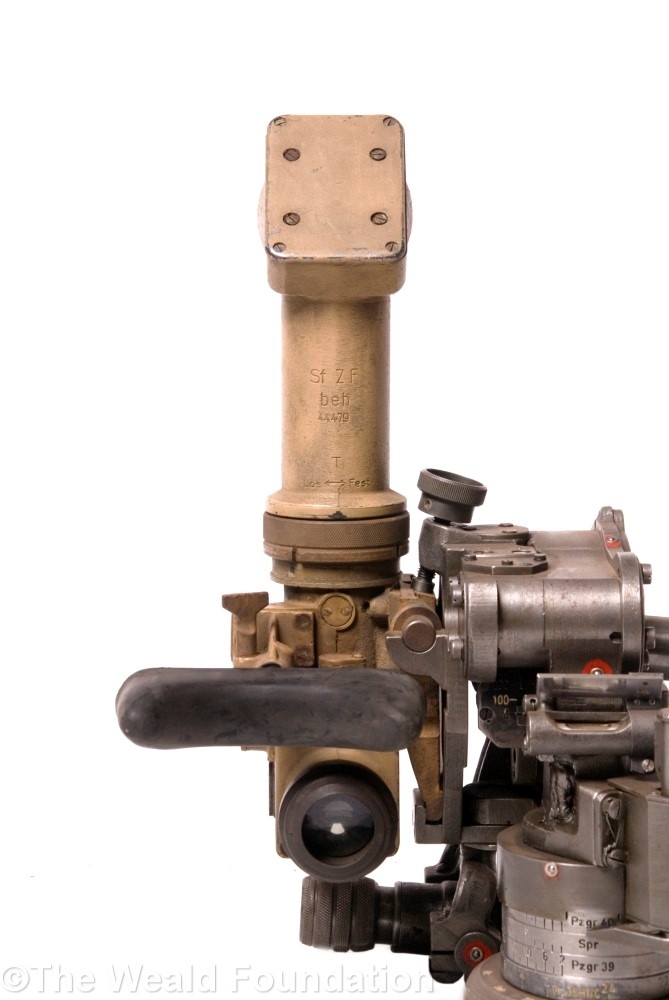

      Вообще, то, что идёт под обозначением Sfl.ZF, является лишь оптической частью, которая монтировалась к собственно корпусу прицела Zieleinrichung 37. Корпус являл собой механический узел, связанный системой тяг с пушкой. Частью этого узла был барабанный механизм с нанесёнными шкалами дальности под разные типы снарядов. То есть конструктивно Sfl.ZF повторял артиллерийскую панораму Герца. Когда очередь дойдёт до СУ-76, там будут подробные чертежи с фото ,как это всё устроено.

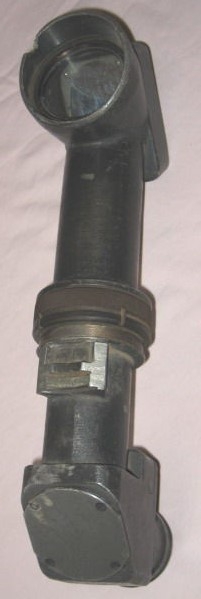

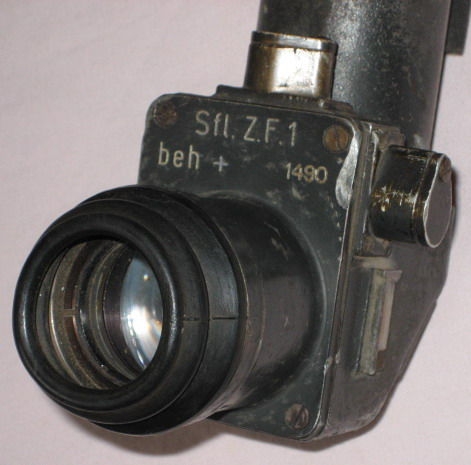

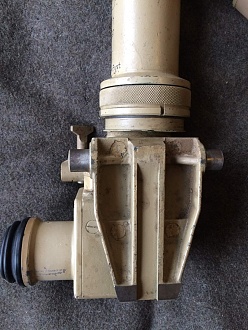

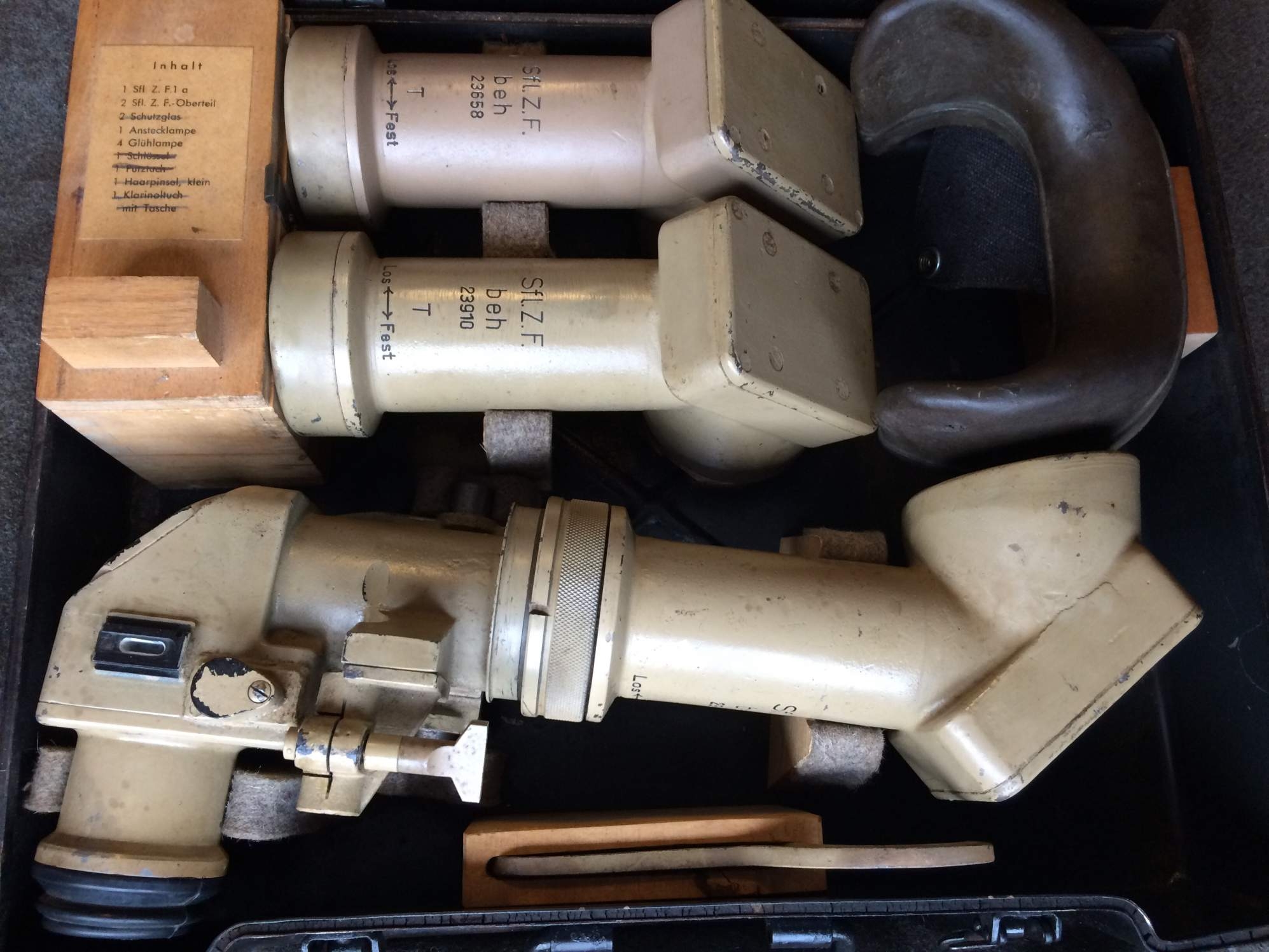

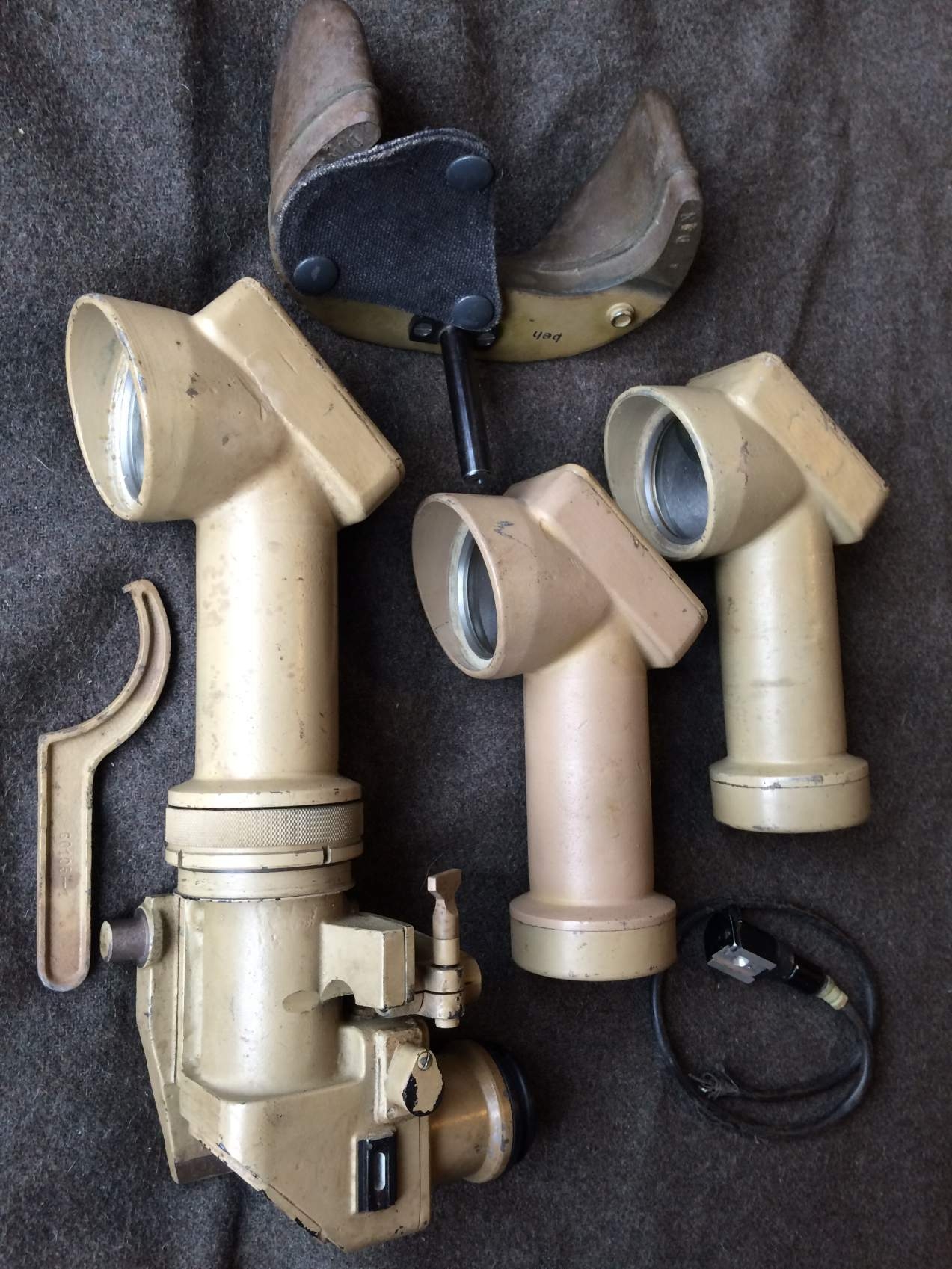

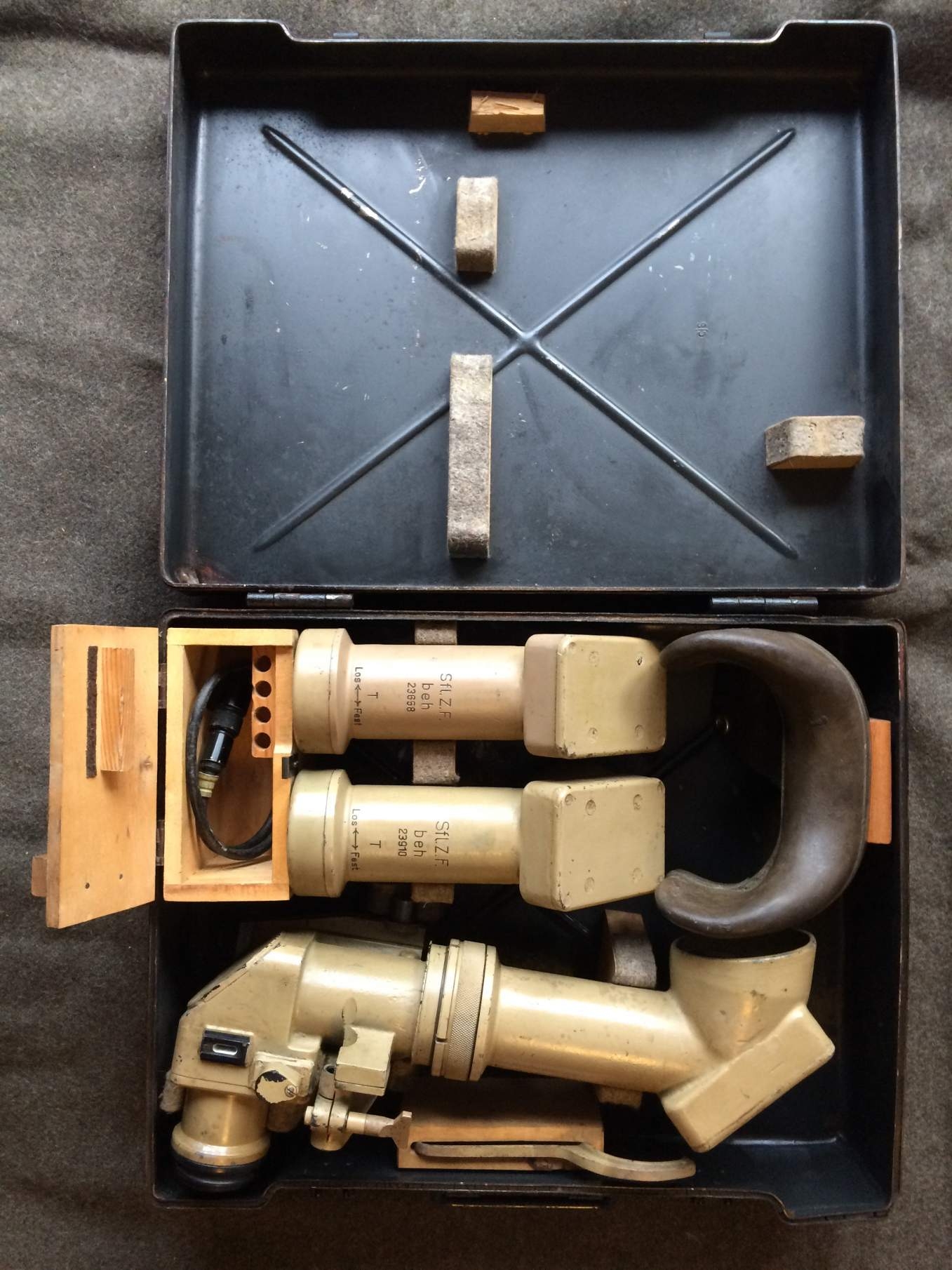

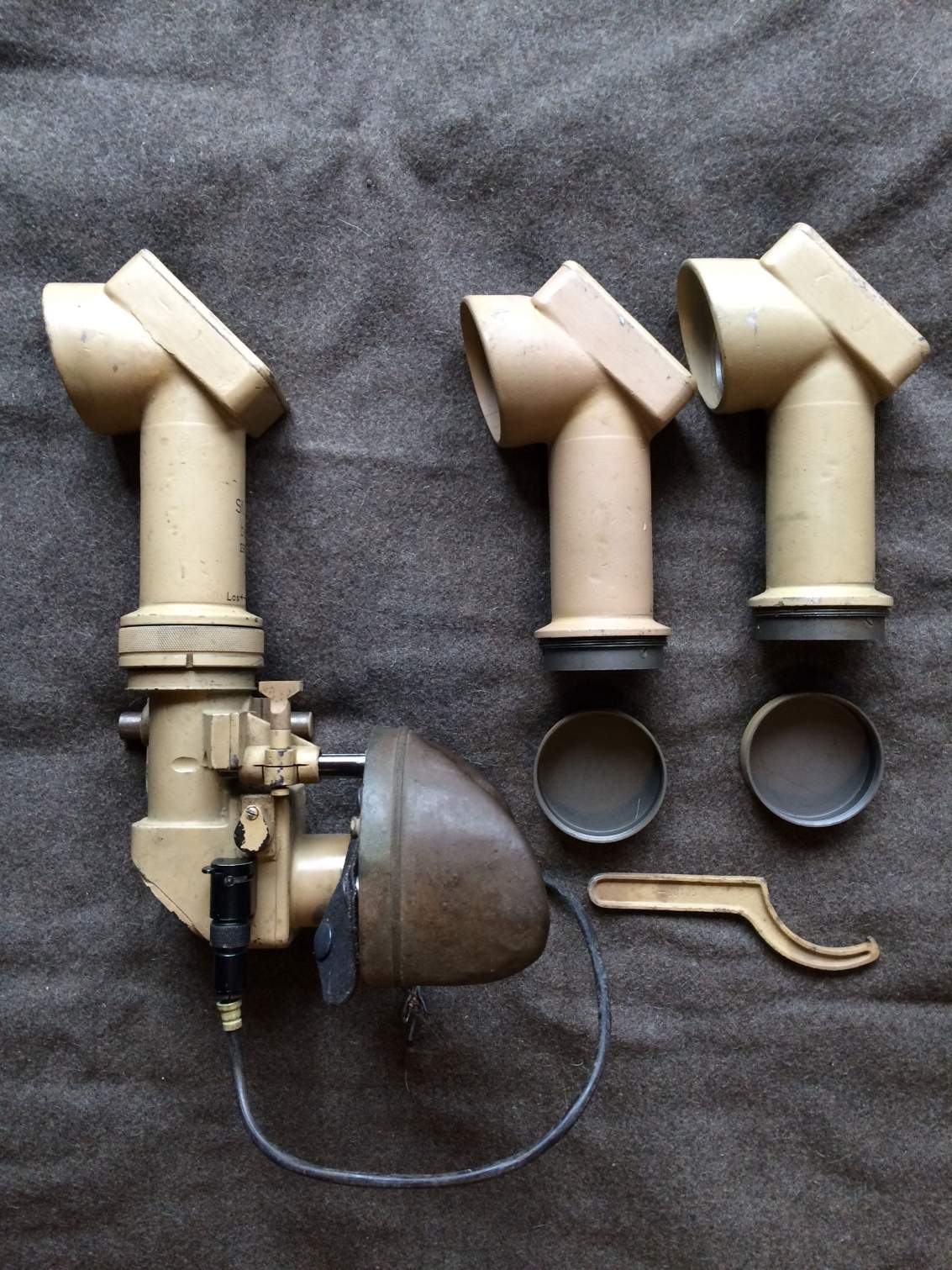

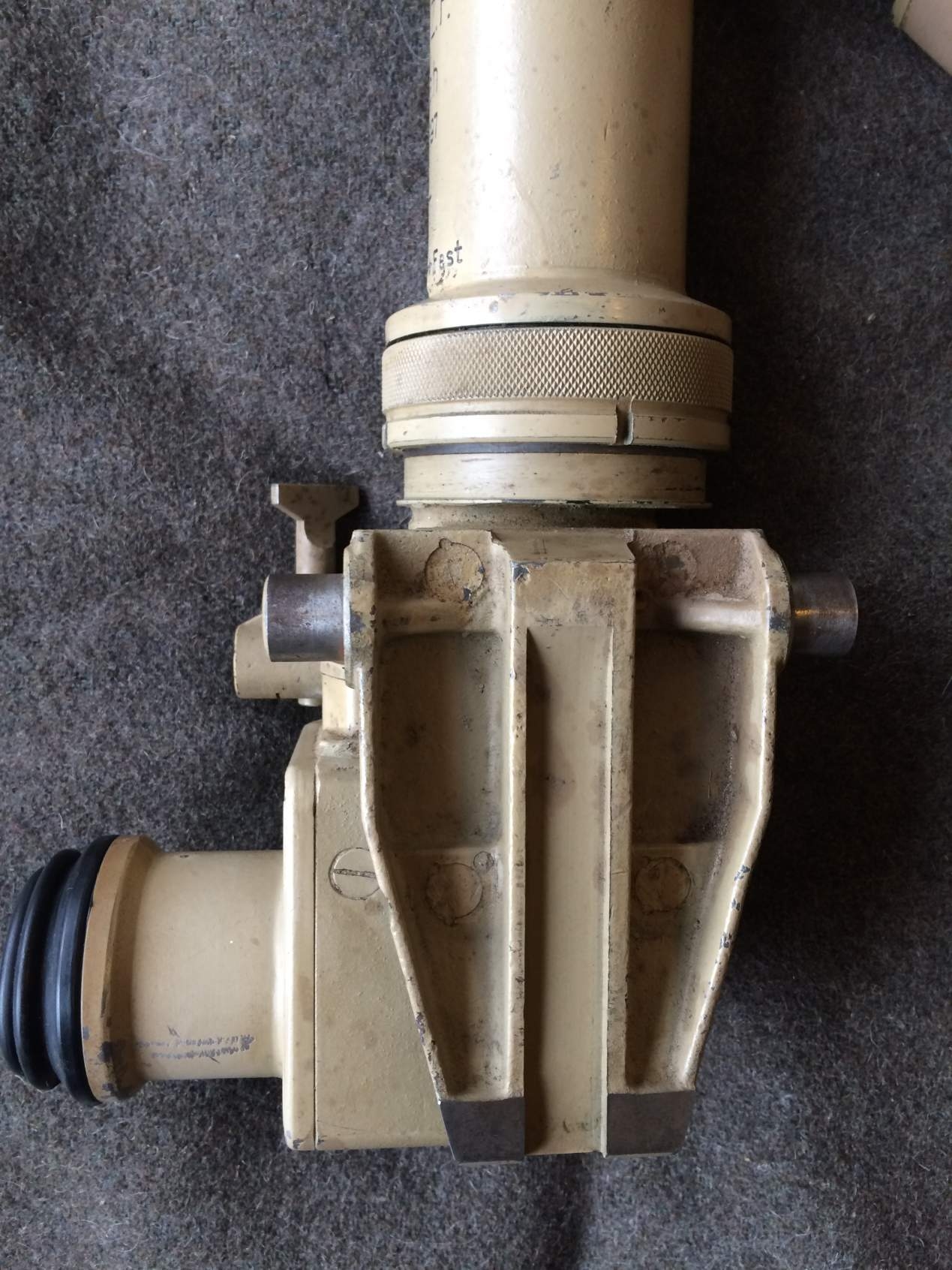

      Прицел Sfl.ZFсостоял из двух частей, которые соединялись между собой гайкой. Перевозился прицел в металлическом контейнере, в комплекте к нему шли также две запасные объективные части, налобник, лампа подсветки и радиусный ключ для контргайки. Если в бою повреждался объектив, то заменить его можно было, не выходя из машины.

      Click image for larger version  Name:	FullSizeRender.jpg Views:	0 Size:	789.7 KB ID:	11537Click image for larger version  Name:	FullSizeRender1.jpg Views:	0 Size:	785.7 KB ID:	11538Click image for larger version  Name:	FullSizeRender3.jpg Views:	0 Size:	736.8 KB ID:	11539Click image for larger version  Name:	IMG_6429.jpg Views:	0 Size:	768.4 KB ID:	11540

      На "Штугах" А/В окно прицела Sfl.ZF находилось в лобовом листе рубки и поэтому длина корпуса объектива была меньше, чем на следующих модификациях. Также иной был вид прицельной сетки – шесть маленьких треугольников и один большой (изображение "а" на скрине). Вид "б" появился позже и вероятно такая сетка могла использоваться как в поздних вариантах Sfl.ZF, так и в первых Sfl.ZF.1.

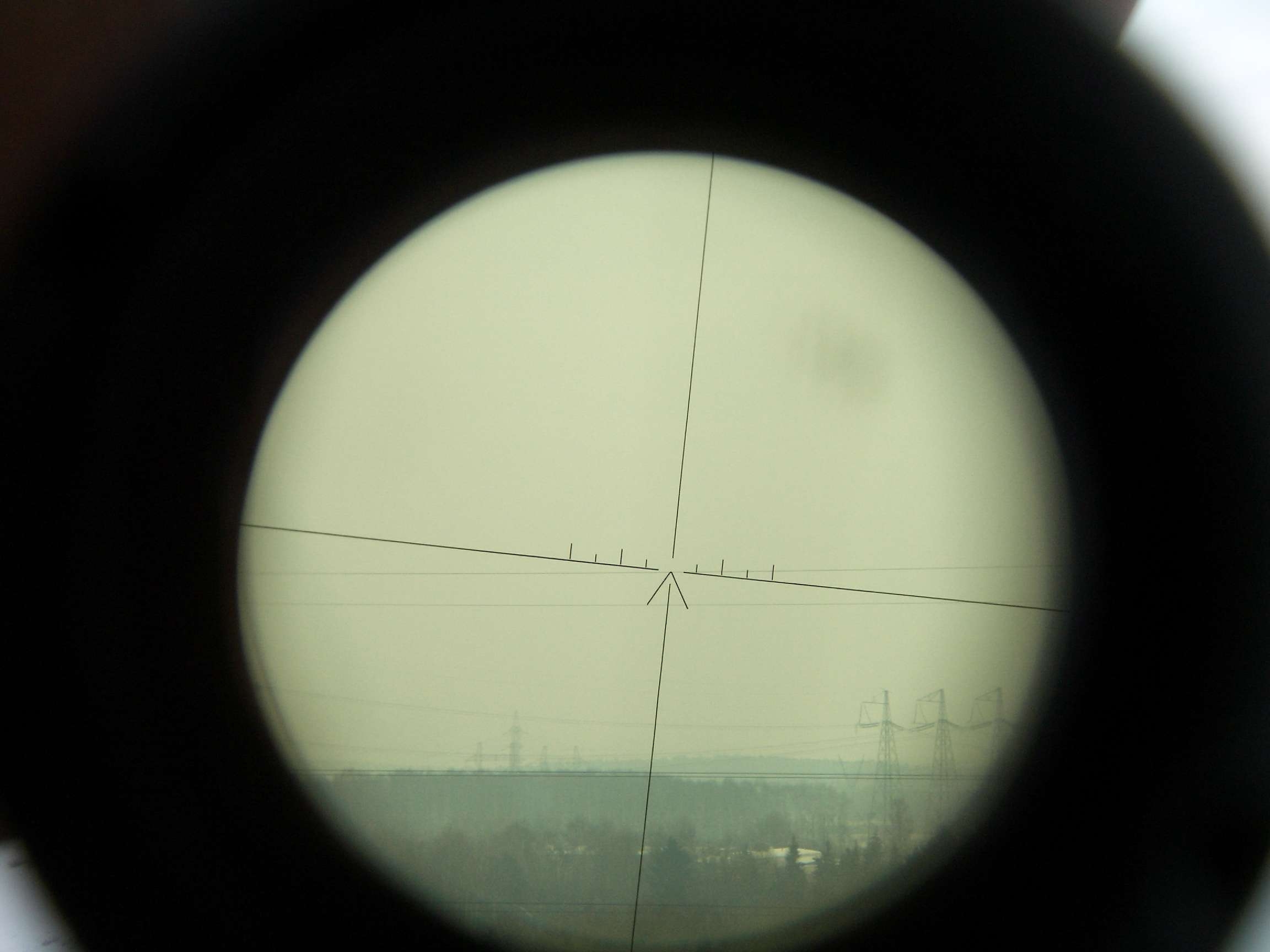

      Click image for larger version  Name:	SfiZf 1.jpg Views:	0 Size:	172.4 KB ID:	11565

      Опыт боёв показал, что такая конструкция уязвима к вражескому огню, поэтому начиная с Ausf.C, это окно ликвидировали, а прицел выставлялся в прорезь в крыше рубки. Для этого пришлось удлинить верхнюю часть прицела, изменился также способ крепления (передний "фланец" или суппорт). Сам прицел теперь стал называться Sfl.ZF.1. Прицельная сетка была модифицирована и в таком варианте просуществовала до конца войны, немного отличаясь изображением маленьких треугольников – с прорезью или без.

      Click image for larger version  Name:	image_1280620.jpg Views:	0 Size:	304.3 KB ID:	11543Click image for larger version  Name:	Opera Снимок_2021-03-18_184004_fjm44.com.png Views:	0 Size:	1.04 MB ID:	11544 Click image for larger version  Name:	image_1274728.jpg Views:	0 Size:	64.5 KB ID:	11558Click image for larger version  Name:	image_1274731.jpg Views:	0 Size:	95.0 KB ID:	11559Click image for larger version  Name:	image_1280622.jpg Views:	0 Size:	47.0 KB ID:	11570

      Модификация Ausf.F получила новую пушку, в связи с этим изменилось крепление оптической части прицела к корпусу, появился боковой кронштейн. Прицел теперь обозначался Sfl.ZF.1a. Сетка такая же как на предыдущей версии. На Ausf.G всё то же самое.

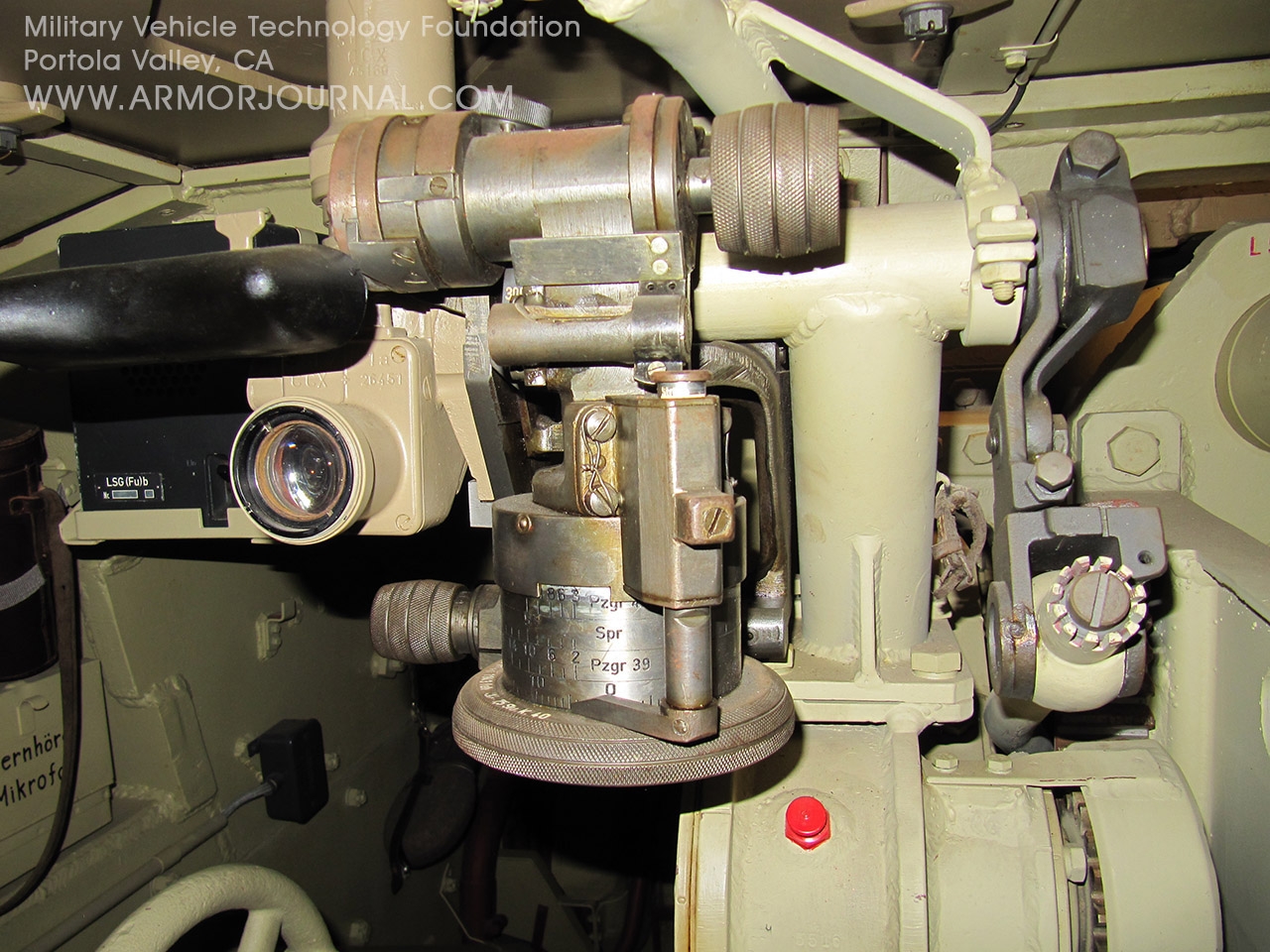

      Click image for larger version  Name:	StuG-III-Gunsight.jpg Views:	0 Size:	183.8 KB ID:	11556Click image for larger version  Name:	IMG_6426.jpg Views:	0 Size:	751.8 KB ID:	11557Click image for larger version  Name:	IMG_7783.jpg Views:	0 Size:	773.9 KB ID:	11562Click image for larger version  Name:	IMG_7785.jpg Views:	0 Size:	703.1 KB ID:	11563Click image for larger version  Name:	IMG_7786.jpg Views:	0 Size:	792.7 KB ID:	11564


      Теперь, собственно, о том, что имеем в СЯ и какие исправления были сделаны. В основном в целях упорядочивания изменены названия прицелов, убраны дубли и неактивные записи, ну и так, по мелочи кой-чего

      Stug III C/D

      - б/к 44 снаряда (было 90 )
      - УГН должен быть по 12° в каждую сторону, но если прописать это значение, то маска пушки наползает на рубку при максимальном отклонении, поэтому оставил как и было по 8°.

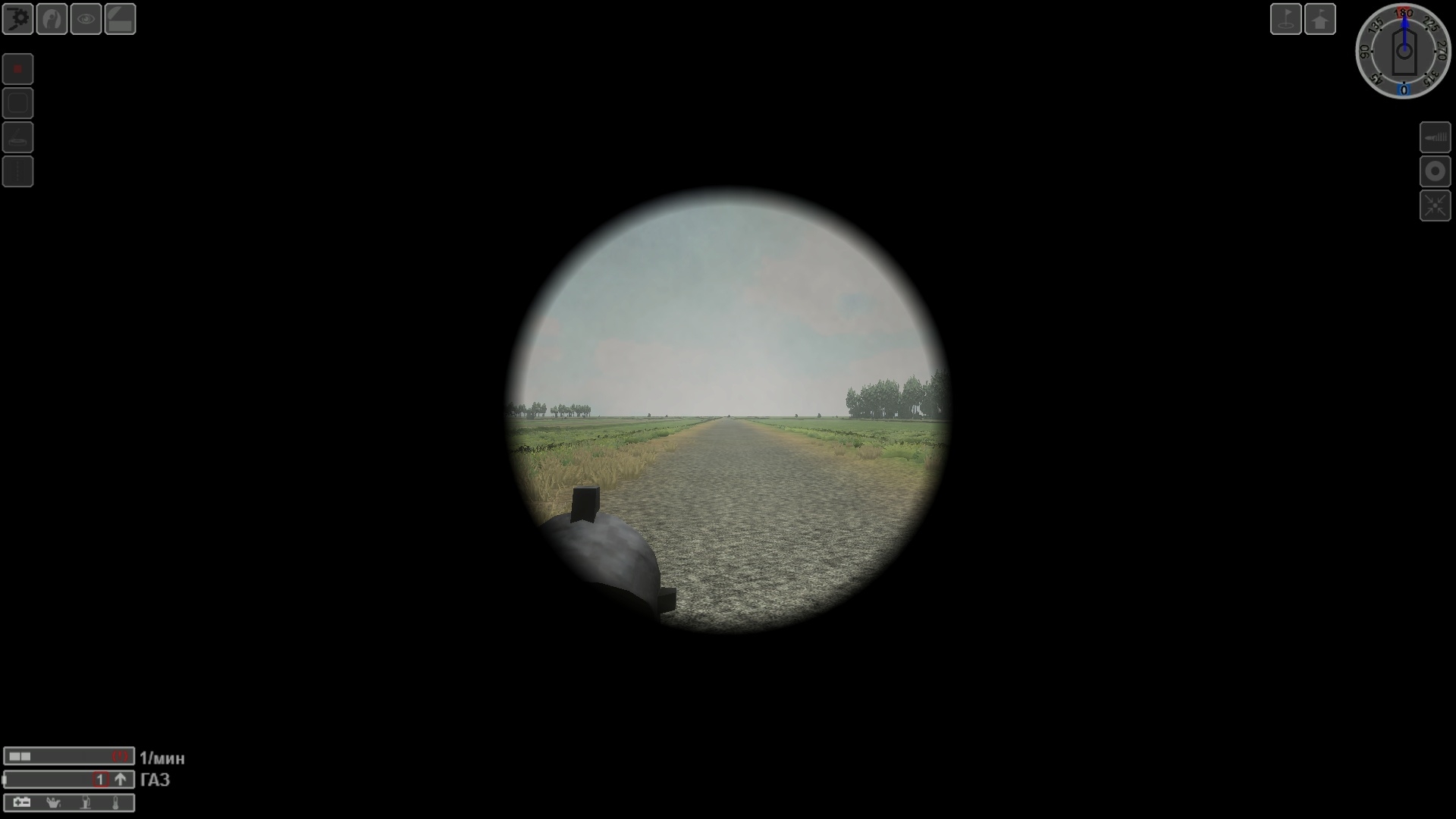

      - мехвод получил "новый" наблюдательный прибор – бинокулярный перископ KFF. По сути это тот же "pz4_sight_hole", переименованный в kff2_drv с круглым полем зрения вместо прямоугольного. Также этот "бино" добавлен на Пц-3 и Пц-4.
      Click image for larger version  Name:	shot_2021_03_24_18_12_14_0000.jpg Views:	0 Size:	202.2 KB ID:	11571

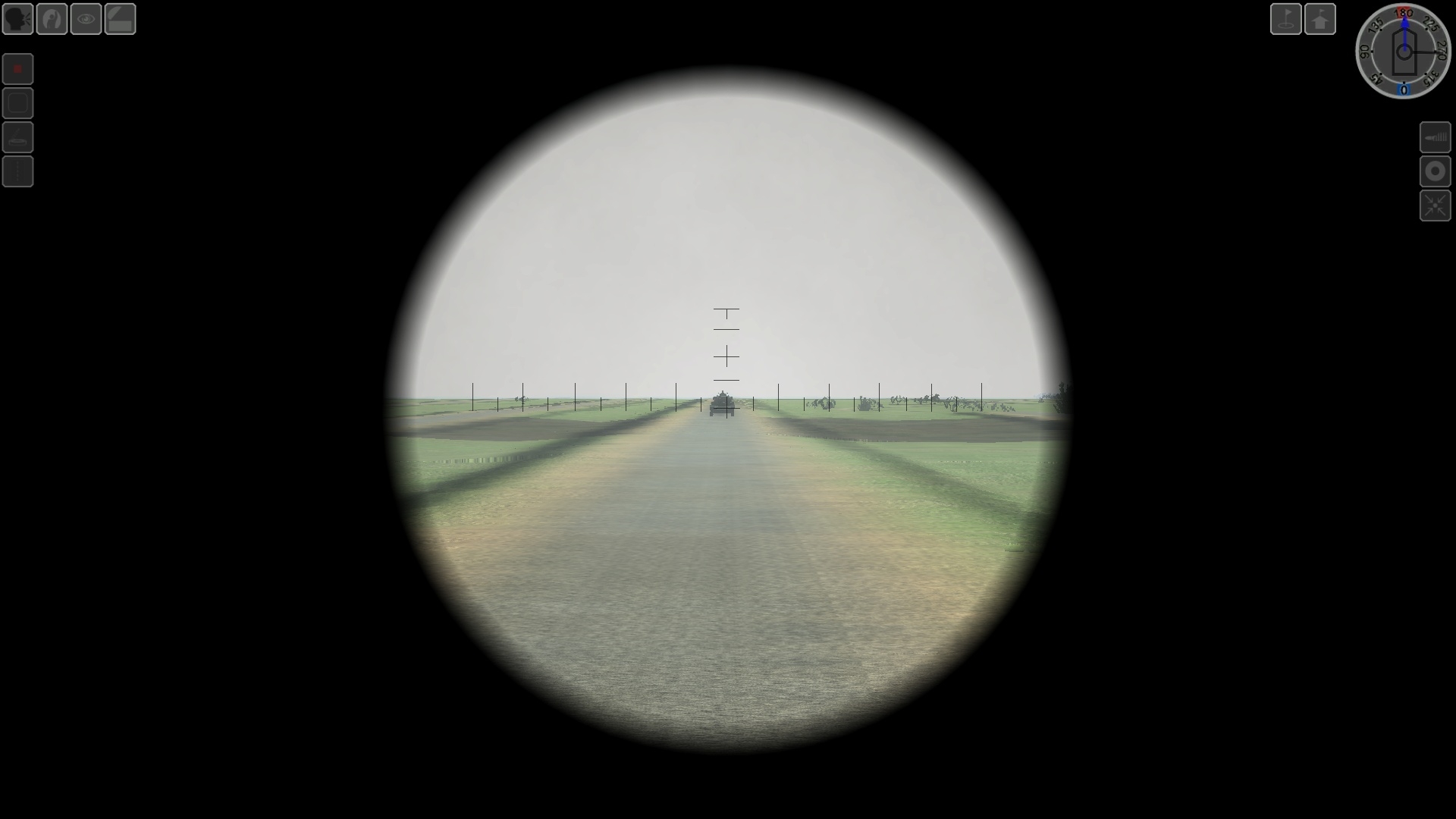

      - командир вместо смотровой щели получил стереотрубу. Это панорама с броневика "Пума" sdkfz234_wzf. Таким образом командир может осматриваться в секторе 130°. Правда пришлось подкорректировать файл "stug3.go", так как панорама жила своей жизнью и начинала самопроизвольно вращаться в разные стороны. Кроме того обнаружил одну интересную вещь. В конфиге техники в строке прицелов есть цифры, в основном там установлено значение 0.0. Но если для вращающихся приборов прописать 0.1, то обзор получается более плавным.
      sig_commander, s_camera_commander, sdkfz234_wzf, 0.1,,; // 0.1 плавно ; 0.0 дискретно
      есть правда одна особенность, если с места командира включить, например, внешние виды, а потом снова командира, то камера движется из крайнего положения и только потом фиксируется на том виде, который был ранее. При 0 камера не "убегает". Если кому то не нравится такая реализация, исправьте значение на 0.0.
      Click image for larger version  Name:	shot_2021_03_30_11_34_19_0000.jpg Views:	0 Size:	529.6 KB ID:	11572

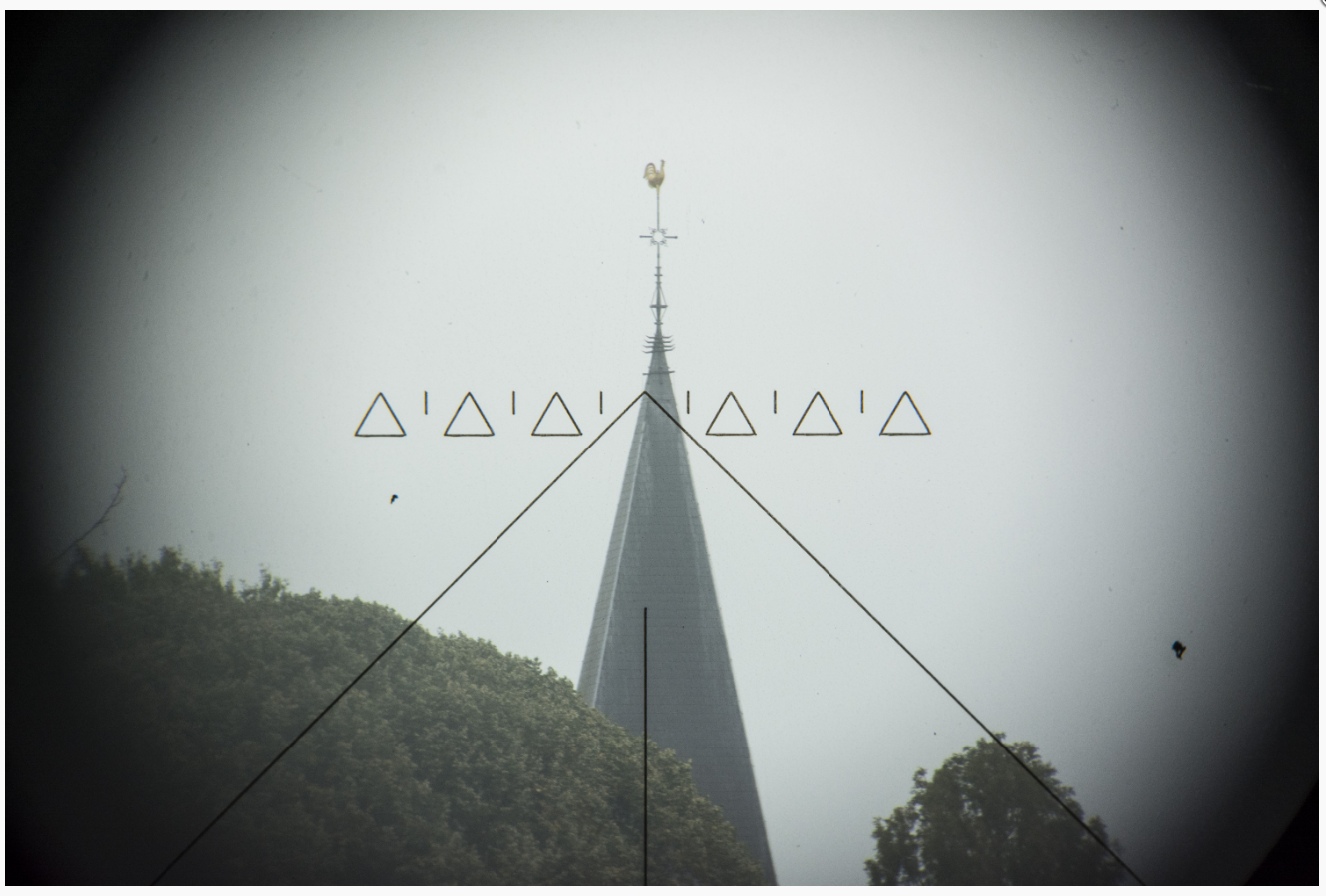

      В реальности командир вёл наблюдение посредством стереотрубы Scherenfernrohr SF.14Z. Труба имела увеличение 10х и выпускалась с двумя вариантами сеток. Так называемая "решётка", как на скрине выше, в этом случае к обозначению добавлялись буквы "Gi" (от нем. Gitter – решётка) SF.14Z.Gi. Также существовал такой вариант
      Click image for larger version  Name:	image_4920057.jpg Views:	0 Size:	48.1 KB ID:	11573Click image for larger version  Name:	image_4920059.jpg Views:	0 Size:	227.4 KB ID:	11574

      У заряжающего не было никаких наблюдательных приборов. Осматриваться он мог только высунувшись из люка. Но если в игре удалить камеру, отвечающую за смотровую щель, то при пересаживании на место заряжающего, включается камера командира. Поэтому было решено оставить как есть, т.е. заряжающий может смотреть вперёд по курсу.

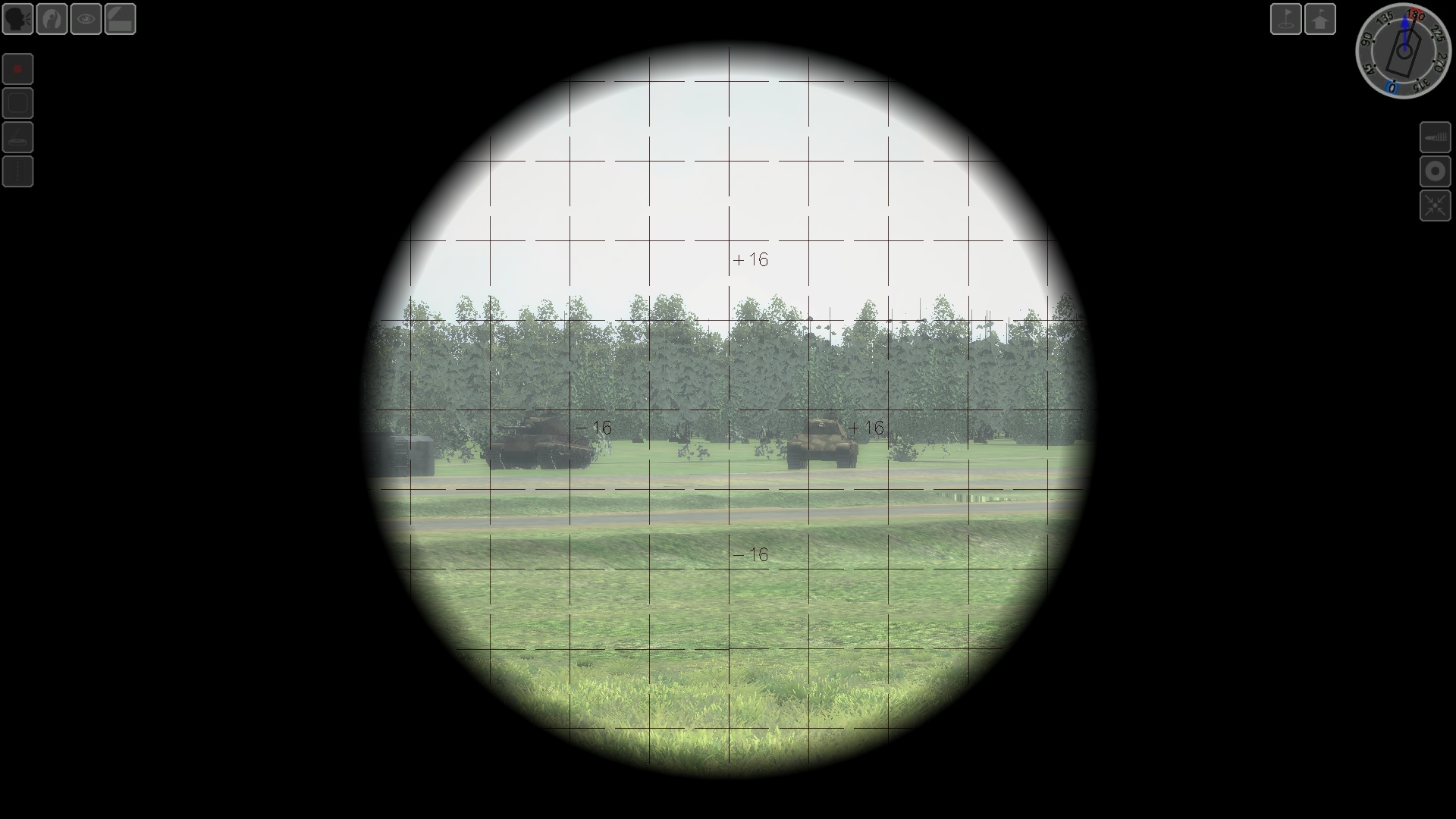

      Ну, и наконец, наводчик. Так выглядит игровой прицел
      Click image for larger version  Name:	shot_2021_03_17_20_06_35_0000.jpg Views:	0 Size:	286.1 KB ID:	11602
      Сетка правильная, установка дальности производится по барабану. Но FOV несколько больше реального значения в 8°. В игровом поле зрения равно где-то 10-11° реального прицела, хотя в конфиге и записано 8.
      Я уже разбирал этот вопрос на "запасном" . Поэтому решил сделать "правильный" прицел, с полем зрения максимально близким к настоящему прицелу. В этом мне помогли две фотографии

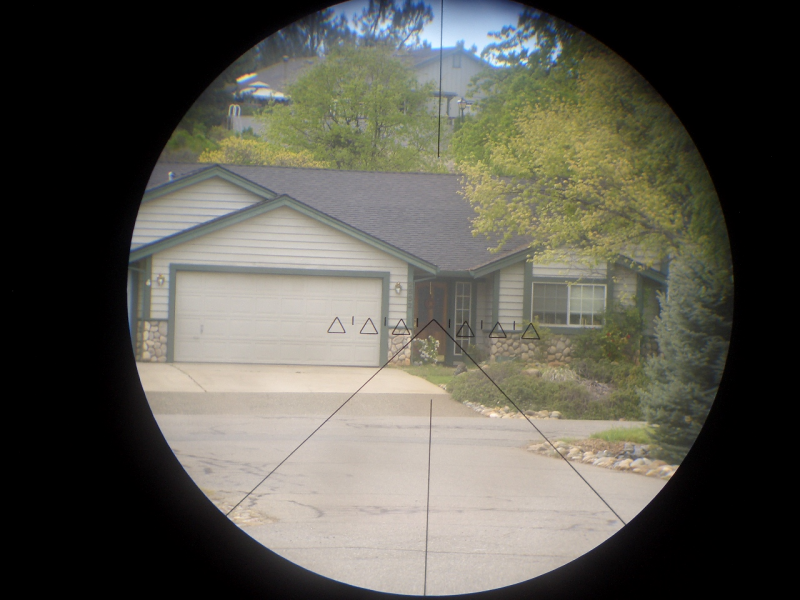

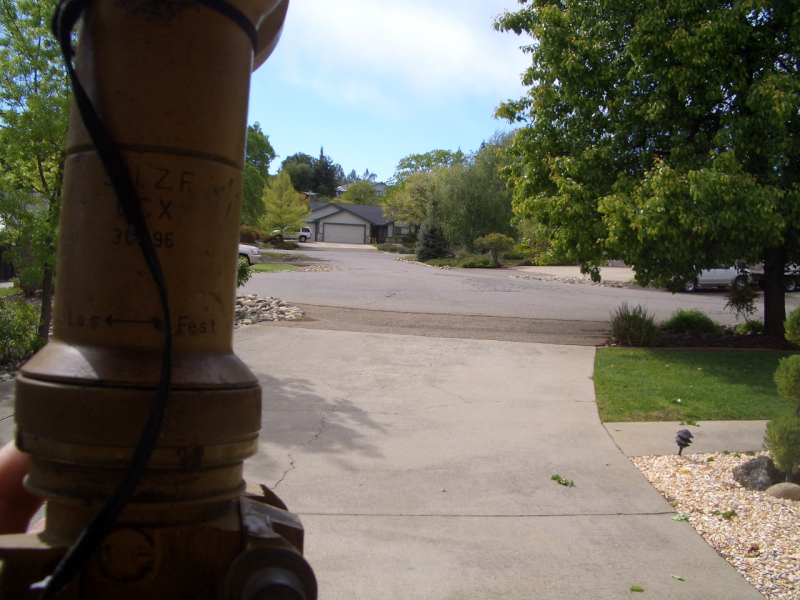

      Click image for larger version  Name:	%D0%BF%D0%B5%D1%80%D0%B8%D1%81%D0%BA%D0%BE%D0%BF.png Views:	0 Size:	819.7 KB ID:	11603Click image for larger version  Name:	%D0%BF%D0%B5%D1%80%D0%B8%D1%81%D0%BA%D0%BE%D0%BF+1.png Views:	0 Size:	567.1 KB ID:	11604
      Ценность этих фото в том, что, используя линейные размеры джипа, ворот и двери и зная линейный FOV прицела можно с достаточной точностью определить дистанцию до дома. Она составляет 200 м, максимум 220-230. Ориентируясь на эту картинку, я и получил новый прицел, прописав значение fov в конфиге равным 6.2.
      sflzf_alt,sflzfa,,,,cross,2,6.2,5,5,2,0,0,1,true,...

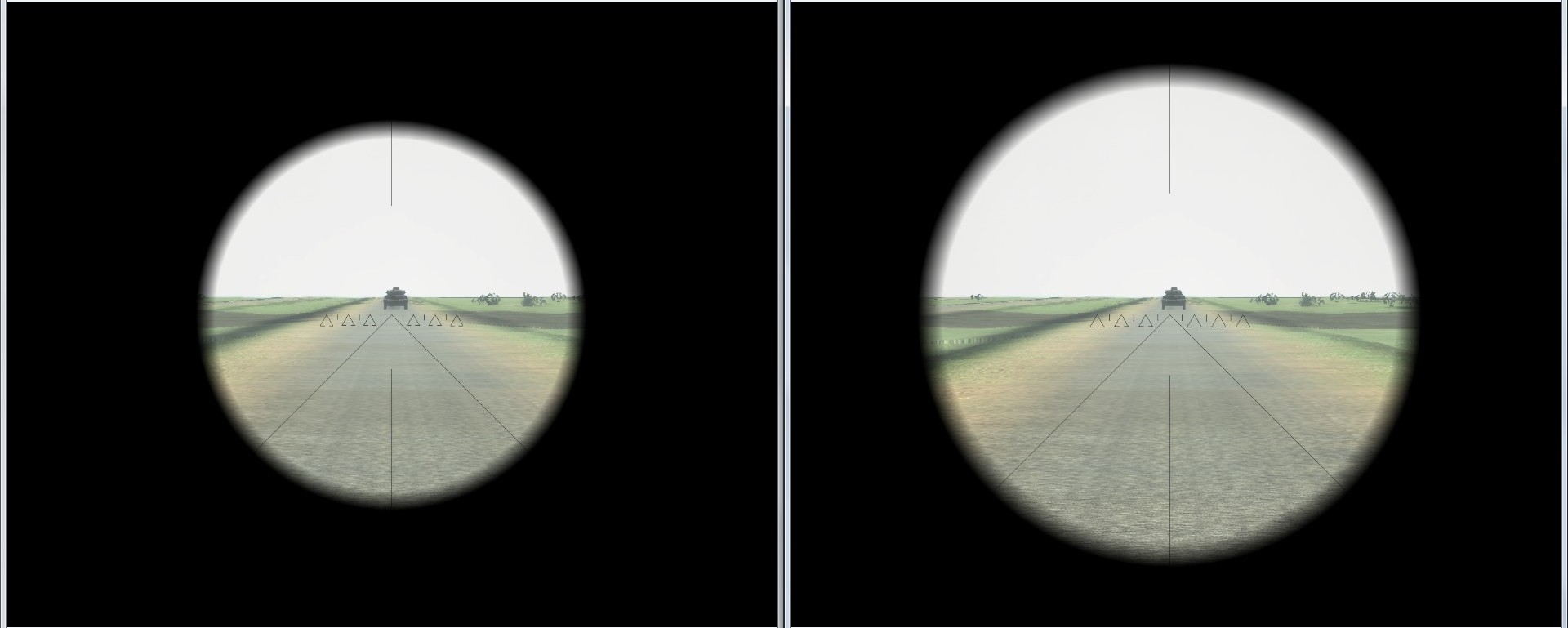

      Чтобы была понятна разница со старым даю скрин с обоими прицелами – слева новый, справа старый (откройте скрин в новой вкладке, чтобы просмотреть в полном размере)
      Click image for larger version  Name:	LWYbW.jpeg Views:	5 Size:	199.9 KB ID:	11611
      А вот далее возник вопрос – какой из вариантов брать в дальнейшую разработку и делать основным? С одной стороны получается более правильная картинка, но с другой хотелось бы уйти от дробных значений, да и путаницу это внесло бы. Проблема разрешилась, когда стал разбираться с прицелом от Ausf.F. В нём в поле зрения были добавлены шкалы дальностей и попытки подогнать игровой FOV к реальному не увенчались успехом, поскольку "плыл" масштаб сетки. Поэтому принял соломоново решение – отдать всё на откуп пользователей
      В конфиге "штуга" записаны оба прицела, основным сделан "старый" только переименованный, а мой альтернативный закомментирован.
      sig_gunner, s_camera_gunner, SflZF, 0.0, sig_gunner, ; // вариант #1 fov > реального

      // sig_gunner, s_camera_gunner, sflzf_alt, 0.0, sig_gunner, ; // альт. вариант fov = реальному



      Продолжение в следующем посте.

      скачивайте архив "Stug III & update #1" по ссылкам ниже.
      В кач-ве апдейта на Пц-3 и 4 добавлен новый наблюдательный прибор – бинокулярный перископ мехвода KFF (на Штугах он тоже есть) и переделан прицел БТРа Sdkfz.251/9 – увеличено поле зрения.

      Основные архивы с первой страницы также обновлены. В дальнейшем формат подачи будет следующий. Отрабатываю несколько единиц техники и выкладываю мини архив с исправлениями, чтобы не перекачивать основные архивы. В финале будет один единственный архив, а промежуточные ссылки удалю, дабы не возникало путаницы.

      Stug III & update #1 — гугл

      Stug III & update #1 — яндекс
      Last edited by Amigo; 29-03-21, 21:39.
      ✩ Steel Panzer Mod 2.3 ✩

      Comment


      • #48
        Поэтому принял соломоново решение – отдать всё на откуп пользователей

        И это верно! Всё-таки прицел удобней смотреть когда он на весь экран, а не сжат в узенькую дырочку...

        Comment


        • #49
          Originally posted by A_A_A View Post

          И это верно! Всё-таки прицел удобней смотреть когда он на весь экран, а не сжат в узенькую дырочку...

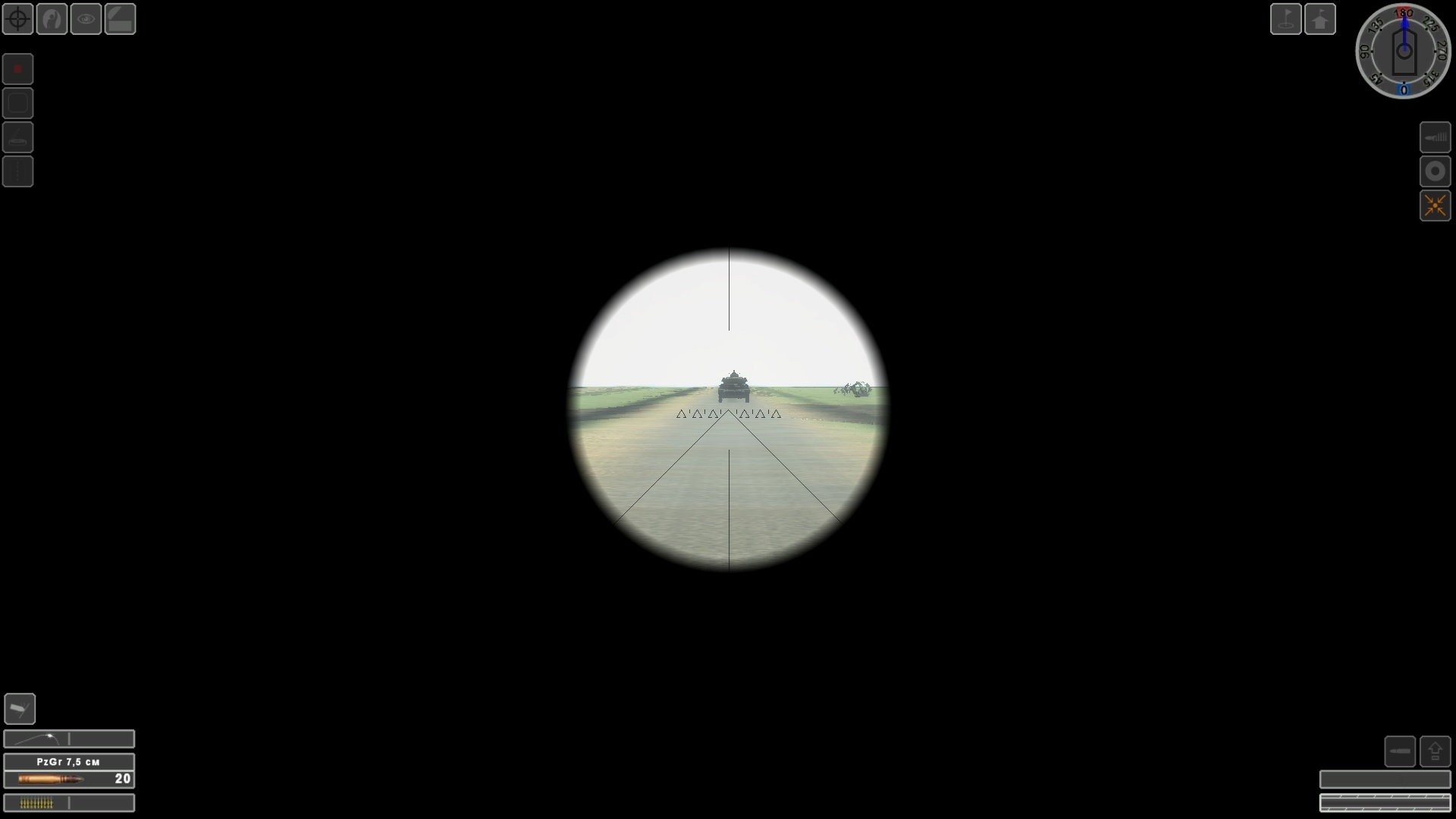

          Вот поэтому и переписал аналогичный прицел 251/9, там ФОВ был ещё меньше
          Click image for larger version

Name:	shot_2021_03_17_20_01_04_0000.jpg
Views:	125
Size:	129.4 KB
ID:	11630

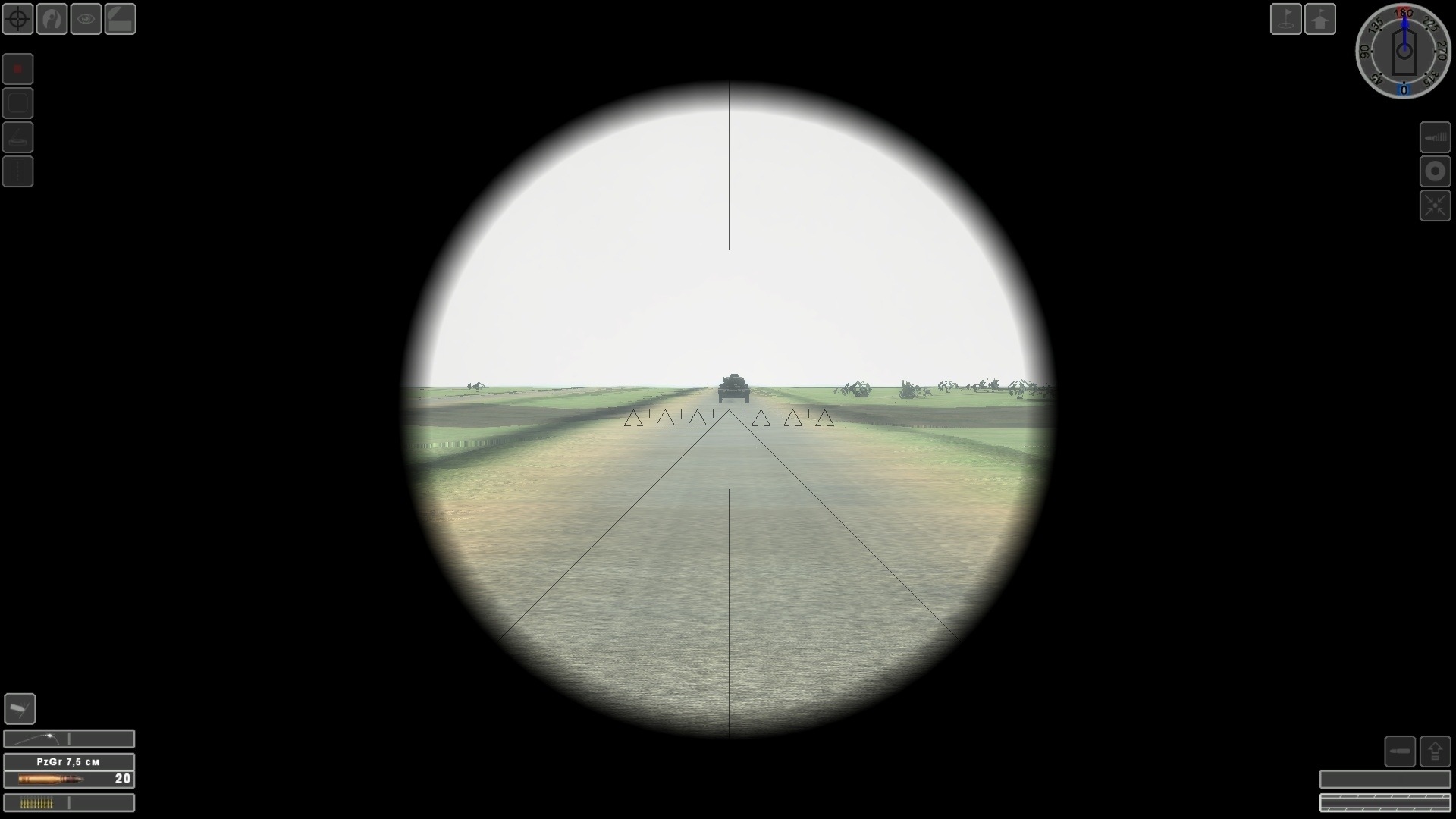

          а теперь нормуль
          Click image for larger version

Name:	fetch?id=11602&d=1617127171.jpg
Views:	110
Size:	290.9 KB
ID:	11631

          Как панорама с плавным обзором – зашла, нет? Ещё б камера не уезжала, вообще был бы шикардос. Просто, чтобы почувствовать разницу, надо с одним значением проверить, потом сразу с другим.
          ✩ Steel Panzer Mod 2.3 ✩

          Comment


          • #50
            продолжение по правкам StuG

            Stug III F

            исправлен б/к – теперь 44 патрона
            УВН -6°...+20° (было -5°...+15°)
            прицел переименован в SflZF_F; также добавлены стереотруба командира и бинокуляр мехвода

            Click image for larger version

Name:	shot_2021_03_31_14_27_53_0000.jpg
Views:	119
Size:	271.7 KB
ID:	11636

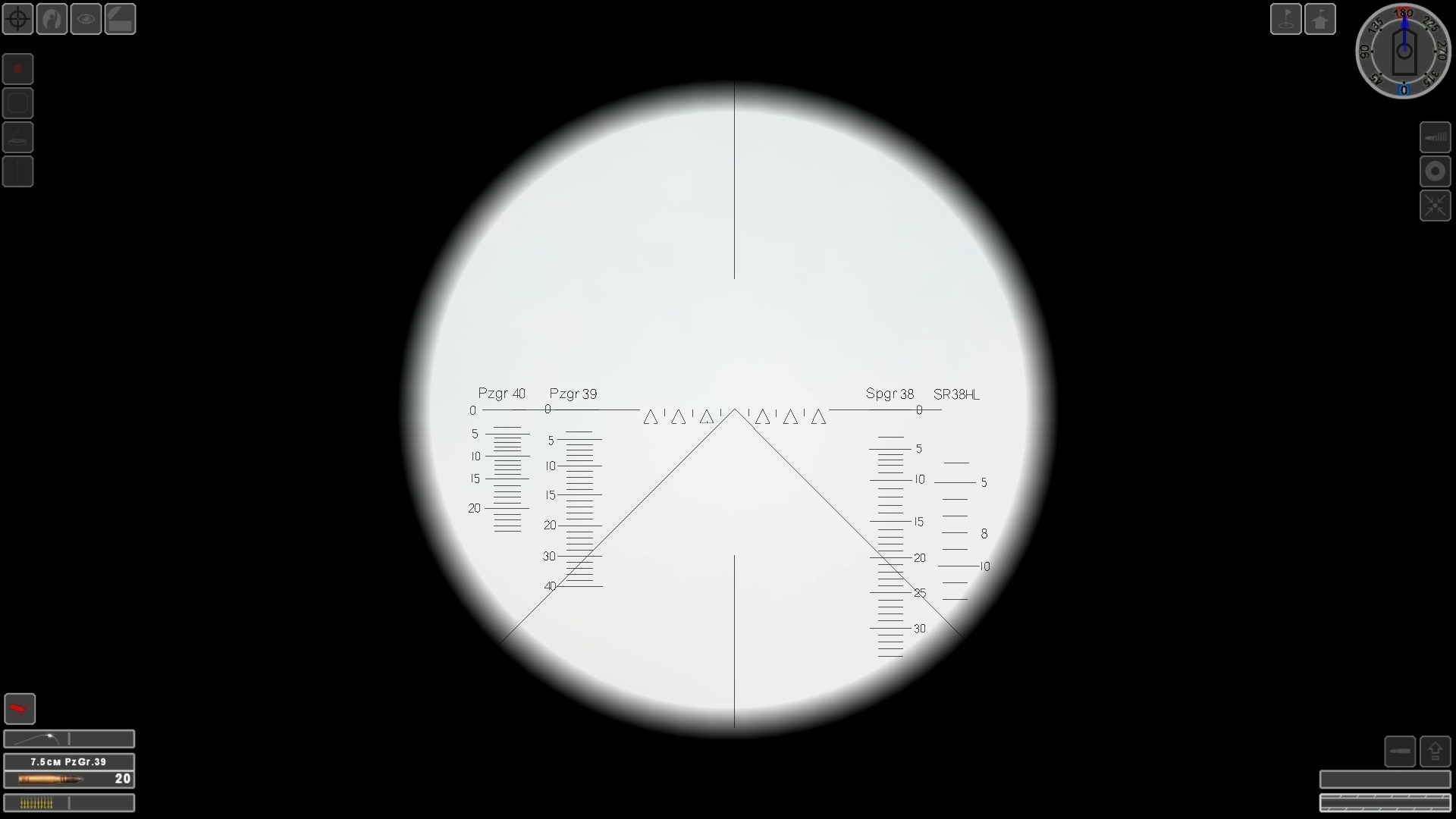

            Как можно заметить игровой прицел не совсем историчный, так как в поле зрения добавлены дистанционные шкалы. В силу отсутствия в моде необходимого рабочего функционала в виде барабанного механизма, такая реализация является вполне допустимой.

            Одно замечание. Установку дальности для "кумулятивов" производить с поправкой в минус. Т.е Д=700 м, прицел ставим на 500 м. Почему, объясню дальше.

            Stug III G

            На этой модификации появляется комбашенка, обеспечивающая прекрасный круговой обзор, поэтому надобность в стереотрубе для командира отпала. Правда на настоящей машине число перископов в башенке было 7, а у нас почему-то 9.

            С прицелом тут такая история. Во-первых он теперь с новым именем SflZF_G, а во-вторых прицел получил сетку от ausf.F. Первоначально сетка была с двумя шкалами под бронебойные и ОФ снаряды. При том, что в б/к находились и подкалиберы и "кумы", стрелять ими предлагалось "на глазок". Т.е. более совершенная модификация оказалась обделена в плане прицела. Тогда я решил прописать в прицел шкалы от "штуга Ф", пострелять и посмотреть, что получится. Пришлось поиграться с масштабом сетки, но зато результат очень порадовал. Оказалось, что шкала для "кумулятивов" идеально подходит под баллистику пушки L/48. А на более короткой L/43 надо уже делать поправку.

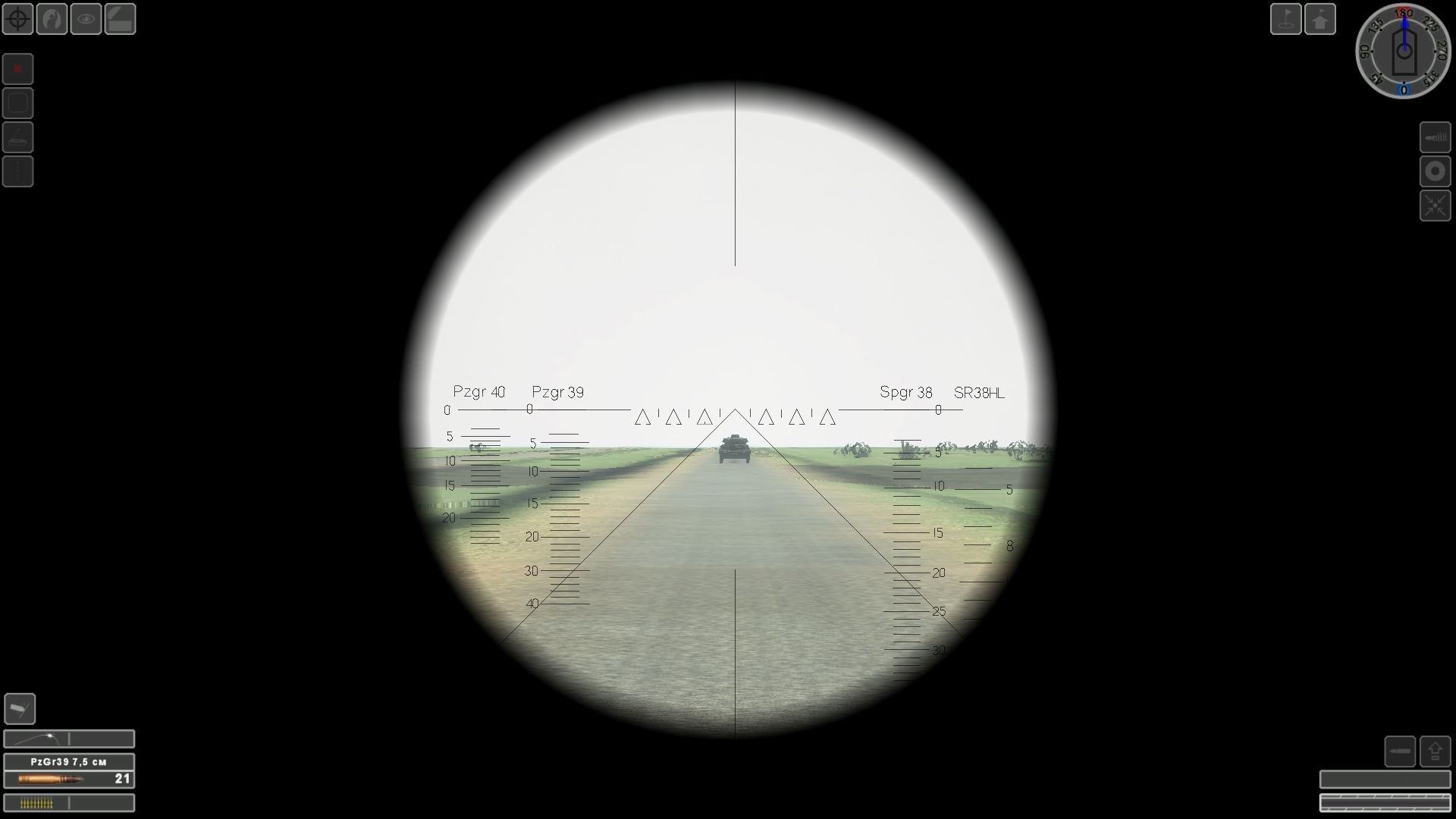

            В итоге получился вот такой прицел
            Click image for larger version

Name:	shot_2021_03_23_20_45_30_0000.jpg
Views:	140
Size:	187.7 KB
ID:	11637

            В принципе по "штугам" всё. Следующим большим блоком выйдут наши САУ.
            ✩ Steel Panzer Mod 2.3 ✩

            Comment


            • #51
              Originally posted by Amigo View Post


              Как панорама с плавным обзором – зашла, нет? .
              Это на каком конкретно Штуге?

              Comment


              • #52
                Originally posted by A_A_A View Post
                Это на каком конкретно Штуге?
                Ранние C/D/F, без комбашенки
                ✩ Steel Panzer Mod 2.3 ✩

                Comment


                • #53

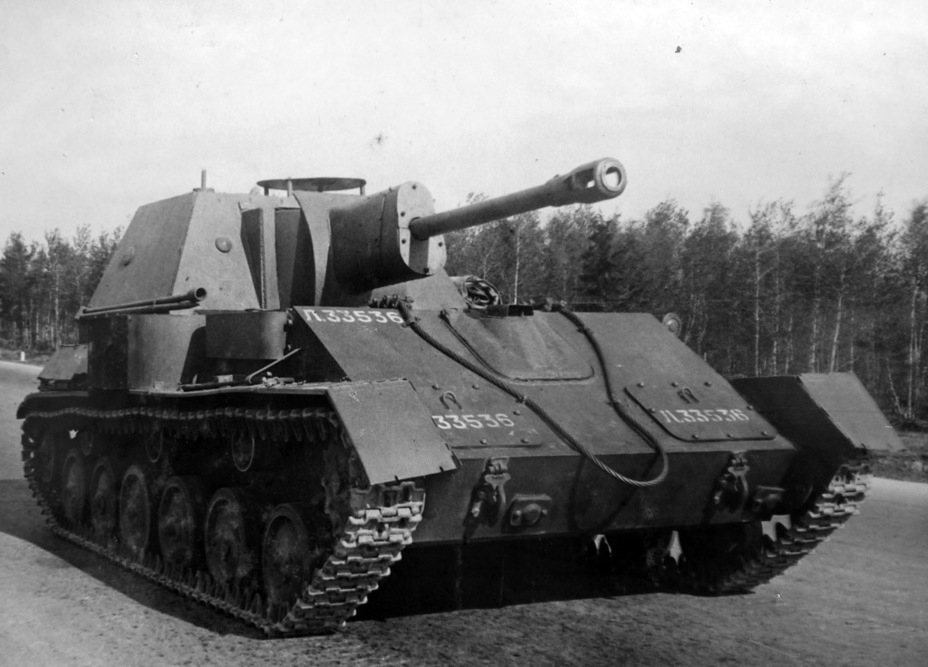

                  СУ-76 (СУ-12)

                  Лёгкая штурмовая САУ на агрегатах танка Т-70, вооружённая 76-мм пушкой ЗИС-3. Что примечательно, в СЯ представлена первая версия этой самоходки, выпускавшаяся с декабря 1942 г. по июнь 1943 г., а не более массовая, сменившая её СУ-76М. Конкретно наша модификация пошла в производство с марта 1943 г., именно тогда САУ получила крышу боевого отделения.

                  Самым заметным изменением самоходной установки, внедрённым уже в ходе её серийного производства, стала крыша боевого отделения. Первоначально машина, как её предшественники и соперники, проектировалась открытой сверху. Переписка, найденная в архиве экономики (РГАЭ), свидетельствует: снабдить САУ крышей распорядился лично Сталин. В крыше, имевшей толщину 6 мм, имелись три лючка для перископических приборов наблюдения, а также вырез с крышкой для панорамного прицела. Появление крыши было продиктовано вполне прозаичными соображениями: экипажи в открытом боевом отделении нередко поражались осколками снарядов и пулями. Правильность идеи с крышей подтвердили первые же боевые столкновения, в которых участвовали СУ-12. С Волховского фронта, где впервые применили САУ данного типа, даже пришло требование об установке крыш.

                  Крыши должны были быть введены в конструкцию серийных машин в серии ещё с января 1943 года, однако из-за отсутствия листа толщиной 6 мм ни в январе, ни в феврале СУ-12 с закрытым боевым отделением не выпускались. Согласно распоряжению Главного бронетанкового управления Красной армии (ГБТУ КА), с 1 марта завод №38 был обязан выпускать СУ-12 только с крышей, и, судя по фотографиям машин мартовского выпуска, данное распоряжение было выполнено. Тем не менее, минимум 215 СУ-12, то есть чуть больше трети всех произведенных САУ данного типа, были изготовлены без крыш.
                  Основным нововведением в ходе ревизии СУ-76 стал улучшенный обзор с места командира, который получил так называемый "перископ-разведчик" или трубу разведчика ТР. Но обо всём по порядку.

                  Прицел.

                  Основным вооружением самоходки является пушка ЗИС-3 прицельные приспособления которой включали в себя три узла.

                  В ряде публикаций, посвящённых истории создания СУ-76, вопрос с прицелом раскрыт не очень подробно, отчего возникает некоторая путаница. Встречаются мнения, что, как буксируемая пушка ЗИС-3, так и её самоходные варианты, оснащалась помимо орудийной панорамы неким прицелом прямой наводки. Но это не соответствует действительности.

                  Книга "Самоходное орудие Су-76 и машины на его базе". Серия Бронетанковый музей выпуск 8, А. Чубачин, 2006 год, стр. 15
                  Для ведения стрельбы прямой наводкой использовался штатный прицел ЗИС-3, для стрельбы с закрытых огневых позиций – панорамный прицел (в машине укладывались две панорамы Герца, одна из них запасная).
                  В переиздании этой книги от 2009 г., издательство Эксмо, автор снова копипастит информацию слово в слово, стр. 20.
                  Справедливости ради, далее в разделе "Описание конструкции СУ-76М" Чубачин всё-таки указывает, что
                  Для стрельбы прямой наводкой и с закрытых огневых позиций применялся прицел с панорамой Герца
                  Почему при описании прицела СУ-76 делается разделение на прицел прямой наводки и панораму - загадка.

                  Далее М. Барятинский в "Бронеколлекции спецвыпуск №4-2017, Самоходные артустановки семейства СУ-76", стр. 12 пишет
                  Для ведения стрельбы прямой наводкой использовался штатный прицел ЗИС-3, для стрельбы с закрытых позиций – панорама Герца (в машине укладывались две панорамы, одна из них - запасная).
                  Как видим, неточности в описании привели к тому, что появились слухи о ДВУХ прицелах пушки ЗИС-3. Хотя, если изучить внимательно "Руководство службы 76-мм пушки обр. 1942 г.", то подобных вопросов бы не возникло.

                  На самом деле ЗИС-3 всю войну провоевала с панорамой Герца и даже после войны, оставаясь на вооружении, так и не получила телескопический прицел.

                  Фронтовики-артиллеристы также указывали в качестве недостатка отсутствие прицела прямой наводки и просили о его установке.
                  Например, в обстоятельном отчете "Материал из опыта боев 1971-го истребительно-противотанкового артиллерийского полка по применению 76-мм пушки ЗИС-3 как противотанкового средства борьбы", составленном 8 июля 1945 года исполняющим обязанности начальника штаба упомянутого полка капитаном Федором Мозгалиным говорится:
                  Для более эффективного использования 76-мм орудия ЗИС-3 в борьбе с танками противника всех типов желательно ввести следующие усовершенствования:

                  1. Сделать щит откидным, так как он демаскирует орудие на прямой наводке.

                  2. Поставить прицел типа ПП1-2, так как существующий прицел ввиду его сложности и вследствие различных качек, шатаний, мертвых ходов и т.п. не обеспечивает должной меткости для противотанкового орудия. Прицел должен крепиться на орудие легко и просто, чтобы его можно было снимать при налетах вражеской артиллерии, что зачастую ведет к выходу из строя прицела. В то же время при снятии и постановке прицела не должна сбиваться его выверка.
                  Что же представляли из себя прицельные приспособления пушки ЗИС-3.

                  Прицельные приспособления состоят:
                  1. из группы переходных деталей, связывающих прицел с качающейся частью пушки;
                  2. прицела;
                  3. панорамы.

                  Во втором пункте под словом "прицел" подразумевается не традиционный оптический прибор в виде трубы с системой линз, а МЕХАНИЧЕСКИЙ узел неотъемлемой частью которого является барабан со шкалами дальности (дистанционный барабан). ОПТИЧЕСКАЯ же часть представлена панорамой Герца.

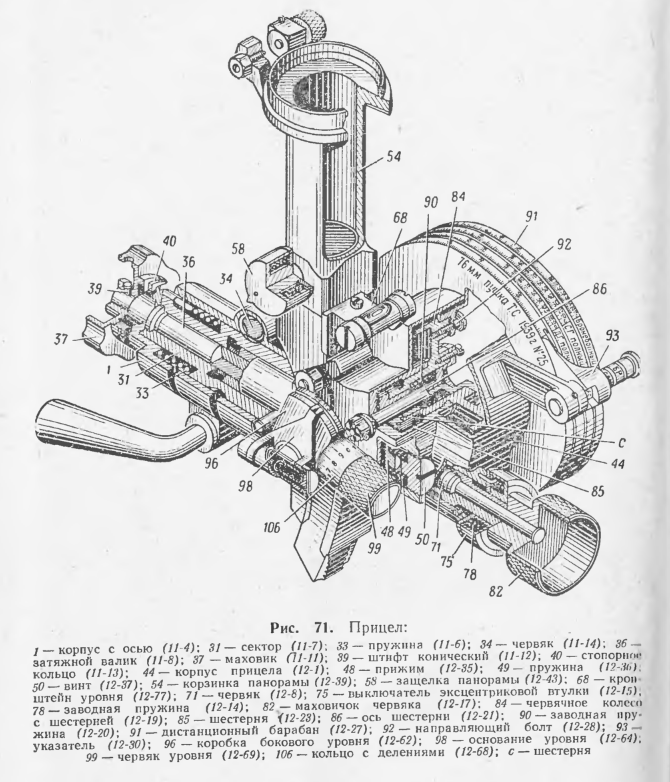

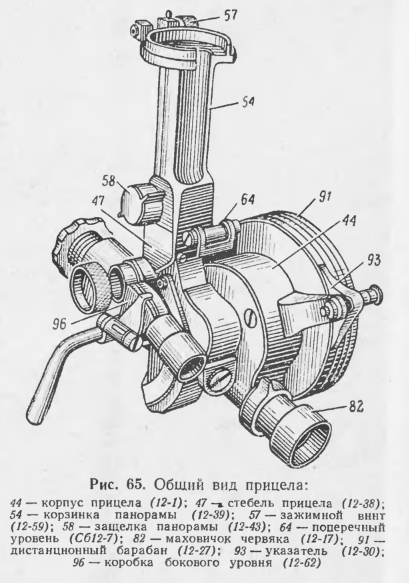

                  Прицел служит для наводки орудия в цель в вертикальной плоскости и состоит из корпуса прицела, стебля прицела, механизма углов прицеливания и бокового уровня (механизма углов места цели). Причём использовать прицел для стрельбы отдельно от панорамы не получится, так как у него нет своих визирных приспособлений.

                  Click image for larger version  Name:	priz_01.png Views:	0 Size:	222.7 KB ID:	12481Click image for larger version  Name:	priz_02.png Views:	0 Size:	505.1 KB ID:	12482

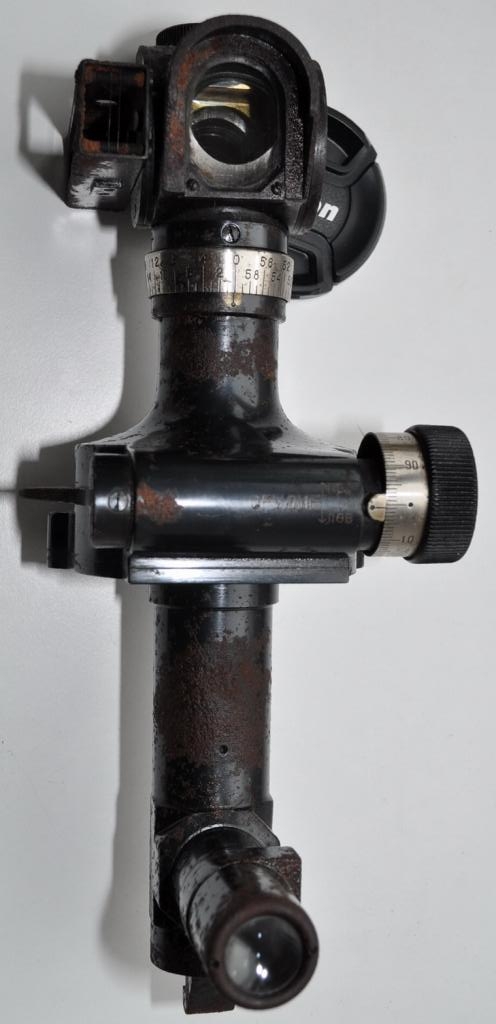

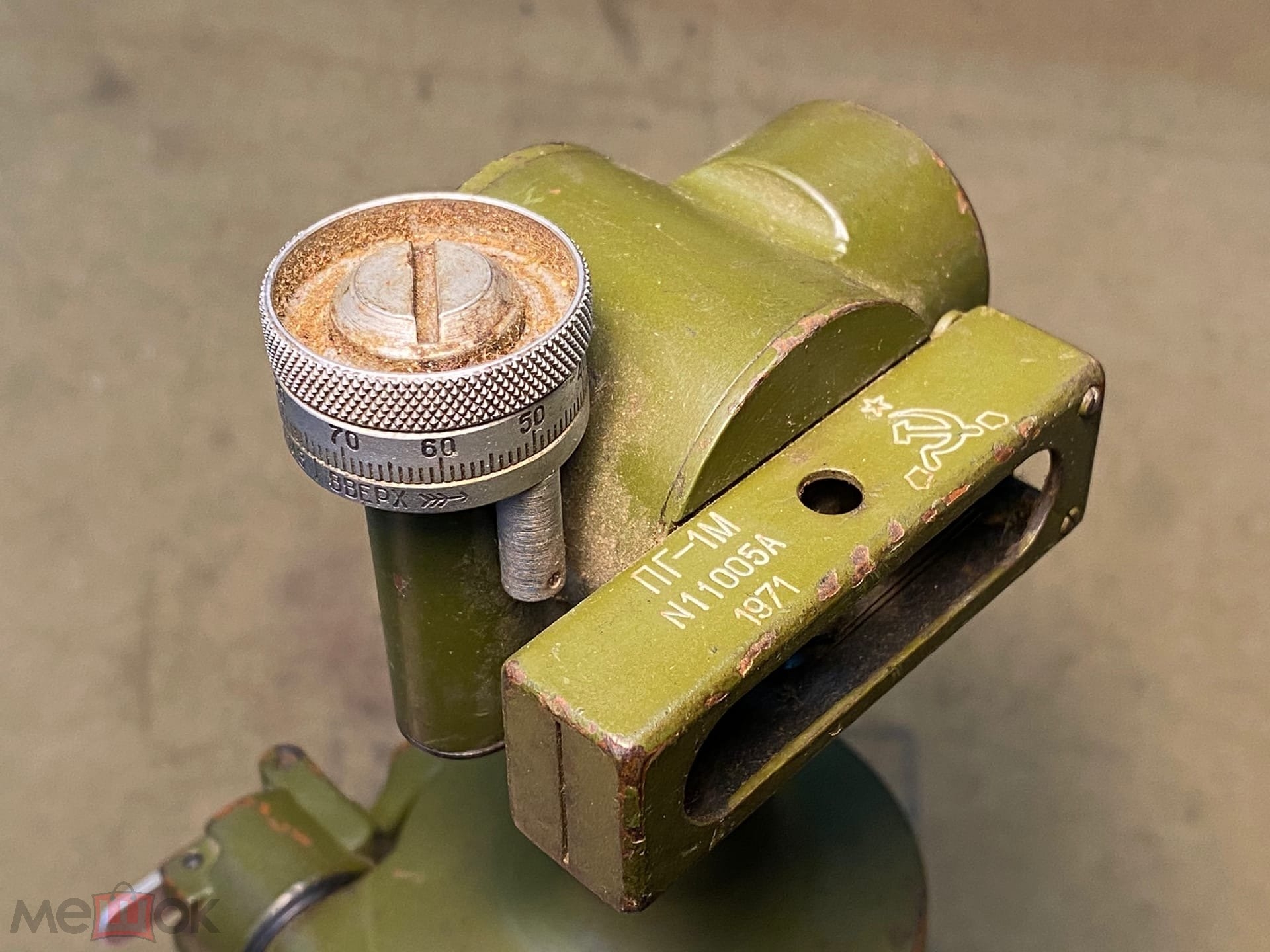

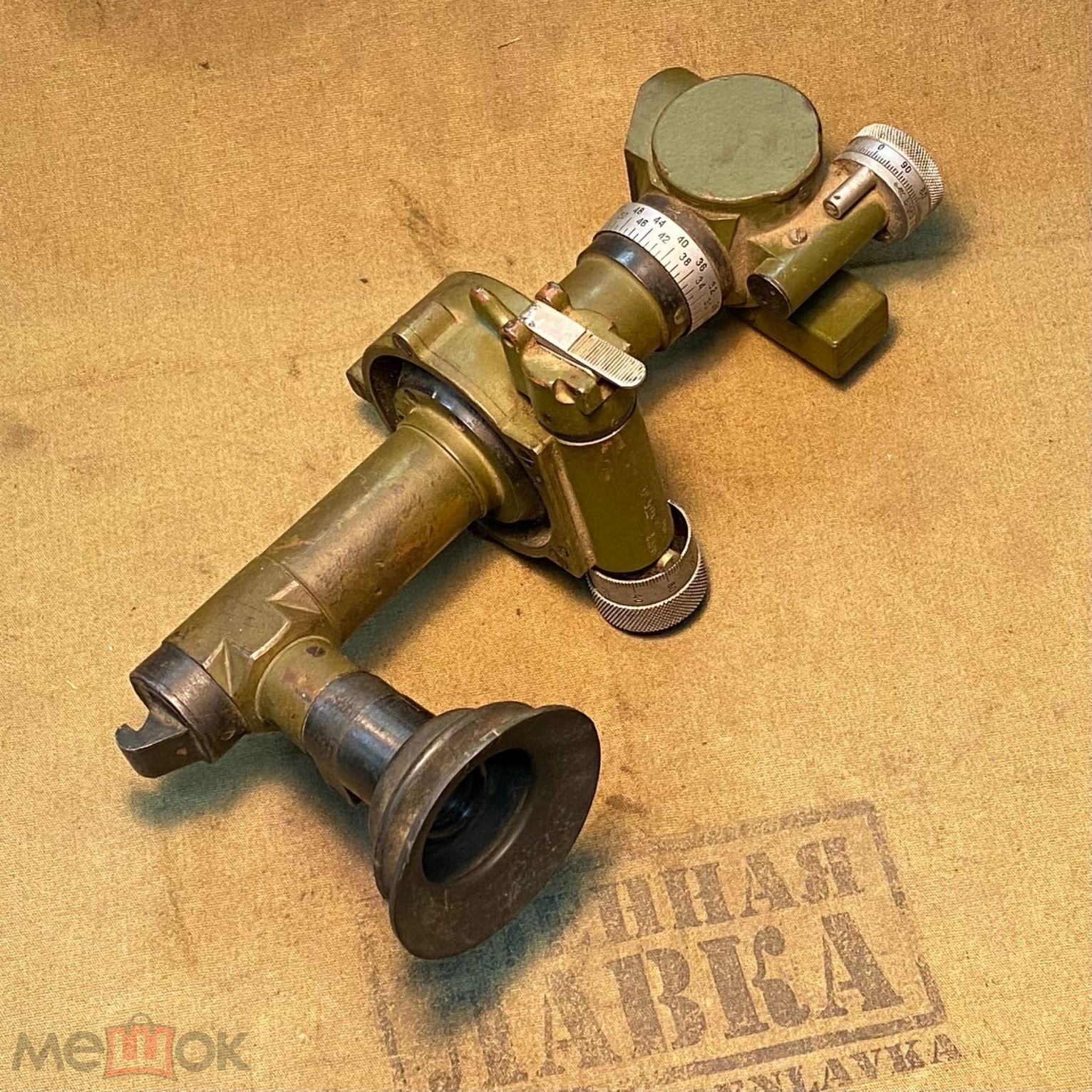

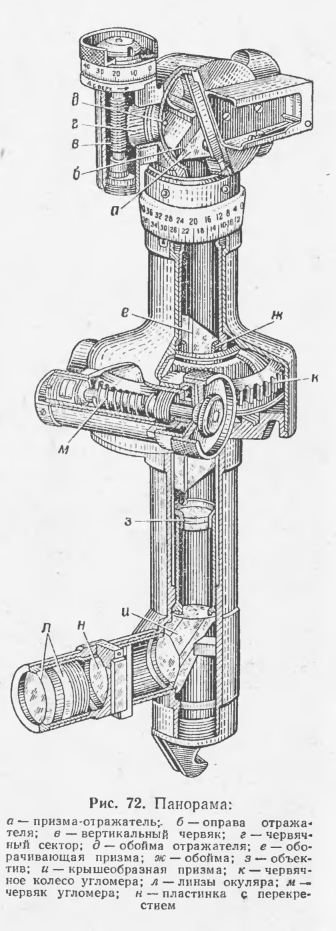

                  Панорама является оптическим прибором с полем зрения 10° и 3,7х увеличением (из Краткого рук-ва службы 122-мм самоходной пушки обр. 1944 г. Д25-С, стр.60). Панорама ПГ-1М (послевоенная) имеет увеличение 4х.

                  Click image for larger version

Name:	priz_03.png
Views:	67
Size:	301.6 KB
ID:	12579Click image for larger version  Name:	orudijnaja_panorama_1939_g (1).jpg Views:	0 Size:	97.9 KB ID:	12574Click image for larger version  Name:	orudijnaja_panorama_1939_g (2).jpg Views:	0 Size:	90.4 KB ID:	12575Click image for larger version  Name:	orudijnaja_panorama_1939_g (3).jpg Views:	0 Size:	128.5 KB ID:	12576Click image for larger version  Name:	226941258.0.jpg Views:	0 Size:	1.33 MB ID:	12577Click image for larger version  Name:	226941258.3.jpg Views:	0 Size:	904.3 KB ID:	12578

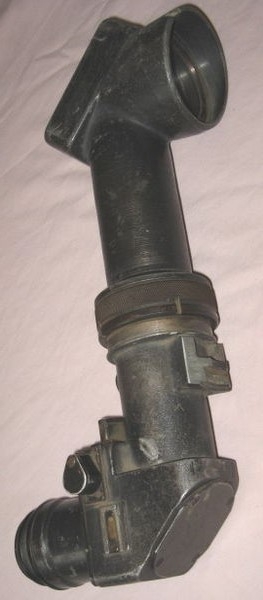

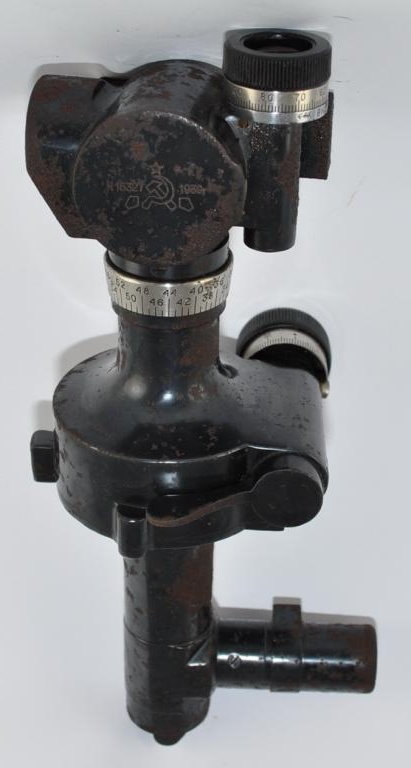

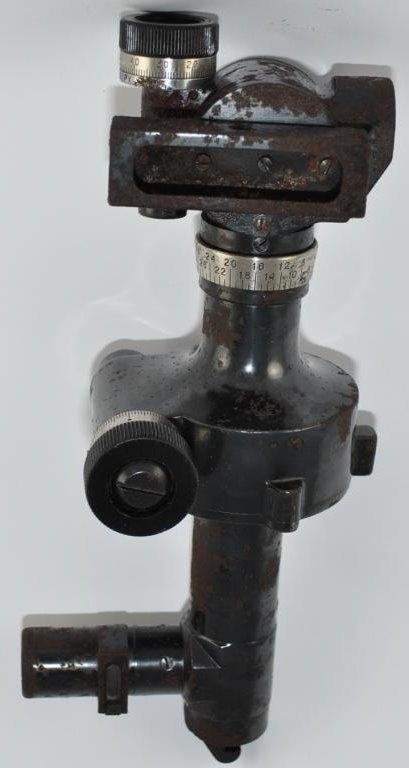

                  Панорама служит для точной наводки пушки в горизонтальной и вертикальной плоскостях. По внешнему виду панорама представляет собой коленчатую оптическую трубку, в которой различают поворотную головку, неподвижный корпус, окулярную трубку и крючок.

                  ​​​​Click image for larger version  Name:	orudijnaja_panorama_1939_g (8).jpg Views:	0 Size:	74.8 KB ID:	12571Click image for larger version  Name:	536801.jpg Views:	0 Size:	380.4 KB ID:	12547Click image for larger version  Name:	post-3005-1143392464.jpg Views:	0 Size:	104.1 KB ID:	12548 Click image for larger version  Name:	226941258.1.jpg Views:	0 Size:	458.3 KB ID:	12572

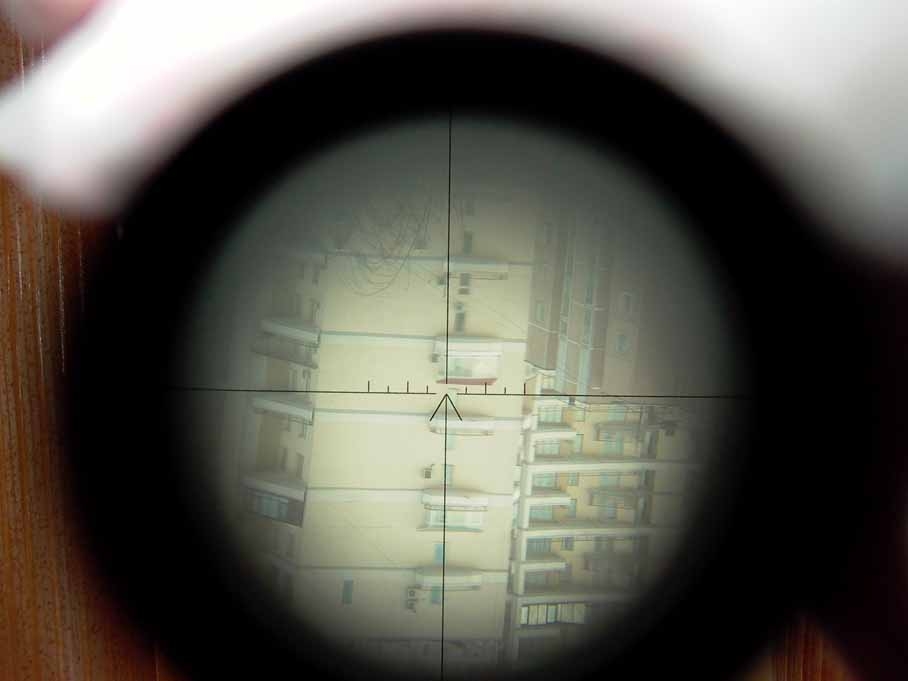

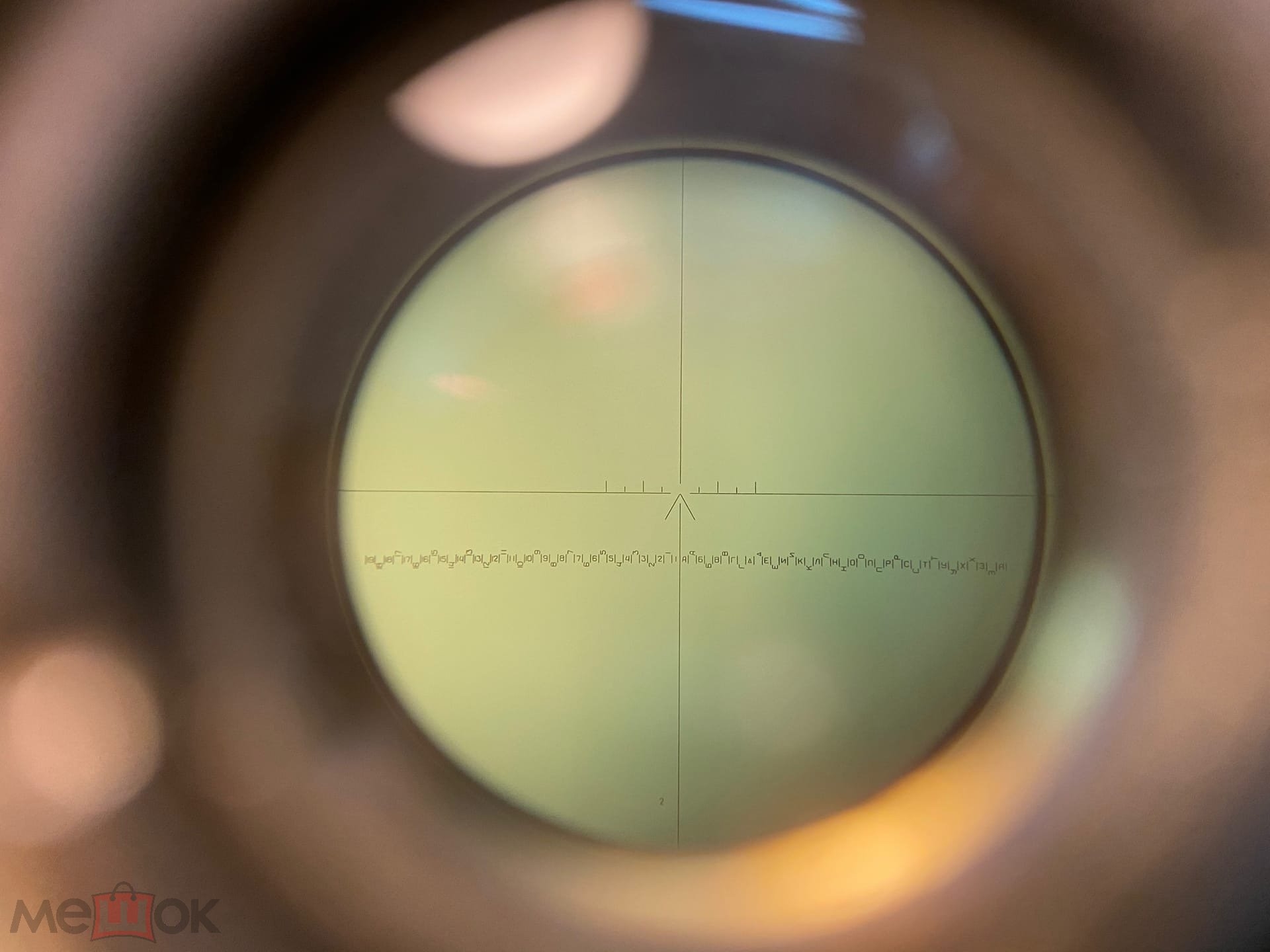

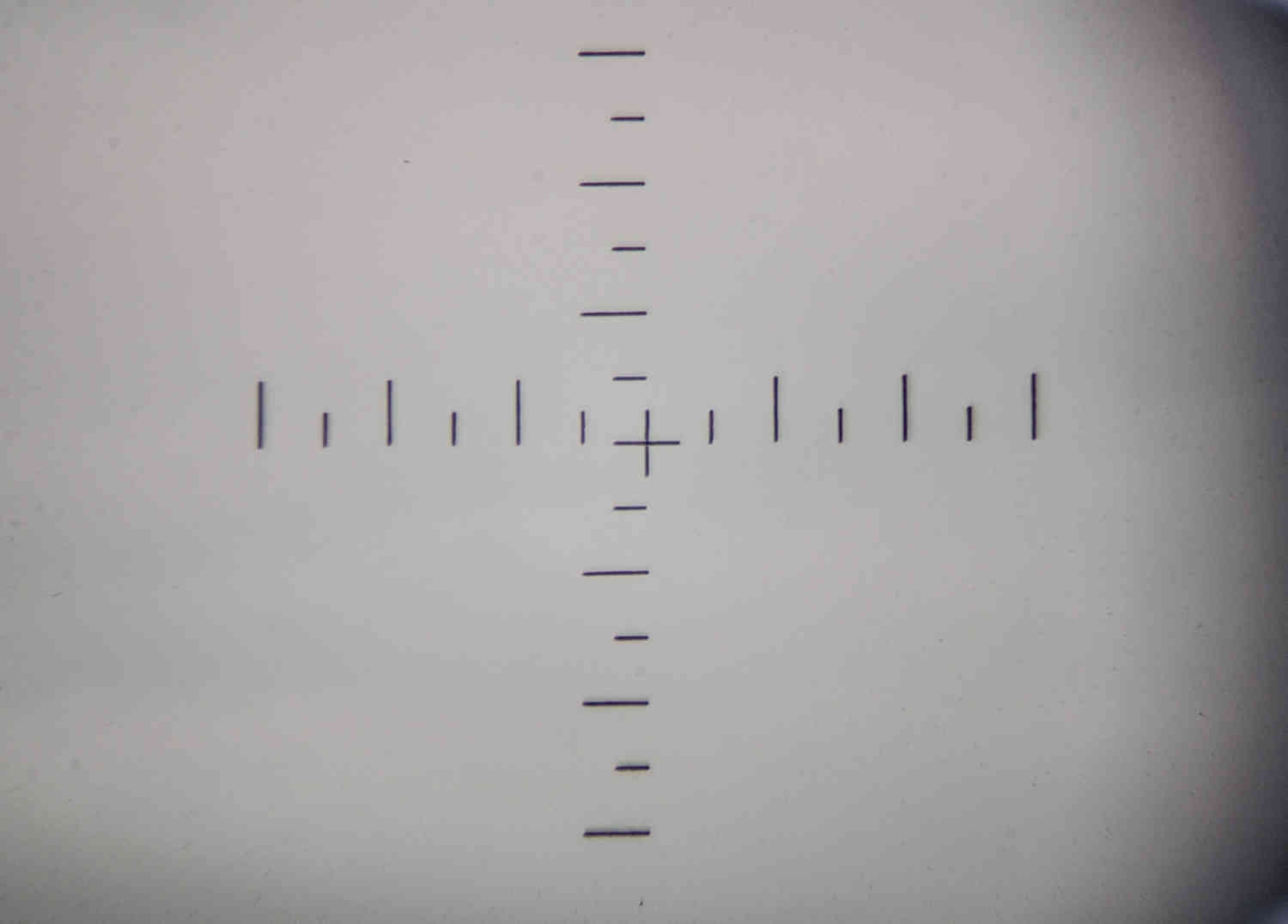

                  В поле зрения панорамы имеется или одно перекрестие (панорама ПГ), или перекрестие и шкала боковых поправок (панорамы последних изготовлений ПГ-1). В центре боковых поправок расположен угольник, а вправо и влево от него нанесены штрихи; расстояние между штрихами и между угольником и первым штрихом равно 5 тысячным (0-05). Послевоенные панорамы ПГ-1М ниже перекрестия имеют горизонтальную буквенно-цифровую шкалу.

                  В случае выхода из строя оптической части панорамы, а также для грубой наводки, с правой стороны панорамы к корпусу поворотной головки прикреплено визирное приспособление, состоящее из прямоугольной полой коробки, на передней части которой натянуты две проволочные нити, образующие предметный диоптр. Сзади коробка закрыта глазной планкой с вертикальной щелью.

                  Наводка пушки.

                  Пушка может быть наведена двумя способами: непосредственно в цель (прямая наводка) и по вспомогательной точке, называемой точкой наводки (непрямая наводка).

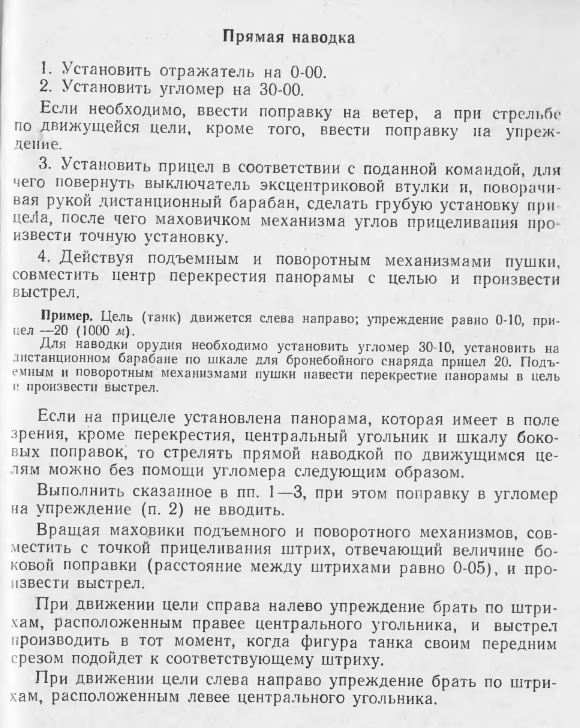

                  Click image for larger version  Name:	nav_01.png Views:	0 Size:	372.0 KB ID:	12503 Click image for larger version  Name:	dist_baraban_2.png Views:	0 Size:	455.4 KB ID:	12544Click image for larger version  Name:	dist_baraban_1.png Views:	0 Size:	143.9 KB ID:	12545

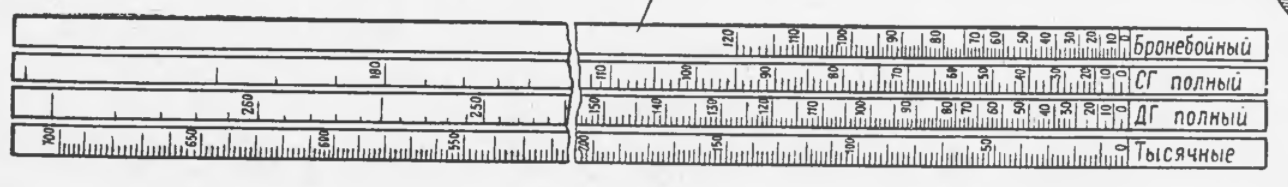

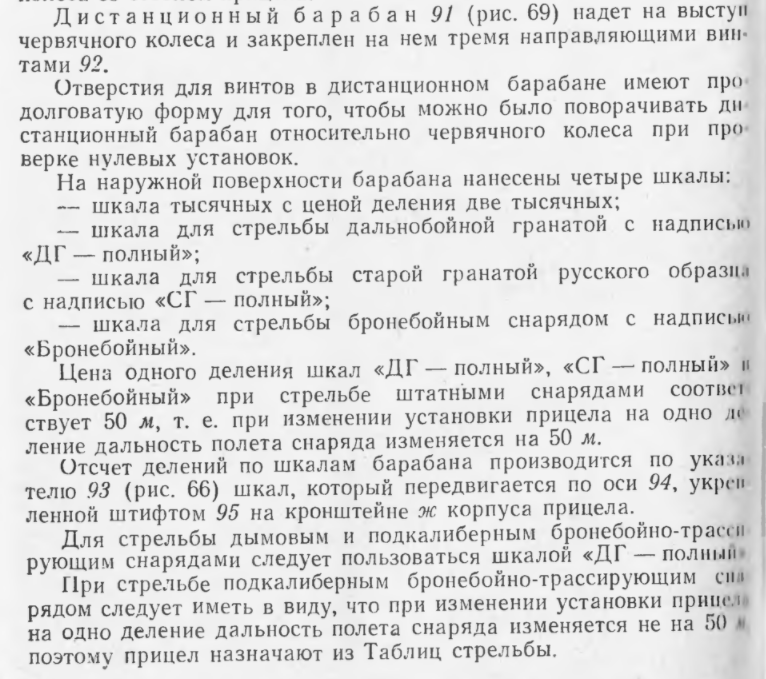

                  Интересно размечены шкалы на дистанционном барабане. Я сначала думал, что отчёт идёт в декаметрах, т.е. 10=100 м, 20=200 м и т.д. Но, из описания процесса наводки пушки видно, что это не так. Цена деления шкал составляет 50 метров, поэтому значение "10" будет соответствовать дистанции 500 метров (10х50 м), "20" будет равно 1000 м. Определяется дальность до цели, к примеру 1500 м, это значение делится на 50 (шаг шкалы) и подаётся команда: "Прицел 30".

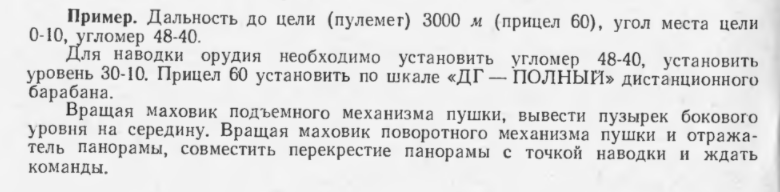

                  Вот ещё пример при действиях расчёта для непрямой наводки орудия
                  Click image for larger version  Name:	nav_02.png Views:	0 Size:	125.5 KB ID:	12546
                  В данном случае значение "60" на барабане равно дистанции 3000 м (60х50 м).

                  По ссылке доступен валк пушки ЗИС-3, можно во всех подробностях рассмотреть детали пушки, в том числе прицел, ознакомиться с номенклатурой боеприпасов.

                  Собственно с вводной частью всё. В следующем посте конкретно об апдейте непосредственно СУ-76.
                  Last edited by Amigo; 09-05-21, 16:14.
                  ✩ Steel Panzer Mod 2.3 ✩

                  Comment


                  • #54

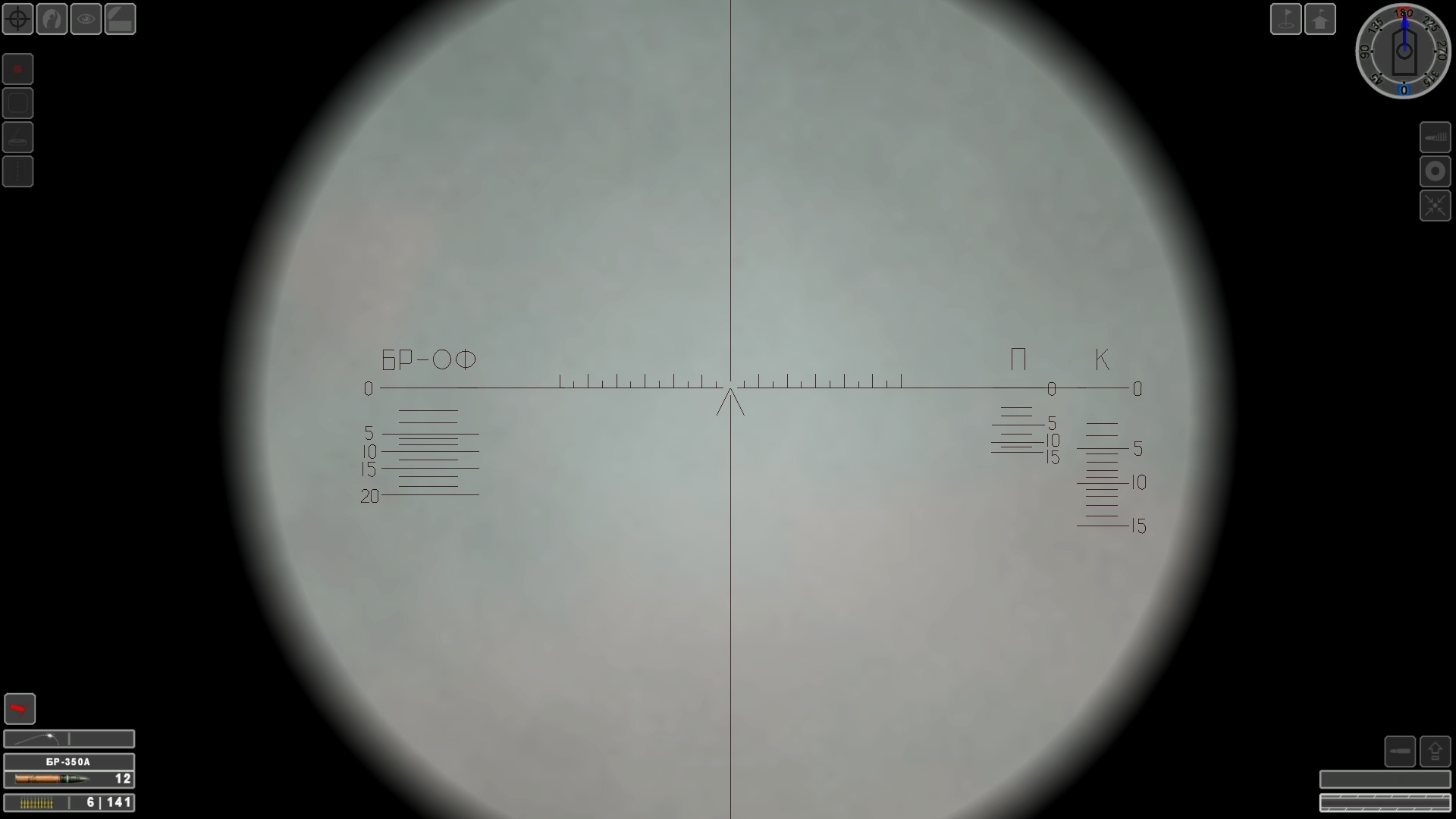

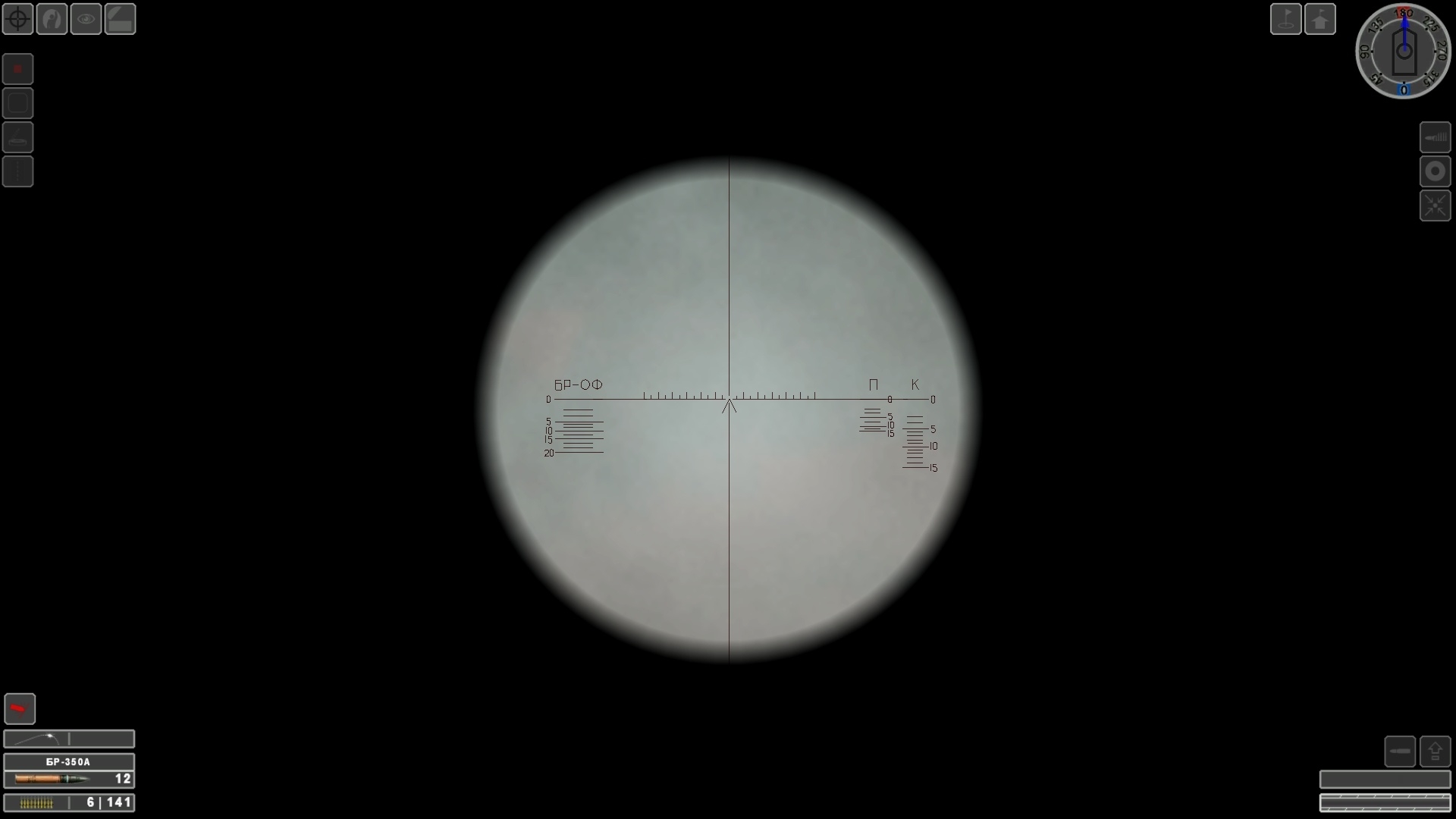

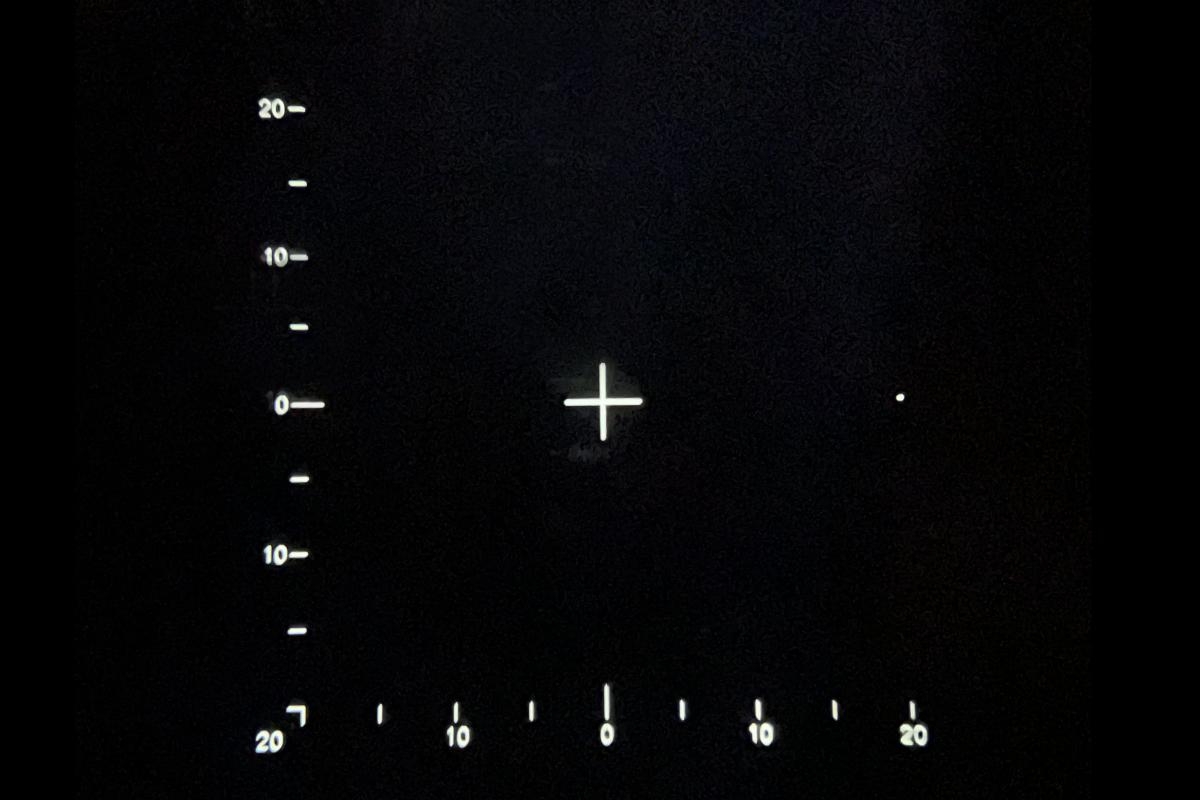

                    Игровой прицел панорамы СУ-76 (СУ-12) выглядит следующим образом

                    Click image for larger version  Name:	shot_2021_04_01_21_02_05_0001.jpg Views:	0 Size:	159.8 KB ID:	12557
                    Click image for larger version  Name:	shot_2021_04_01_21_02_07_0002.jpg Views:	0 Size:	265.4 KB ID:	12558

                    Цена деления горизонтальной шкалы боковых поправок составляет 2 тысячных (0-02). В настоящей панораме, напомню, 0-05.
                    Расстояние между высокими штрихами и между угольником и первым высоким штрихом 0-04. Вся шкала равна 48 тысячным (0-48).

                    Также в поле зрения прицела находятся вертикальные шкалы:
                    • БР-ОФ для бронебойных и осколочно-фугасных снарядов
                    • П для подкалиберных снарядов
                    • К для кумулятивных снарядов
                    Прицел не является полностью аутентичным и сделан таким сугубо из соображений геймплея. В Танк Крю панорама соответствует своему прототипу, на там при включённом техночате игрок видит показания выставляемой дальности (правда без техночата это тоже становится проблемой). У нас в СЯ такого функционала нет, как нет и возможности работы с дистанционным барабаном, поэтому применено решение с выносом шкал в поле зрения прицела.

                    Первоначальные значения кратности и FOV были неверные (2,5х 12,5°), поэтому первым делом исправил на 3,7х10,5°.
                    Что интересно, раздобыть оптические характеристики панорамы оказалось не таким простым делом, как-то в доках этот вопрос обходят стороной
                    Поскольку кратность изменилась, также подкорректировал масштаб сетки.

                    При стрельбе кумулятивными снарядами в связи с их невысокой начальной скоростью и навесной траекторией точку прицеливания брать повыше (на дальностях до 1000 м примерно по верхнему срезу крыши башни/рубки), и с увеличением дистанции вынос также делать больше.

                    Раз уж зашла речь о снарядах вкратце расскажу о б/к.

                    Орудие ЗИС-3 имеет широкую номенклатуру снарядов для решения поставленных задач. В текущем конфиге это выглядит так
                    //боекомплект 60
                    shells()
                    {

                    BR350A, 12, 0, 0;
                    BR350B, 12, 0, 0;
                    BR354P, 4, 0, 0; // подкалиберный с апр. 1943
                    OF350, 20, 0, 1;
                    SH354T, 6, 0, 3;
                    BP353L, 6, 0, 2; // кумулятивный с дек. 1944

                    BUL_762P, 100, 0, -1;
                    BUL_762T, 1065, 0, -1; // ппш

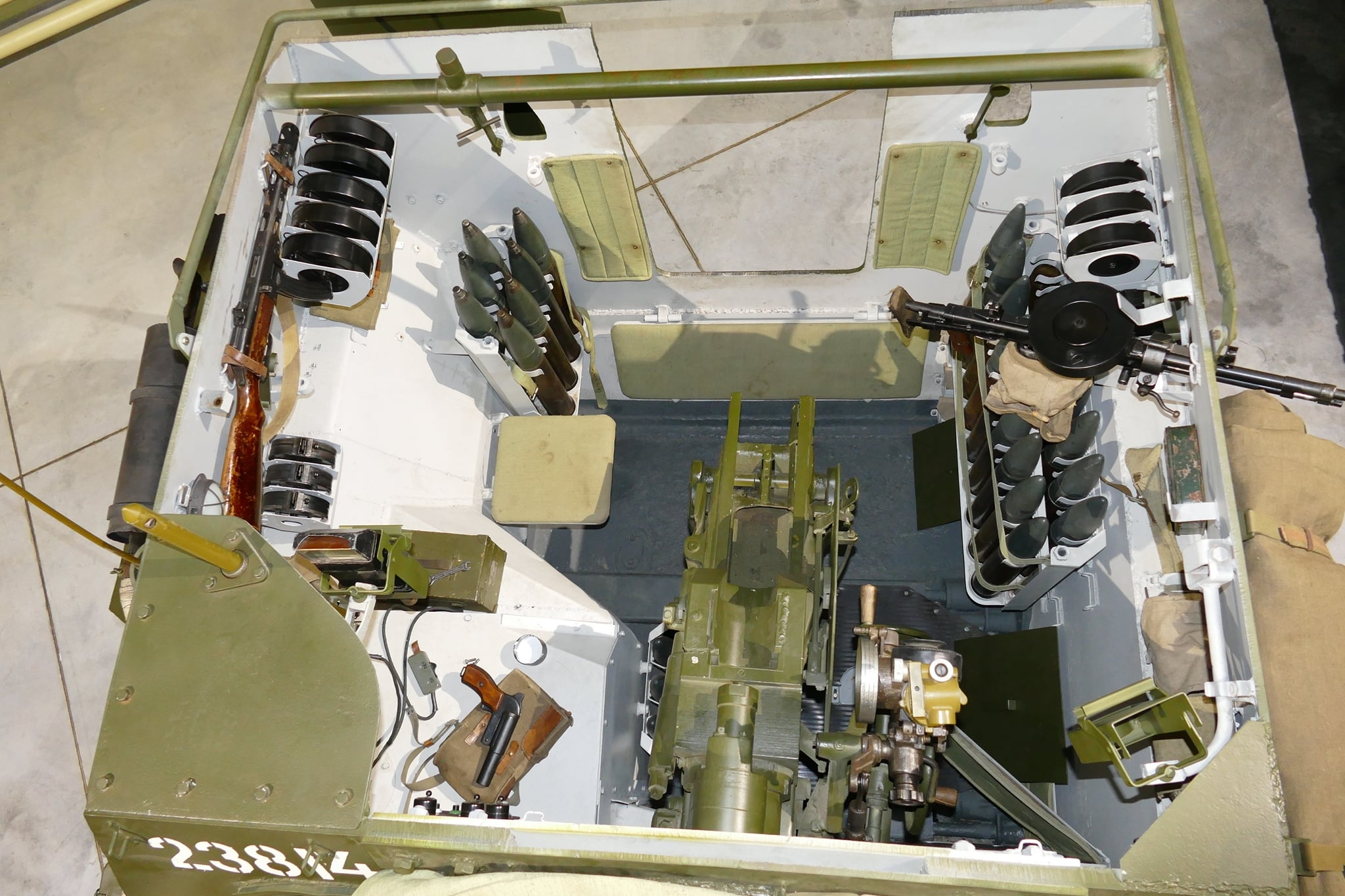

                    Общий б/к исправлен с 70 до 60 снарядов; с каждого борта были укладки на 28 выстрелов (12+6+10) и ещё 4 выстрела размещались под пушкой.
                    Основу боекомплекта составляют обычные бронебойные и осколочно-фугасные снаряды. Подкалиберных никогда много не выдавали, кумулятивных и шрапнели сделал поровну по 6 шт. Обратите внимание, что БКС пошли только с декабря 1944 года, поэтому в более ранних миссиях в целях историчности нужно эту строчку закомментировать, а "лишние" 6 снарядов раскидать по другим секциям.

                    Вообще жаль, что в игре отсутствует возможность выбора снаряжения б/к перед миссией. У меня на этот случай сделаны несколько конфигов с разной раскладкой: базовый; для штурмовых задач с упором на ОФС и противотанковый – с преобладанием ББ снарядов.

                    Также исправлено количество патронов для личного оружия экипажа. Для ТТ вместо 1000 шт. прописано 100, для двух ППШ вместо 1000 шт. прописал 1065, это ровно 15 дисков. А было сделано от балды, ну зачем пистолету 1000(!) патронов

                    Исправлены углы вертикальной наводки на -5°...+25° (было +40° на возвышении).

                    Смотровые приборы.

                    СУ-76 оснащалась четырьмя перископическими смотровыми приборами. Один в крышке люка мехвода и три по периметру крыши рубки.

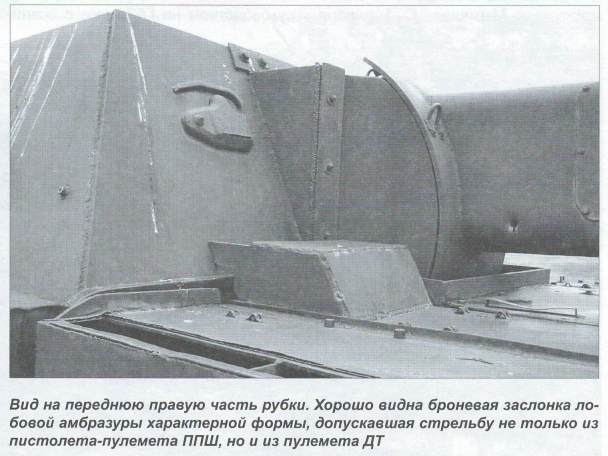

                    В игровой модели вместо рубочных перископов сделаны амбразуры для стрельбы из личного оружия. Из двух, тех, что расположены по бортам, можно вести автоматный огонь, а кормовая амбразура предназначена только для наблюдения. В принципе такое решение вполне оправдано. Ведь при наличии перископов пришлось бы дополнительно прописывать амбразуры и обзор дублировался. А так есть возможность отбиваться от наседающей пехоты

                    Для мехвода изначально был прописан перископ от "тигра" pz6_sight. Довольно спорное решение, потому как можно было использовать либо стоковый смотровой прибор, либо что-то из нового для советской техники. Так я и сделал, прописал стоковый прибор "hole". Также, стоковым приборам, которые имитируют смотровые щели и перископы, вернул FOV 30° вместо 40°. Всё равно приходится включать зум, так что разница в угле обзора нивелируется.

                    Перископ-разведчик ТР (труба разведчика).

                    В исходном варианте (в игровой модели) у командира для обзора местности были неподвижно закреплённый в лобовом листе рубки смотровой прибор, т.е. обычная смотровая щель и амбразура для стрельбы в правом борту. Что характерно, даже здесь в 3д модели допущена ошибка.
                    Click image for larger version  Name:	shot_2021_04_06_18_08_46_0001.jpg Views:	0 Size:	854.6 KB ID:	12602Click image for larger version  Name:	ambr01.png Views:	0 Size:	523.7 KB ID:	12603Click image for larger version  Name:	ambr02.png Views:	0 Size:	203.1 KB ID:	12604Click image for larger version  Name:	su12s21.jpg Views:	0 Size:	246.2 KB ID:	12605

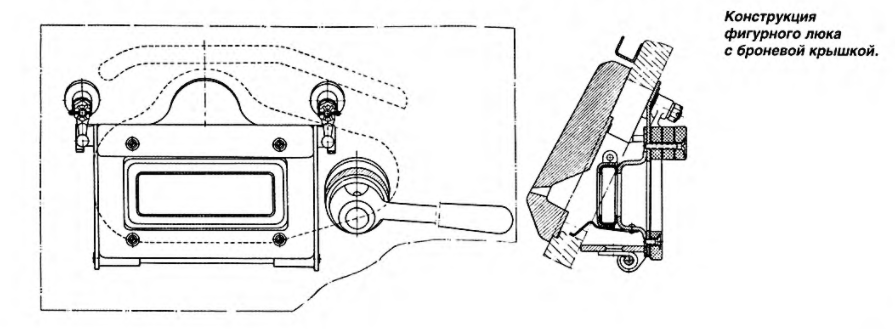

                    Данный смотровой прибор появился на СУ-76М, а на обычной СУ-76 была круглая амбразура, закрывавшаяся броневой пробкой.

                    При изучении источников выяснилось, что командир установки мог вести наблюдение за полем боя посредством так называемого перископа-разведчика, а благодаря наличию угломерных шкал в приборе, была возможность корректировать стрельбу. Решил сделать для командира новый смотровой прибор, подвижный в горизонтальной плоскости, с секторами наблюдения по 30° в каждую сторону и угломерной сеткой от бинокля Б-6. Также имеется подвижность и в вертикальной плоскости. Новый прибор получил обозначение "periskop_tr".

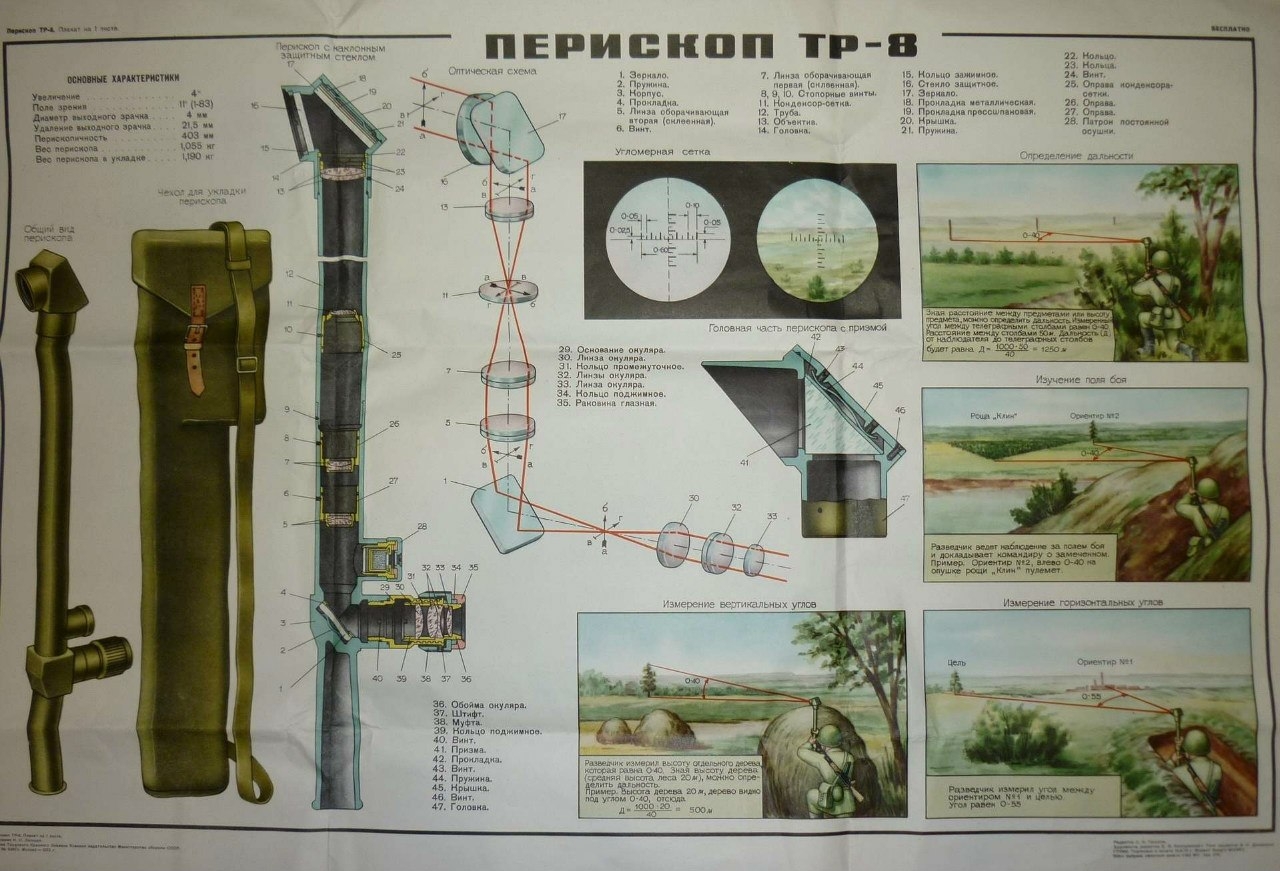

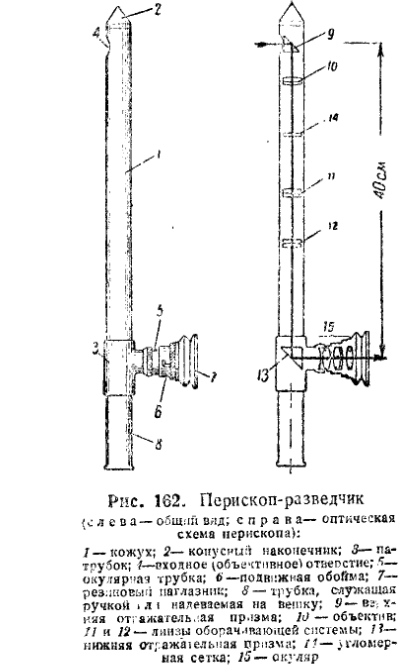

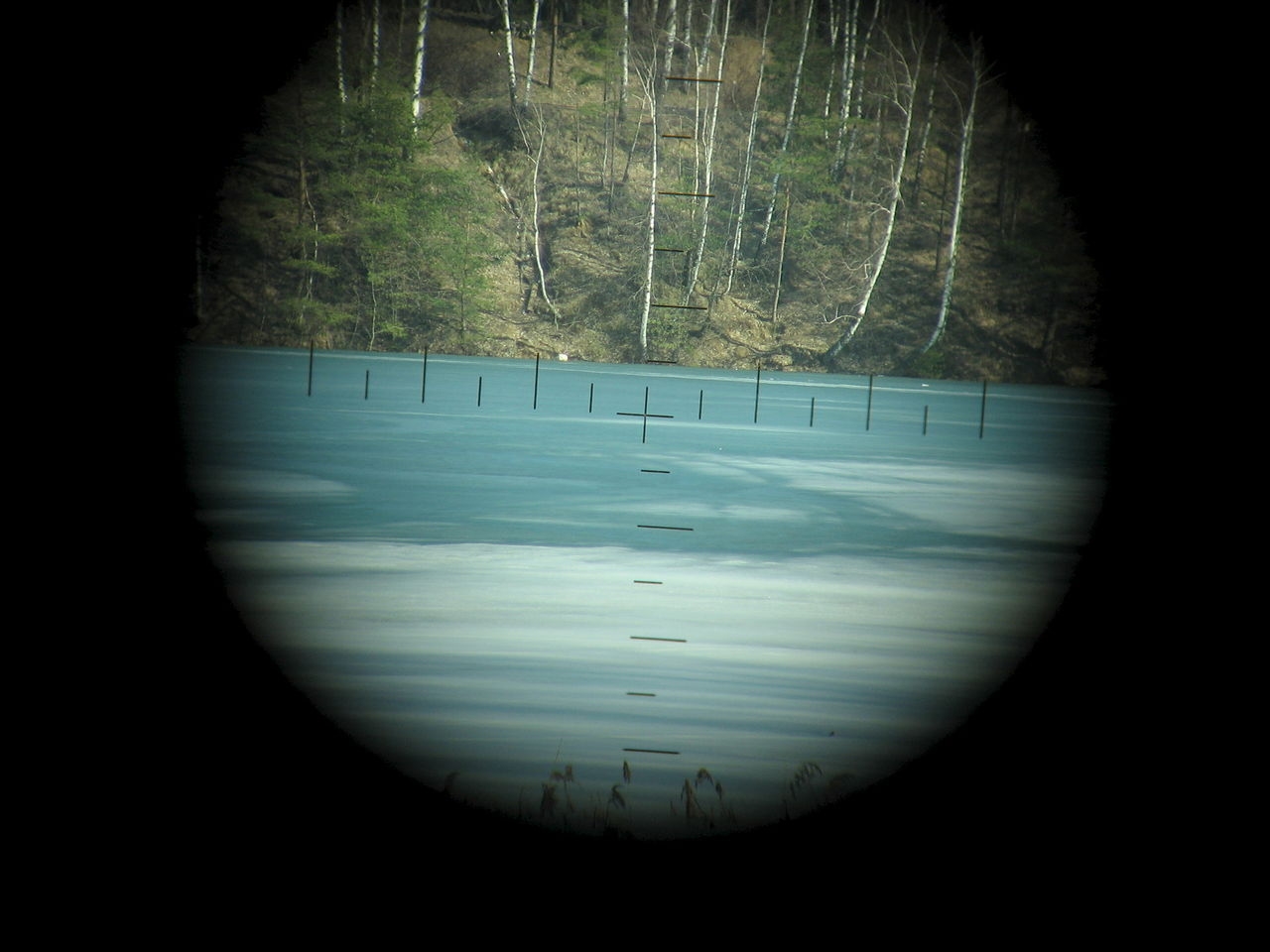

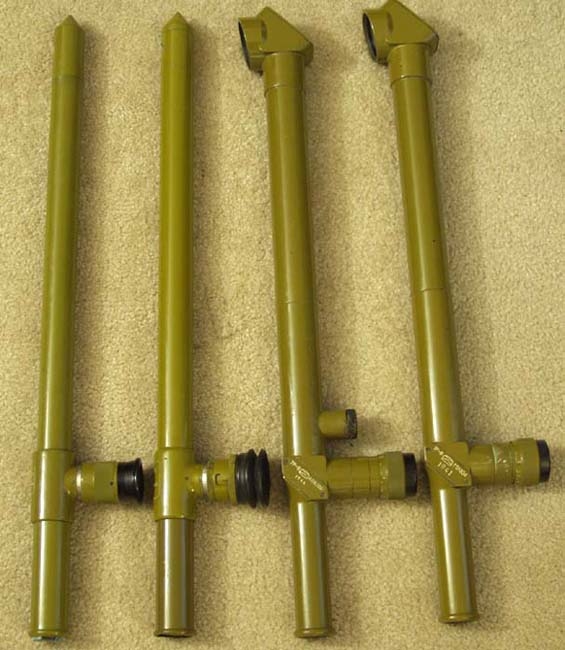

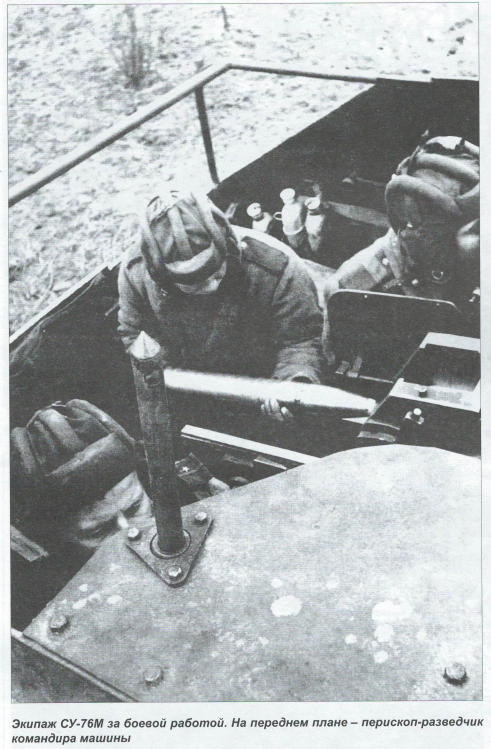

                    Во время ВОВ на вооружении Красной Армии находился перископ ТР с полем зрения 10°50' и увеличением 4х ( также встречается обозначение ТР-4, по значению кратности). В 1945 году появляется перископ ТР-8 с увеличением 8х.

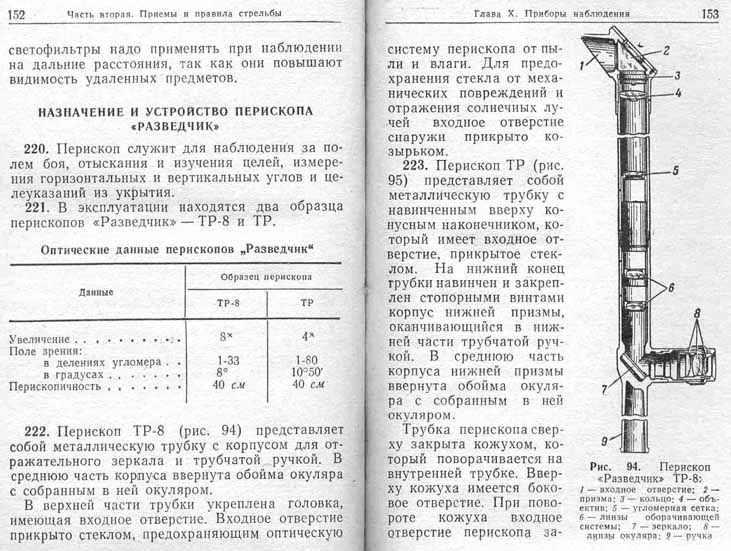

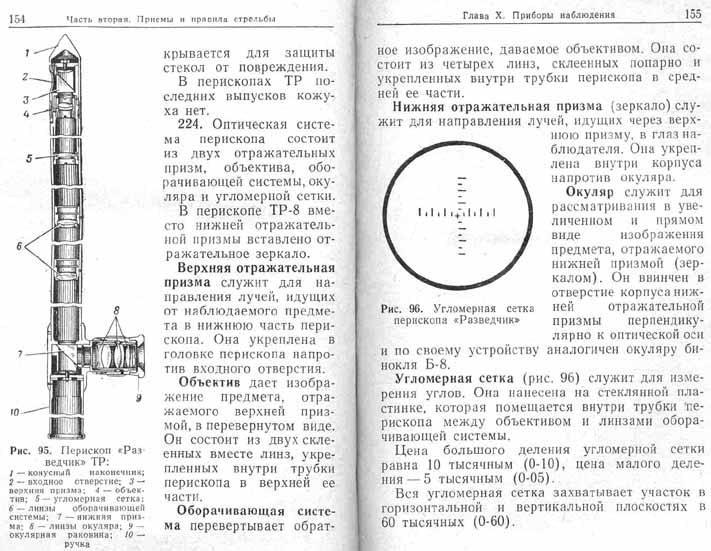

                    Click image for larger version  Name:	377679.jpg Views:	0 Size:	258.6 KB ID:	12591Click image for larger version  Name:	377681.jpg Views:	0 Size:	238.2 KB ID:	12592 Click image for larger version  Name:	5d8df7c7c00f.jpg Views:	0 Size:	113.8 KB ID:	12593Click image for larger version  Name:	post-1131-1142129746.jpg Views:	0 Size:	177.0 KB ID:	12594Click image for larger version  Name:	12379498.jpg Views:	0 Size:	78.9 KB ID:	12595 Click image for larger version  Name:	spXT0pPzcRk.jpg Views:	0 Size:	324.0 KB ID:	12598Click image for larger version  Name:	Periskop_TR-8.jpg Views:	0 Size:	549.9 KB ID:	12599Click image for larger version  Name:	9d19a7a72c02.jpg Views:	0 Size:	368.0 KB ID:	12600
                    На плакате ошибка в табличке характеристик. Судя по рисунку самого перископа с патроном осушки над окуляром, перед нами ТР-8, а характеристики даны от ТР-4.

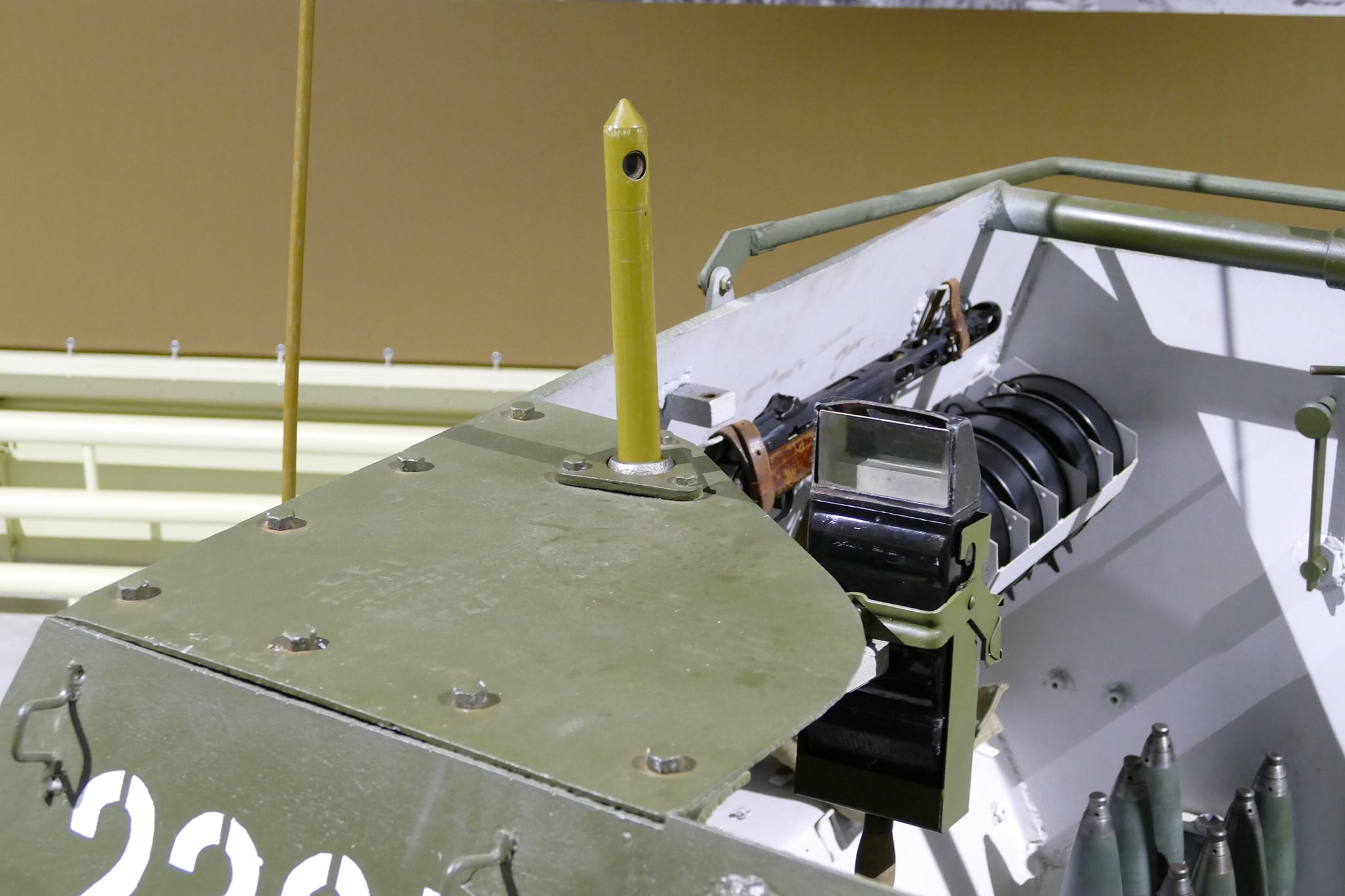

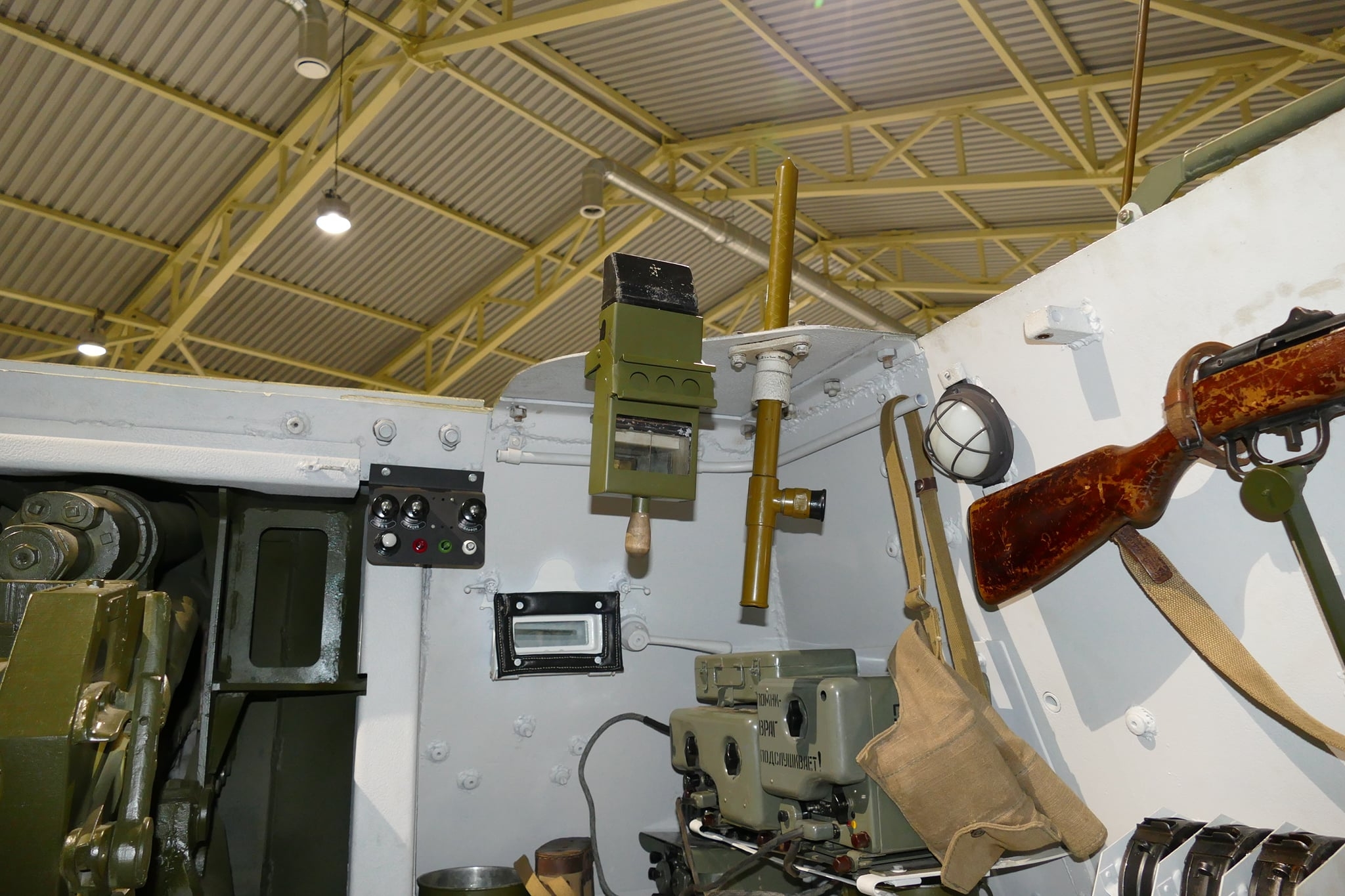

                    Установка ТР на самоходке (на примере СУ-76М)
                    Click image for larger version  Name:	tr01.png Views:	0 Size:	707.6 KB ID:	12635 Click image for larger version

Name:	122776723.jpg
Views:	50
Size:	695.5 KB
ID:	12637Click image for larger version  Name:	122501299.jpg Views:	0 Size:	1.11 MB ID:	12633Click image for larger version  Name:	122501301.jpg Views:	0 Size:	1.07 MB ID:	12634

                    А так всё это дело выглядит в игре (до танка 700 м)
                    Click image for larger version  Name:	shot_2021_05_13_14_31_28_0000.jpg Views:	0 Size:	280.2 KB ID:	12606
                    Для того, чтобы поднять линию визирования над крышей рубки, пришлось изменить в модели САУ координаты камеры, отвечающей за ТР, поэтому файл su76.go обязателен к установке.

                    Архив в аттаче и по ссылке. Первоначально я планировал все оставшиеся советские САУ выпустить одним паком, но пришлось бы долго ждать, так как предстоит отработать ещё 6 машин, а процесс может затянуться.

                    https://drive.google.com/file/d/1wv5...ew?usp=sharing
                    Last edited by Amigo; 13-05-21, 13:29.
                    ✩ Steel Panzer Mod 2.3 ✩

                    Comment


                    • #55
                      Фронтовики-артиллеристы также указывали в качестве недостатка отсутствие прицела прямой наводки и просили о его установке.
                      В СЯ просьбу фронтовиков наконец-то выполнили...

                      Comment


                      • #56
                        Впечатляющий объём исследовательской работы! Спасибо огромное.

                        Comment


                        • #57
                          Originally posted by Amigo View Post

                          Ранние C/D/F, без комбашенки
                          А он ведь и раньше вроде плавный был. Кнопками панорама вроде только у Катюши управляется.

                          Comment


                          • #58
                            Originally posted by Amigo View Post
                            А было сделано от балды, ну зачем пистолету 1000(!) патронов
                            В реале то патроны у ППШ и ТТ одинаковые, это из-за особенности движка СЯ пришлось их в двух разных конфигах прописывать. А так командир может отсыпать своих патронов для ППШ членов экипажа...
                            И кажется автор первоначального конфига не совсем от балды цифры рисовал, у СУ-76м была модификация с бортовым пулемётом ДТ. Так вот ему полагалось 945 патронов (15 дисков) боекомплекта. Калибр тот же (7,62мм), но патрончик от Мосинки...

                            Click image for larger version

Name:	1499196869_img_1067.jpg
Views:	45
Size:	358.1 KB
ID:	12618

                            В представленной СЯ версии бортового пулемета нет, но, как говорится, осадочек остался...
                            Last edited by A_A_A; 13-05-21, 18:50.

                            Comment


                            • #59
                              Originally posted by A_A_A View Post

                              А он ведь и раньше вроде плавный был. Кнопками панорама вроде только у Катюши управляется.
                              Речь именно про управление с клавиш клавиатуры, а мышкой я вообще не пользуюсь
                              Тут словами не объяснить, надо пробовать непосредственно в игре
                              В конфиге техники в строке прицелов есть цифры, в основном там установлено значение 0.0. Но если для вращающихся приборов прописать 0.1, то обзор получается более плавным.
                              sig_commander, s_camera_commander, sdkfz234_wzf, 0.1,,; // 0.1 плавно ; 0.0 дискретно
                              проверь со значением 0.1, а потом поставь 0.0 разницу сразу заметишь. При 0.1 появляется как-бы инерция
                              ✩ Steel Panzer Mod 2.3 ✩

                              Comment


                              • #60
                                Originally posted by A_A_A View Post

                                В реале то патроны у ППШ и ТТ одинаковые, это из-за особенности движка СЯ пришлось их в двух разных конфигах прописывать. А так командир может отсыпать своих патронов для ППШ членов экипажа...
                                И кажется автор первоначального конфига не совсем от балды цифры рисовал, у СУ-76м была модификация с бортовым пулемётом ДТ. Так вот ему полагалось 945 патронов (15 дисков) боекомплекта. Калибр тот же (7,62мм), но патрончик от Мосинки...

                                В представленной СЯ версии бортового пулемета нет, но, как говорится, осадочек остался...
                                В случае СУ-76 не досыпал, а в случае СУ-76М пересыпал
                                ✩ Steel Panzer Mod 2.3 ✩

                                Comment

                                Working...
                                X
                                Яндекс.Метрика
